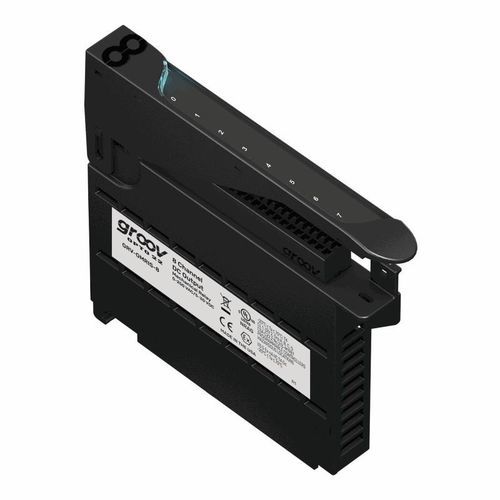

Elektromechanisches Relaismodul GRV-OMRIS-8
DCACmit LED-Anzeige

Elektromechanisches Relaismodul - GRV-OMRIS-8 - Opto 22 - DC / AC / mit LED-Anzeige
Elektromechanisches Relaismodul - GRV-OMRIS-8 - Opto 22 - DC / AC / mit LED-Anzeige
Elektromechanisches Relaismodul - GRV-OMRIS-8 - Opto 22 - DC / AC / mit LED-Anzeige - Bild - 2
Elektromechanisches Relaismodul - GRV-OMRIS-8 - Opto 22 - DC / AC / mit LED-Anzeige - Bild - 3
Elektromechanisches Relaismodul - GRV-OMRIS-8 - Opto 22 - DC / AC / mit LED-Anzeige - Bild - 4
Elektromechanisches Relaismodul - GRV-OMRIS-8 - Opto 22 - DC / AC / mit LED-Anzeige - Bild - 5
Elektromechanisches Relaismodul - GRV-OMRIS-8 - Opto 22 - DC / AC / mit LED-Anzeige - Bild - 6
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
DC, AC, elektromechanisch
Weitere Eigenschaften
mit LED-Anzeige, 8 Kanäle
Schutzniveau
isoliert
Ladestrom

Max: 5 A

Min: 0 A

Ladespannung

Max: 250 V

Min: 0 V

Beschreibung

Übersicht
  • Elektromechanisches Relais-Ausgangsmodul für groov EPIC mit 8 unabhängigen, isolierten Form-C-Kanälen.
  • Jeder Kanal kann als normalerweise offen oder normalerweise geschlossen verdrahtet werden und schaltet AC- oder DC-Lasten.
  • Das Modulgehäuse beinhaltet eine LED-Statusanzeige und ein berührungsempfindliches Feld, das Modulinformationen und Verdrahtungsdiagramme auf dem groov EPIC Prozessor anzeigt.
  • Kanal-zu-Kanal-Isolation und sehr geringe Leckströme bei offenen Kontakten machen das Modul geeignet zum Ansteuern elektronischer Schützspulen und für Anwendungen mit gemischten Lasten.
  • Montage auf einem groov EPIC-Chassis mit GRV-EPIC-PR1 Prozessor; integrierbar mit anderen groov I/O-Modulen (analog, digital, seriell).
  • Werksseitig zweimal getestet vor Versand; Garantie: 30 Monate.


Technische Daten
  • Anzahl der Kanäle: 8
  • Netzspannung Bereich (nominell): 0–250 VAC oder 5–30 VDC
  • Strombelastbarkeit: 5 A pro Kanal
  • Spitzenstrom: 6 A Peak für 1 Sekunde
  • Empfohlenes Schmelzsicherung / Leistungsschalter: 5 A bei 250 VAC / > 30 VDC pro Kanal (Sicherung nicht im Lieferumfang)
  • Leckstrom: < 2 µA @ 250 VAC
  • Kontaktwiderstand: ≤ 100 mOhm
  • Schaltzeit Ein: 8 ms
  • Schaltzeit Aus: 4 ms
  • Betriebliche Lebensdauer (nach Spezifikation): Min. 30.000 Zyklen bei Max.-Werten
  • Mechanische Lebensdauer: Min. 10.000.000 Zyklen
  • Transient Clamp Halte-Spannung: 440 V
  • Transient Clamp Spannung (max.): 720 V
  • Isolation (Spule-zu-Kontakt): 4000 VAC rms, 1 min., 10 mA Erkennung/Kanal
  • Isolation (Kanal-zu-Kanal): 300 VAC Betrieb, 1500 V rms max.
  • Chassis-Leistungsaufnahme: 1,4 W
  • Minimale groov EPIC Firmware-Version: 1.0.0
  • Minimale PAC Project Version: 10.0000
  • Minimales Bibliothekspaket für CODESYS Version: 1.0.0.0
  • Drahtgröße: 28–14 AWG
  • Abisolierlänge: 0,315–0,354 Zoll (8–9 mm)
  • Drehmoment, Steckverbinder-Schraube: 2,5 in-lb (0,28 N·m)
  • Drehmoment, Befestigungsschraube: 3,5 in-lb (0,4 N·m)
  • Temperatur (Betrieb): -20 °C bis +70 °C
  • Temperatur (Lagerung): -40 °C bis +85 °C
  • Stoß (Fehlfunktion): 5 G
  • Stoß (Überleben): 100 G
  • Relative Luftfeuchtigkeit (nicht kondensierend): 5–95%
  • Zulassungen: UL/cUL (Class 1, Div 2); CE: ATEX (Kategorie 3, Zone 2) und RoHS; DFARS; CB Scheme; UKCA
  • Garantie: 30 Monate
