Analoges Eingangsmodul GRV-ITMI-8
8 Kanäle8 AnalogeingängeEPIC

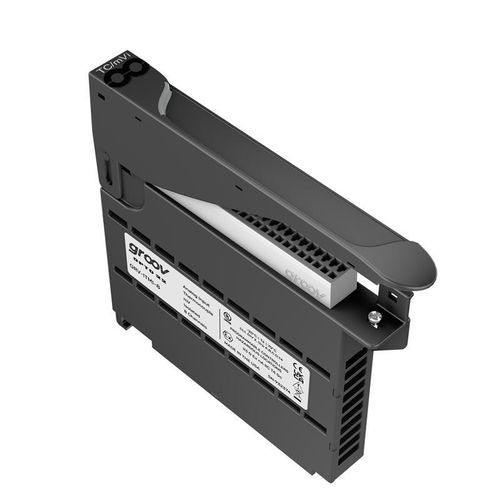

Analoges Eingangsmodul - GRV-ITMI-8 - Opto 22 - 8 Kanäle / 8 Analogeingänge / EPIC
Analoges Eingangsmodul - GRV-ITMI-8 - Opto 22 - 8 Kanäle / 8 Analogeingänge / EPIC
Analoges Eingangsmodul - GRV-ITMI-8 - Opto 22 - 8 Kanäle / 8 Analogeingänge / EPIC - Bild - 2
Analoges Eingangsmodul - GRV-ITMI-8 - Opto 22 - 8 Kanäle / 8 Analogeingänge / EPIC - Bild - 3
Analoges Eingangsmodul - GRV-ITMI-8 - Opto 22 - 8 Kanäle / 8 Analogeingänge / EPIC - Bild - 4
Analoges Eingangsmodul - GRV-ITMI-8 - Opto 22 - 8 Kanäle / 8 Analogeingänge / EPIC - Bild - 5
Analoges Eingangsmodul - GRV-ITMI-8 - Opto 22 - 8 Kanäle / 8 Analogeingänge / EPIC - Bild - 6
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Signaltyp
analog
Anzahl Ausgänge/Eingänge
8 Kanäle, 8 Analogeingänge
Format
EPIC
Anwendung
Spannung, für Thermoelement, für Temperaturmessung
Weitere Eigenschaften
konfigurierbar

Beschreibung

Übersicht

  • Das GRV-ITMI-8 ist ein analoges Eingangsmodul für das groov EPIC-System, das Thermoelement- oder Millivolt-(mV)-Signale akzeptiert und eine Kanal-zu-Kanal-Isolierung für hochpräzise Messungen in industriellen Steuer- und Überwachungsanwendungen bietet.


Hauptmerkmale

  • 8 unabhängige, einzeln konfigurierbare Eingangskanäle für Thermoelemente (ITS90: B, E, J, K, N, R, S, T) oder auswählbare mV-Bereiche.
  • Kanal-zu-Kanal-Isolierung (Kanäle teilen keine gemeinsamen Verbindungen), ermöglicht den Einsatz geerdeter Sensoren und reduziert Störungen.
  • Wählbare mV-Bereiche: ±1200 mV, ±600 mV, ±300 mV, ±150 mV, ±75 mV, ±50 mV, ±25 mV.
  • Status-LED und berührungsempfindliches Feld, das Modulinformationen und Verdrahtungsdiagramm auf dem groov EPIC-Prozessor anzeigt.
  • Zulassungen: UL/cUL, ATEX, Niederspannung, EMV CE und UKCA; werkgetestet und lebenslange Garantie für die meisten Module.


Technische Daten

  • Anzahl der Kanäle: 8
  • Eintragstypen: Thermoelement (B, E, J, K, N, R, S, T) oder Millivolt (mV)
  • mV-Eingangsbereiche: ±1200.0 mV, ±600.0 mV, ±300.0 mV, ±150.0 mV, ±75.0 mV, ±50.0 mV, ±25.0 mV
  • Überbereichsgrenzen (±10%): ±1320.0 mV, ±660.0 mV, ±330.0 mV, ±165.0 mV, ±82.5 mV, ±55.0 mV, ±27.5 mV
  • Auflösung: mV-Bereich / 1.048.576 (20 Bit)
  • Genauigkeit (mV-Bereiche): 0,1% des Bereichs (Beispiele: ±1200 µV, ±600 µV, ±300 µV, ±150 µV, ±75 µV, ±50 µV)
  • Thermoelement-Genauigkeiten (Standard / vom Benutzer kalibriert / Auflösung): B: 5,0 °C / 3,0 °C @250 °C / 0,05 °C; E: 2,0 °C / 0,5 °C @0 °C / 0,05 °C; J: 2,0 °C / 0,5 °C @0 °C / 0,05 °C; K: 2,0 °C / 0,5 °C @0 °C / 0,05 °C; N: 3,0 °C / 0,8 °C @0 °C / 0,05 °C; R: 5,0 °C / 2,5 °C @250 °C / 0,05 °C; S: 5,0 °C / 3,0 °C @250 °C / 0,05 °C; T: 3,0 °C / 0,5 °C @0 °C / 0,05 °C
  • Kaltstellenkompensation: Automatisch


  • Analoges Hardware-Filtering: -3 dB @ 14 Hz; -25 dB @ 60 Hz
  • Software-Filter: Simple Moving Average (SMA) und gewichteter Durchschnitt; SMA-Fenster konfigurierbar (1–32 Messwerte oder erweiterte Einstellungen)
  • Datenaktualisierungszeit: mV-Bereiche = 100 ms; T/C-Bereiche = 200 ms
  • Sprungantwortzeit: 16,5 ms × SMA-Wert (z. B. 0,53 s @ 32 SMA; Standard SMA = 8)
  • Gleichtaktunterdrückung: > -120 dB
  • Eingangswiderstand: 100 MΩ
  • Qualitätsanzeigen: außer Bereich, offenes Thermoelement
  • Isolation (Feld-zu-Logik): 300 V Betrieb, 1500 V transient (1 Minute)
  • Isolation (Kanal-zu-Kanal): 300 V Betrieb, 1500 V transient (1 Minute)
  • Chassis-Leistungsaufnahme: 1,4 W
  • Betriebstemperatur: -20 °C bis +70 °C; Lagerung: -40 °C bis +85 °C; Relative Luftfeuchtigkeit (ohne Kondensation): 5–95%
  • Leitungsquerschnitt: 28–14 AWG; Abmantellänge: 8–9 mm; Klemmenschrauben-Drehmoment: 2,5 in-lb (0,28 N·m); Halteschrauben-Drehmoment: 3,5 in-lb (0,4 N·m)
  • MTBF (25 °C): 1,2 Mhrs


Konformität & Kompatibilität

  • Minimale groov EPIC Firmware: 1.0.0
  • Minimale PAC Project Version: 10.0000
  • Minimales CODESYS-Bibliothekspaket: 1.0.0.0
  • Zulassungen: UL/cUL (Class 1, Div 2), CE (ATEX Kategorie 3, Zone 2), RoHS, DFARS, CB Scheme, UKCA
  • Garantie: Lebenslang für die meisten Module; werkseitig getestet vor Versand
