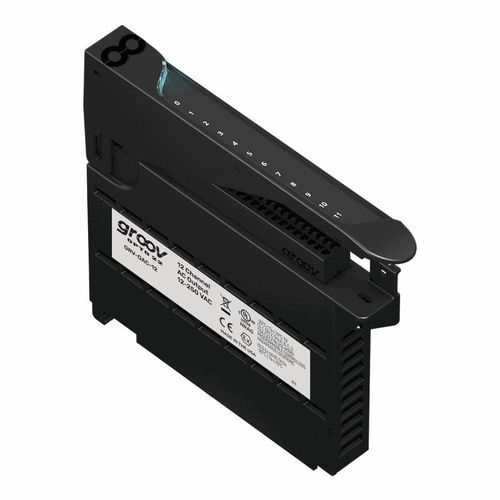

Digitales Ausgangsmodul GRV-OAC-12
12 AusgängeEPICAutomatisierung

Digitales Ausgangsmodul - GRV-OAC-12 - Opto 22 - 12 Ausgänge / EPIC / Automatisierung
Digitales Ausgangsmodul - GRV-OAC-12 - Opto 22 - 12 Ausgänge / EPIC / Automatisierung
Digitales Ausgangsmodul - GRV-OAC-12 - Opto 22 - 12 Ausgänge / EPIC / Automatisierung - Bild - 2
Digitales Ausgangsmodul - GRV-OAC-12 - Opto 22 - 12 Ausgänge / EPIC / Automatisierung - Bild - 3
Digitales Ausgangsmodul - GRV-OAC-12 - Opto 22 - 12 Ausgänge / EPIC / Automatisierung - Bild - 4
Digitales Ausgangsmodul - GRV-OAC-12 - Opto 22 - 12 Ausgänge / EPIC / Automatisierung - Bild - 5
Digitales Ausgangsmodul - GRV-OAC-12 - Opto 22 - 12 Ausgänge / EPIC / Automatisierung - Bild - 6
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Signaltyp
digital
Anzahl Ausgänge/Eingänge
12 Ausgänge
Format
EPIC
Anwendung
Automatisierung, für Gefahrenzonen, für den Schaltschrank
Installierung
Plug-in

Beschreibung

Übersicht
  • Das GRV-OAC-12 ist ein digitales AC-Diskret-Ausgangsmodul für das groov EPIC® System, entwickelt zum Schalten separater AC-Lasten und zum Schutz der Steuerungselektronik vor Feldtransienten. Es bietet Einschalten bei Nullspannung und Ausschalten bei Nullstrom sowie eine Modulabdeckung mit LED und berührungsempfindlichem Feld, das Modulinformationen und Verdrahtungsdiagramme am groov EPIC Prozessor anzeigt.


Hauptmerkmale
  • Teil des groov EPIC® Systems; Montage auf einem groov EPIC Chassis neben anderen I/O-Modulen und dem GRV-EPIC-PR1 Prozessor.
  • 300 V Überspannungsschutz für empfindliche Steuerungselektronik.
  • Einschalten bei Nullspannung / Ausschalten bei Nullstrom zur Minimierung von Schalttransienten.
  • Modulabdeckung mit LED-Anzeige und berührungsempfindlichem Feld für Status- und Verdrahtungsinformationen.
  • Funktionale Merkmale: Ein/Aus-Zustand, Ausgangspulsen (TPO), Ein/Aus-Totalisierung, Anzeige offener Schaltkreise.
  • UL/cUL gelistet und konform mit ATEX, Niederspannungs- und EMV-Richtlinien (CE) sowie UKCA; werkseitig getestet; die meisten Module haben lebenslange Garantie.


Technische Daten
  • Anzahl der Kanäle: 12
  • Netzspannung: 12–250 VAC
  • Bemessungsstrom (pro Kanal): 0,5 A
  • Empfohlenes max. Sicherungs-/Leistungsschalter (schnell): 2 A 250 VAC / Kanal; 6 A 250 VAC gemeinsam
  • Mindestlaststrom: 20 mA
  • Ausgangsspannungsabfall: 1 V
  • Leckstrom im Aus-Zustand (60 Hz): 1,25 mA @240 VAC; 0,7 mA @120 VAC
  • Spitzenblockierspannung: 500 V
  • Betriebsfrequenz: 40–60 Hz, 400 Hz
  • Einschaltzeit: ≤ 1/2 Zyklus (Nulldurchgang); Ausschaltzeit: ≤ 1/2 Zyklus (Nulldurchgang)
  • TPO-Periode (min, max, Auflösung): 0,1 s, 429496.7296 s, 0,001 s
  • Isolierung (Feld-zu-Logik): 300 V im Betrieb, 1500 V transient (1 min); Isolierung (Kanal-zu-Kanal): 300 V im Betrieb
  • Chassis-Leistungsaufnahme: 1,3 W
  • Drahtgröße: 28–14 AWG; Abisolierlänge: 8–9 mm
  • Anzugsmoment Klemmschraube: 2,5 in-lb (0,28 N·m); Anzugsmoment Halteschraube: 3,5 in-lb (0,4 N·m)
  • Betriebstemperatur: -20 °C bis +70 °C; Lagerung: -40 °C bis +85 °C; Relative Feuchte (nicht kondensierend): 5–95%
  • MTBF (mind., 25 °C): 1,2 Mhrs
  • Minimale Software/Firmware-Versionen: groov EPIC firmware 1.0.0; PAC Project 10.0000; Library Package for CODESYS 1.0.0.0


Anwendungen
  • Schalten mehrerer AC-Lasten in industriellen Schaltschränken, OEM-Maschinen, Prozesssteuerungsanlagen und explosionsgefährdeten Bereichen (Class 1 Div 2 / ATEX Zone 2).


Zulassungen und Garantie
  • Freigaben: UL/cUL (Class 1, Div 2), CE (ATEX Kategorie 3 Zone 2), RoHS, DFARS, CB Scheme, UKCA. Werkgetestet; die meisten Module haben lebenslange Garantie.
