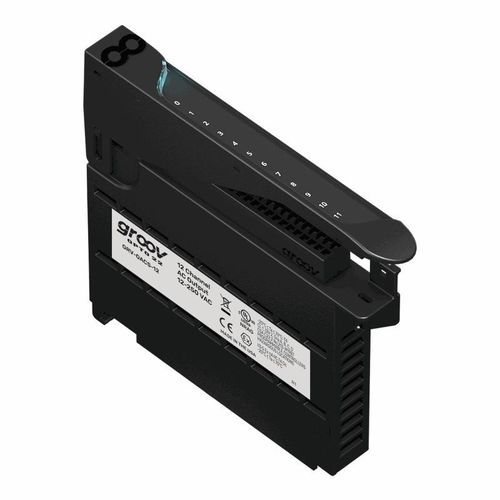

Digitales Ausgangsmodul GRV-OACS-12

12 AusgängeEPICAutomatisierung

Übersicht

Der GRV-OACS-12 ist ein digitales AC-Diskretausgangsmodul für groov EPIC®, das 12 Ein/Aus-Kanäle zum Schalten von AC-Lasten von 12 bis 250 VAC bereitstellt. Für einfache Ein/Aus-Schaltanwendungen bietet es Transientenschutz und Nulldurchgangsschaltung zur Minimierung von Schalttransienten.

Kompatibilität und Betrieb

Das Modul wird auf einem groov EPIC-Chassis mit einem GRV-EPIC-PR1-Prozessor montiert. Die Modulabdeckung verfügt über eine LED-Statusanzeige und eine berührungsempfindliche Fläche; durch Berühren der Fläche zeigt der groov EPIC-Prozessor Modulinformationen, Spezifikationen und einen Anschlussplan an.

Technische Daten

• Anzahl der Kanäle: 12
• Netzspannung: 12–250 VAC
• Strombelastbarkeit pro Kanal: 0,5 A pro Kanal
• Empfohlene maximale Sicherung oder Leitungsschutzschalter: 2 A 250 VAC pro Kanal; 6 A 250 VAC gemeinsam
• Mindestlaststrom: 20 mA
• Ausgangsspannungsabfall: 1 V
• Leckstrom im ausgeschalteten Zustand bei Nennspannung (60 Hz): 1,25 mA @ 240 VAC; 0,7 mA @ 120 VAC
• Spitzen-Blockierspannung: 500 V
• Betriebsfrequenz: 40 bis 60 Hz, 400 Hz
• Einschaltzeit: ≤ 1/2 Zyklus (Null-Durchgang)
• Ausschaltzeit: ≤ 1/2 Zyklus (Null-Durchgang)
• TPO-Periode: N/A für GRV-OACS-12
• Qualitätsanzeigen: Keine
• Isolierung (Feld-zu-Logik): 300 V im Betrieb, 1500 V transient (1 Minute)
• Isolierung (Kanal-zu-Kanal): Keine
• Chassis-Leistungsaufnahme: 1,3 W
• Mindest-groov EPIC-Firmware-Version: 1.0.0
• Mindest-PAC Project-Version: 10.0000
• Mindest-Bibliothekspaket für CODESYS-Version: 1.0.0.0
• Drahtgröße: 28–14 AWG
• Abisolierlänge: 0,315–0,354 Zoll (8–9 mm)
• Drehmoment, Steckverbinder-Schraube: 2,5 in-lb (0,28 N·m)
• Drehmoment, Halteschraube: 3,5 in-lb (0,4 N·m)
• Betriebstemperatur: -20 °C bis +70 °C
• Lagerungstemperatur: -40 °C bis +85 °C
• Relative Luftfeuchtigkeit (ohne Kondensation): 5–95%
• MTBF (min., 25 °C): 1,2 Mhrs
• Zulassungen: UL/cUL (Class 1, Div 2); CE: ATEX (Kategorie 3, Zone 2) und RoHS; DFARS; CB Scheme; UKCA
• Garantie: Lifetime (Opto 22)

Anwendungen und Vorteile

Geeignet für industrielle Schaltschränke und Maschinen-E/A, die einfache AC-Ein/Aus-Schaltungen benötigen. Die Null-Durchgangs-Schaltung und der Transientenschutz reduzieren die elektrische Belastung der Lasten und verringern Störungen an angeschlossenen Geräten.

Konformität und Lieferung

Der GRV-OACS-12 ist UL/cUL gelistet und erfüllt ATEX, Niederspannungs-, EMV-CE- und UKCA-Richtlinien. Er wird werkseitig getestet geliefert und ist durch die Lifetime-Garantie von Opto 22 für anwendbare Module abgedeckt.
