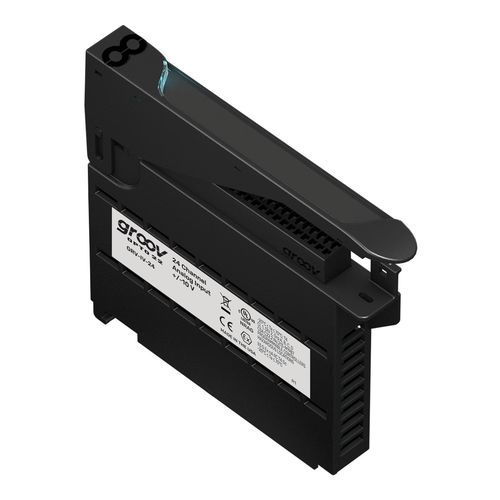

Analoges Eingangsmodul GRV-IV-24

24 E/AAnalogsignalwandlerSpannung

Übersicht

Das GRV-IV-24 ist ein Analogspannungseingangsmodul für das groov EPIC®-System, das hochauflösende Messungen über mehrere wählbare Spannungsbereiche ermöglicht. Es wird in ein groov EPIC-Chassis eingebaut und ist für industrielle Überwachungs- und Steuerungsanwendungen ausgelegt, die viele Kanäle und flexible Eingangsbereiche erfordern.

Konfigurierbare Eingangsbereiche

• ±160,0 V DC
• ±80,0 V DC
• ±40,0 V DC
• ±20,0 V DC
• ±10,0 V DC
• ±5,0 V DC
• ±2,5 V DC
• ±1,25 V DC

Hauptmerkmale und funktionale Elemente

• Für das groov EPIC®-System entwickelt: Montage im groov EPIC-Chassis neben einem GRV-EPIC-PR1-Prozessor und weiteren I/O-Modulen.
• 24 Eingänge; jeder Kanal kann auf einen der acht oben genannten Bereiche eingestellt werden. Alle Kanäle teilen einen gemeinsamen Referenzanschluss.
• Das Modulgehäuse enthält eine Status-LED und eine berührungsempfindliche Fläche; durch Berühren zeigt der groov EPIC-Prozessor Modulinformationen, Spezifikationen und den Anschlussplan an.
• Hohe Auflösung: 20-Bit Bereich (1.048.576 Zählschritte) mit einer Genauigkeit von ±0,1 % des Messbereichs.
• Analoges und softwareseitiges Datenfiltering: Hardware-Filter sowie Simple Moving Average (SMA) und Weighted Average im Software-Bereich; SMA konfigurierbar, sofern unterstützt.
• Werksgetestet und mit lebenslanger Garantie geliefert.
• Regulatorische und Sicherheitskonformität: UL/cUL gelistet; konform mit ATEX, Niederspannungsrichtlinie, EMC CE, RoHS und UKCA.
• Geeignet für OEMs, Maschinenbauer, Prozesssteuerung, Energieüberwachung, vorausschauende Wartung, entfernte Installationen (Wasser/Abwasser, Öl & Gas), SCADA und IIoT-Anwendungen.

Technische Spezifikationen

• Modell (kommerziell): GRV-IV-24
• Hersteller / Marke: Opto 22
• Anzahl Kanäle: 24
• Auflösung: Bereich / 1.048.576 (20 Bit)
• Genauigkeit: ±0,1 % des Messbereichs
• Eingangsimpedanz (nenn): 9,7 MΩ
• Eingangsfilter (analog): -3 dB bei 46 Hz
• Analoges Datenfilter (Hardware): -3 dB @ 2,4 Hz; -25 dB @ 60 Hz
• Software-Datenfilterung: Simple Moving Average (SMA) und Weighted Average (SMA: 1 bis 32 Messwerte oder bis zu 4096, sofern unterstützt)
• Datenaktualisierungszeit: 450 ms
• Sprungantwortzeit: 450 ms × SMA-Wert (z. B.: 14,4 s bei SMA = 32; Standard-SMA = 4)
• Gleichtakt-Unterdrückung: > -120 dB
• Max. überlebensfähiger Eingang: 300 V
• Max. zulässige Betriebsgleichtaktspannung: 250 V
• Isolierung (Feld-zu-Logik): 300 V Betriebsspannung, 1500 V transient (1 Minute)
• Isolierung (Kanal-zu-Kanal): 300 V zwischen Kanalgruppe 0–11 und Gruppe 12–23 (keine Einzelkanal-Isolierung)
• Chassis-Leistungsaufnahme: 1,0 W
• Drahtgröße: AWG 28–14
• Abrisslänge: 0,315–0,354 in (8–9 mm)
• Drehmoment, Anschlussklemme: 2,5 in-lb (0,28 N·m)
• Drehmoment, Halteschraube: 3,5 in-lb (0,4 N·m)
• Betriebstemperatur: -20 °C bis +70 °C
• Lagertemperatur: -40 °C bis +85 °C
• Relative Luftfeuchte (ohne Kondensation): 5–95 %
• MTBF (Minimalwert, 25 °C): 1,2 Mhrs
• Mindestversion Firmware groov EPIC erforderlich: 1.0.0
• Mindestversion PAC Project: 10.0000
• Mindestversion Bibliothekspaket für CODESYS: 1.0.0.0
• Zulassungen: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2) und RoHS; DFARS; CB Scheme; UKCA
• Garantie: Lebenslang
