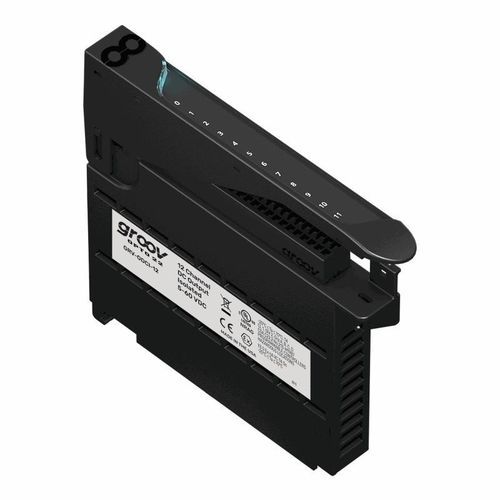

Digitales Ausgangsmodul GRV-ODCI-12

12 Ausgängemit 12 DigitalausgängenEPIC

Übersicht
Das GRV-ODCI-12 ist ein groov EPIC digitales DC-Ausgangsmodul mit 12 isolierten DC-Schaltkanälen zur Ansteuerung diskreter Lasten in einem groov EPIC System. Entwickelt für industrielle Anwendungen, die kanalisolierte DC-Ausgänge und integrierte Diagnose benötigen.

Hauptmerkmale

• 12 isolierte digitale DC-Ausgänge mit kanalbezogenen Diagnose-LEDs für schnelle Fehlersuche
• Touchempfindliche Abdeckung und Status-LED zur Anzeige von Modulinformationen über den groov EPIC Prozessor
• Erweiterte Ausgangsfunktionen: Ausgangsimpulse (TPO) und On/Off-Totalisierung
• Erkennung von Unterbrechungen (open-circuit) und Unterstützung von Watchdog-Timeout

Anwendungen

• OEM- und Maschinendesign
• Prozesssteuerung und Maschinenüberwachung
• Energieüberwachung und vorausschauende Wartung
• Ferninstallationen (Wasser/Abwasser, Öl & Gas), SCADA und IIoT

Kompatibilität und Konformität

• Wird auf groov EPIC Chassis neben anderen groov I/O Modulen und dem GRV-EPIC-PR1 Prozessor montiert
• UL/cUL gelistet; konform mit ATEX, Niederspannungs- und EMV-CE-Richtlinien sowie UKCA; werksgetestet
• Die meisten Module haben eine lebenslange Garantie

Technische Daten

• Modell: GRV-ODCI-12
• Anzahl Kanäle: 12
• Leitungs-Spannungsbereich (nominell): 5–48 VDC
• Leitungs-Spannungsbereich (maximal): 5–60 VDC
• Strombelastbarkeit: 400 mA pro Kanal oder 4.8 A pro Modul (70 °C)
• Spitzenstrom: 5 A Spitze für 1 Sekunde
• Empfohlenes max. Sicherungs-/Leistungsschutzgerät (schnell): 3 A 60 VDC / Kanal, 6 A 60 VDC / Modul
• Minimale Last: 20 mA
• Ausgangsspannungsabfall: 1.2 V max.
• Leckstrom im ausgeschalteten Zustand: 1 mA bei 60 V
• Maximale Sperrspannung: 60 V
• TPO-Periode (min, max, Auflösung): 0.005 s, 429496.72 s, 0.001 s
• Schaltzeit ein/aus: 2.5 ms
• Isolierung (Feld-zu-Logik): 300 V Betrieb, 1500 V transient (1 Minute)
• Isolierung (Kanal-zu-Kanal): 300 V Betrieb, 1500 V transient (1 Minute)
• Chassis-Leistungsaufnahme: 1.2 W
• Minimale groov EPIC Firmware-Version: 1.0.0
• Minimale PAC Project Version: 10.0000
• Minimales Bibliothekspaket für CODESYS Version: 1.0.0.0
• Drahtstärke: 28–14 AWG
• Abisolierlänge: 0.315–0.354 inches (8–9 mm)
• Drehmoment, Anschluss-Schraube: 2.5 in-lb (0.28 N·m)
• Drehmoment, Befestigungs-Schraube: 3.5 in-lb (0.4 N·m)
• Betriebstemperatur: -20 °C bis +70 °C
• Lagertemperatur: -40 °C bis +85 °C
• Relative Luftfeuchte (nicht kondensierend): 5–95%
• MTBF (min, 25 °C): 1.2 Mhrs
• Zulassungen: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2) und RoHS; DFARS; CB Scheme; UKCA
• Garantie: Lebensdauer
