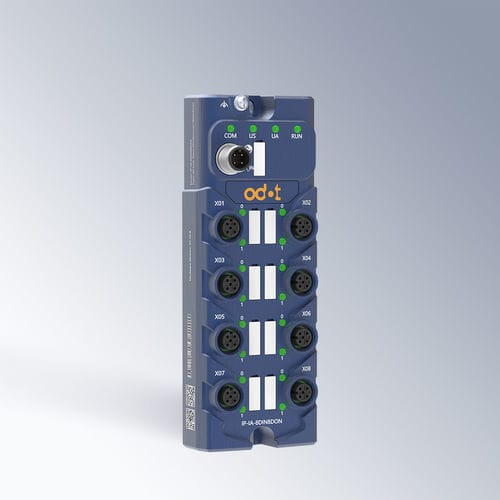

Digitales E/A-Modul IP-IA-8DIN8DON

IO-Link8 E/A8 NPN Ausgänge

Produktbeschreibung Das IP-IA-8DIN8DON ist ein kompaktes und zuverlässiges IO-Link-Slave-Modul, das für industrielle Anwendungen zur digitalen Signalerfassung und Ausgangssteuerung entwickelt wurde. Mit 8 NPN-Digitaleingangskanälen und 8 NPN-Digitalausgangskanälen ermöglicht das Modul eine effiziente Kommunikation und Steuerung auf Feldebene für moderne industrielle Automatisierungssysteme. Das Modul vereint die Überwachung digitaler Eingänge und die Steuerung digitaler Ausgänge in einem einzigen IO-Link-Slave-Gerät. Eine konfigurierbare Filterzeit und eine Eingangs-Haltefunktion tragen dazu bei, Signalstörungen zu reduzieren und einen stabilen Eingangsstatus aufrechtzuerhalten. Die IO-Link-Datenspeicherung ermöglicht die automatische Sicherung und Wiederherstellung von Parametern, was den Austausch von Geräten vereinfacht und Wartungsausfallzeiten reduziert. Das IP-IA-8DIN8DON wurde für eine flexible industrielle Integration entwickelt und eignet sich ideal für dezentrale Automatisierungssysteme, intelligente Fertigungsanlagen und industrielle Steuerungsanwendungen. Vorteile

• Vereinfachung der Systemverkabelung: Kombiniert digitale Ein- und Ausgangsfunktionen in einem kompakten Modul, wodurch die Komplexität der Installation und der Platzbedarf im Schaltschrank reduziert werden.
• Verbesserte Signalstabilität: Eingangs-Haltefunktion und konfigurierbare Filterfunktionen tragen dazu bei, elektrische Störungen zu reduzieren und die Betriebssicherheit zu verbessern.
• Reduzierung von Wartungsausfallzeiten: Die IO-Link-Datenspeicherung ermöglicht die automatische Wiederherstellung von Parametern beim Modulaustausch und verbessert so die Wartungseffizienz.
• Flexible dezentrale Integration: Die kompakte IO-Link-Slave-Architektur ermöglicht eine einfache Integration in dezentrale industrielle Automatisierungssysteme.

Anwendungsszenarien

• Fabrikautomatisierungssysteme
• Intelligente Fertigungsanlagen
• Verpackungsmaschinen
• Förder- und Materialflusssysteme
• Steuerung industrieller Sensoren und Aktoren
• Dezentrale E/A-Systeme und Automatisierung von Produktionslinien
• Logistik- und Lagerautomatisierung

Technische Parameter (Auszug) IO-Link-Protokoll: IO-Link V1.1-Slave-Protokoll Übertragungsrate: Standard: COM2 (38,4 kbps) Hersteller-ID: 0x0651 Geräte-ID: 0x81621F (8479263) Kommunikationsanschluss: M12 A-Code 4-polig (Nadelanschluss) – Pin 1: 24 V (Us), Pluspol der Systemversorgung; Pin 2: 24 V (Ua), Pluspol der Feldversorgung; Pin 3: 0 V (GND); Pin 4: C/Q Us (Nennversorgungsspannung): 24 V DC Ua (Nennversorgungsspannung): 24 V DC Galvanische Trennung zwischen US und UA: Nicht unterstützt Modulstromaufnahme: max. 50 mA bei 24 V DC E/A-Anschluss: 8 Anschlüsse – 8 digitale Eingangskanäle, 8 digitale Ausgangskanäle (M12, A-Code, 5-polig, Durchgangsanschluss) Anschlusstyp: 8 × M12 (Durchgangsanschluss) Anschlussbelegung (X01–04): Pin 1: 24 V (Pluspol des Ausgangs, von uns bereitgestellt); Pin 2: Signal 1 (digitaler Eingang); Pin 3: 0 V; Pin 4: Signal 2 (digitaler Eingang); Pin 5: FG (Funktionserde) Portdefinition (X05–08): Pin 1: 24 V (Pluspol des Leistungsausgangs, von uns bereitgestellt); Pin 2: Signal 1 (digitaler Ausgang); Pin 3: 0 V; Pin 4: Signal 2 (digitaler Ausgang); Pin 5: FG (Funktionserdung) Digitaler Eingang: Kanalanzeige: Unterstützt (grün) Eingangsmerkmale: Typ 3, Low-Pegel (NPN) Nennspannung: 24 V DC Signal „0“: -5 V DC bis +5 V DC (Us-Versorgungsspannung) Signal „1“: -30 V DC bis -11 V DC (Us-Versorgungsspannung) Mindestspannung: -30 V DC Höchstspannung: +5 V DC Eingangsstrom: 2,5 mA (bei Signal „1“, Nennspannung am Eingang) Eingangsverzögerung: AUS nach EIN: max. 500 μs; EIN nach AUS: max. 500 μs Kanalisolierung: Es besteht keine Isolierung zwischen den Kanälen Filter: Konfigurierbar Digitaler Ausgang: Kanalanzeige: Unterstützt (grün) Ausgangstyp: NPN, Low-Pegel Belastbarkeit: Ohmsche Last: 0,5 A; Induktive Last: 12 W; Lampenlast: 5 W Nennausgangsstrom von Pin 1: 350 mA (Einzelkanal) Ausgangsstrom des Moduls: max. 3,6 A Mindestlastwiderstand: 48 Ω Reststrom: max. 10 μA (bei Signal „0“) Ausgangsverzögerung: AUS nach EIN: max. 100 μs; EIN nach AUS: max. 200 μs Schaltfrequenz (Beispiele): Nennleistung ohmsche Last: COM1: 10 Hz; COM2: 35 Hz; COM3: 80 Hz. Nennleistung bei induktiver Last: COM1/COM2/COM3: 2,5 Hz. Nennleistung bei Lampenlast: COM1: 10 Hz; COM2: 12,5 Hz; COM3: 12,5 Hz Kanalisolierung: Es besteht keine Isolierung zwischen den Kanälen Diagnose und Schutz: Statusanzeige: Betriebsanzeige, Betriebszustand, Kommunikationsstatus, Betriebsfehleranzeige Diagnosefunktion: Kommunikationsdiagnose Verpolungsschutz: Unterstützt Us-Überspannungserkennung: Unterstützt (ausgelöst bei Us > 30 V DC) Us-Unterspannungserkennung: Unterstützt (9 V DC ≤ Us ≤ 18 V DC, Auslösung erfolgt) Abmessungen: 160 mm × 60 mm × 35,5 mm Gewicht: 305 g Betriebstemperatur: -30 °C bis 60 °C Lagertemperatur: -40 °C bis 85 °C Installationshöhe: < 2000 m ESD: Luftentladung ±15 kV, Kontaktentladung ±8 kV, Leistungsklasse A; IEC 61000-4-2 EFT: Stromanschluss ±2 kV, Kommunikationsanschluss ±2 kV, Leistungsklasse A; IEC 61000-4-4 Überspannung: Kommunikations- und E/A-Anschlüsse: ±1 kV DM; Stromanschlüsse: ±0,5 kV DM, ±0,5 kV CM; Leistungsklasse A; IEC 61000-4-5 RS: IEC 61000-4-3; CS: IEC 61000-4-6 Produktzertifizierung: CE-Zertifizierung
