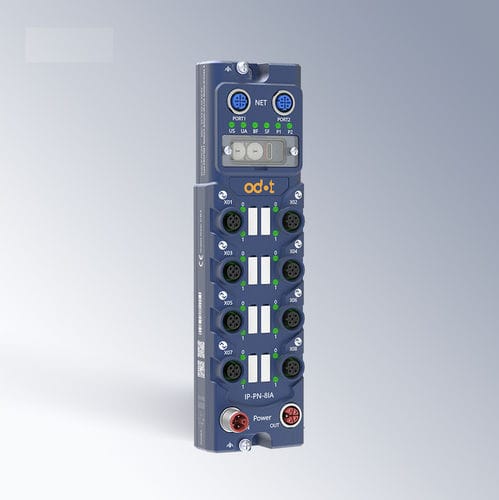

Digitales E/A-Modul IP-PN-8IA

PROFINETIO-LinkEthernet

Produktbeschreibung Das IP‑PN‑8IA ist ein PROFINET RT Slave und IO‑Link Master Modul für die industrielle Automatisierung. Es stellt 8 M12 A‑code Class A IO‑Link Master‑Ports bereit und unterstützt konfigurierbare Funktionen auf Pin 2 und Pin 4 je Port, wodurch bis zu 16 konfigurierbare digitale Ein-/Ausgangskanäle möglich sind. Das Modul implementiert das PROFINET IO Device Protokoll mit einem minimalen Echtzeitzyklus von 1 ms und unterstützt das IO‑Link V1.1 Master‑Protokoll. Für den Feldeinsatz ausgelegt, verfügt das Gerät über ein IP67‑Gehäuse, integrierte Diagnosefunktionen, Temperaturüberwachung, automatische Schutzmechanismen und Online‑Firmware‑Updates ohne Demontage.

Wesentliche Vorteile

• Vereinfachung der Industrievernetzung durch Kombination von PROFINET‑Kommunikation und IO‑Link‑Master‑Funktionalität in einem kompakten Modul.
• Erhöhung der Systemflexibilität durch konfigurierbare DI/DO‑Kanäle (Pin2/Pin4) je Port zur Anpassung an verschiedene Sensoren und Aktoren.
• Steigerung der Betriebssicherheit durch integrierte Diagnose und Temperatur‑Schutz zur Reduzierung ungeplanter Ausfälle.
• Senkung des Wartungsaufwands durch nicht‑vergossenes Design und Online‑Firmware‑Updates.

Funktionen & technische Highlights Das Modul unterstützt PROFINET IO Device und PROFINET RT mit einem Minimalzyklus von 1 ms. Es bietet 8 × M12 A‑code (5‑polig) IO‑Link Class A Ports (Buchsenende). Pinbelegung: Pin1 24 VDC (Us+); Pin2 konfigurierbar I/Q (DI/DO); Pin3 GND (Us-); Pin4 konfigurierbar C/Q (IO‑Link/DI/DO); Pin5 NC. Netzwerkanschluss über 2 × M12 D‑code (4‑polig) Ethernet Ports (1 IN, 1 OUT). IO‑Link Übertragungsraten COM1/COM2/COM3 werden unterstützt (4.8 kbps / 38.4 kbps / 230.4 kbps) mit adaptiver Übertragung. Maximale Punkt‑zu‑Punkt Kabellänge 20 m. IO‑Link Prozessdaten pro Port: bis zu 32 Bytes (Modul gesamt 8×32 Bytes). Fieldbus‑Kapazität: Input max 1440 Bytes; Output max 1440 Bytes. Versorgungsspannung Nennwert 24 VDC; Leistungsanschluss 2 × M12 L‑code (5‑polig). Modulverbrauch max 200 mA @ 24 VDC. Nenn-Ausgangsströme: Pin1/Pin3 1.6 A; Pin2/Pin3 2 A. Abmessungen: 214 × 60 × 35.5 mm. Gehäuse IP67. Unterstützt Online‑Firmware‑Update, integrierte Diagnose und Temperaturüberwachung.

Anwendungsszenarien Automobilfertigungssysteme; Verpackungs‑ und Montageanlagen; Materialfluss‑ und Logistikautomatisierung; Smart‑Factory‑Automatisierung; Integration von Industrie‑Sensoren und Aktoren; Lebensmittel‑ und Getränkeproduktionslinien; verteilte Feld‑I/O Systeme.

Produkt‑FAQ (Auswahl)

• F: Unterstützt das IP‑PN‑8IA PROFINET RT Kommunikation? A: Ja. Das Modul unterstützt PROFINET RT mit einem minimalen Kommunikationszyklus von 1 ms.
• F: Unterstützt das Modul MRP‑Ringredundanz? A: Nein. MRP‑Medienredundanz bzw. Ringnetz‑Redundanz wird nicht unterstützt.
• F: Wie viele IO‑Link Geräte können angeschlossen werden? A: Das Modul stellt 8 Class A IO‑Link Master‑Ports bereit und kann bis zu 8 IO‑Link Geräte verbinden.

Technische Daten

• Modell: IP‑PN‑8IA
• Protokoll: PROFINET IO Device; IO‑Link V1.1 Master‑Protokoll
• PROFINET RT: Unterstützt, minimaler Kommunikationszyklus 1 ms
• IRT / MRP / MRPD: Nicht unterstützt
• Fieldbus Bytes: Input max 1440 Bytes; Output max 1440 Bytes
• IO‑Link Ports: 8 × M12 A‑code (5‑polig), Buchsenende, Class A
• IO‑Link Pinbelegung: Pin1 24 VDC (Us+); Pin2 I/Q (DI/DO konfigurierbar); Pin3 GND (Us-); Pin4 C/Q (IO‑Link/DI/DO konfigurierbar); Pin5 NC
• IO‑Link Prozessdaten pro Port: Input max 32 Bytes; Output max 32 Bytes; Modul gesamt 8 × 32 Bytes
• IO‑Link Übertragungsraten: COM1 4.8 kbps; COM2 38.4 kbps; COM3 230.4 kbps (adaptiv unterstützt)
• Maximale IO‑Link Leitungslänge: Punkt‑zu‑Punkt 20 Meter
• Netzwerkports: 2 × M12 D‑code (4‑polig) Ethernet (1 IN, 1 OUT)
• Netzwerk Pin‑Definition: Pin1 Tx+; Pin2 Rx+; Pin3 Tx-; Pin4 Rx-
• Stromversorgung (Us & Ua): Nennspannung 24 VDC
• Stromversorgung Us/Aa: Max. 8 A
• Stromanschluss: 2 × M12 L‑code (5‑polig), 1 Stiftende (Eingang) und 1 Buchsenende (Ausgang)
• Modulverbrauch: Max. 200 mA @ 24 VDC
• Nenn‑Ausgangsströme: Pin1/Pin3: 1.6 A; Pin2/Pin3: 2 A
• Abmessungen: 214 mm × 60 mm × 35.5 mm
• Schutzart: Gehäuse IP67
• Diagnose & Wartung: Integrierte Diagnose, eingebaute Temperaturüberwachung, automatische Schutzmechanismen, Online‑Firmware‑Update (ohne Demontage)
