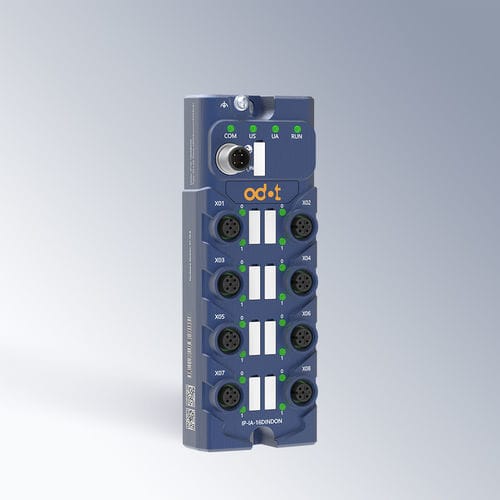

Digitales E/A-Modul IP-IA-16DINDON

IO-Link16 E/Adezentral

PRODUKTBESCHREIBUNG
Das IP-IA-16DINDON ist ein IO-Link V1.1 Slave-Modul für digitale Ein-/Ausgänge, entwickelt für industrielle Signalaufnahme und verteilte Steuerung. Es stellt 16 konfigurierbare Kanäle bereit, die als NPN-Digitaleingänge oder als digitale Ausgänge zugewiesen werden können, und ermöglicht so eine flexible I/O-Zuordnung für verschiedene Automatisierungsanforderungen. Das Modul verfügt über konfigurierbare Filter- und Haltefunktionen zur Verbesserung der Signalstabilität und zur Reduzierung von Störungen.
Das Gerät unterstützt IO-Link Data Storage für automatische Parameter-Backups und Wiederherstellung bei Modulwechsel, was Wartungsaufwand und Stillstandszeiten minimiert. Kompakte Abmessungen und Schutzart IP67 ermöglichen die Montage in beengten oder rauen Umgebungen.

Vorteile für die industrielle Automatisierung

• Flexible I/O-Konfiguration: 16 konfigurierbare Kanäle reduzieren den Bedarf an mehreren spezialisierten Modulen und vereinfachen die Lagerhaltung.
• Verbesserte Signalzuverlässigkeit: Konfigurierbares Filtering und Eingangshaltung reduzieren elektrische Störungen und stabilisieren digitale Signale.
• Vereinfachte Wartung: IO-Link Data Storage stellt Parameter beim Austausch automatisch wieder her und verkürzt die Inbetriebnahmezeit.
• Effiziente verteilte Integration: Kompaktes IO-Link-Slave-Design erleichtert die Integration in verteilte Steuerungsarchitekturen.

Technische Spezifikationen
Modell: IP-IA-16DINDON
Protokoll: IO-Link V1.1 (Slave), Vendor ID: 0x0651, Device ID: 0x81622F (8479279)
Übertragungsrate: Standard COM2 (38,4 kbps)
I/O-Ports: 8 × M12 (5-polig, Buchse), jeder Port liefert zwei konfigurierbare Signale — insgesamt 16 digitale Kanäle
Kanältypen: Konfigurierbare DI/DO — DI: NPN (Typ 3, low level gültig); DO: PNP (High level)
Stromversorgung: Us = 24 VDC; Ua = 24 VDC; galvanische Trennung Us/Ua: nicht unterstützt
Modulverbrauch: Max. 50 mA @ 24 VDC
Digitaler Eingang: Nennspannung 24 VDC; Eingangsstrom 2,5 mA (Signal „1“); konfigurierbarer Filter; Eingangsverzögerung OFF→ON max. 500 μs, ON→OFF max. 500 μs; keine Kanaltrennung
Digitaler Ausgang: Max. Strom je Kanal 350 mA; Modul max. 3,6 A; ohmsche Last 0,5 A; induktive Last 12 W; Lampenlast 5 W; OFF→ON max. 100 μs, ON→OFF max. 200 μs; Leckstrom max. 10 μA (Signal „0“)
Pinbelegung: Kommunikationsport M12 A-code 4-polig (Pin1: 24V Us, Pin2: 24V Ua, Pin3: 0V GND, Pin4: C/Q); I/O-Ports M12 5-polig pro Port (Pin1: 24V von Us, Pin2: Signal1 DI/DO, Pin3: 0V, Pin4: Signal2 DI/DO, Pin5: FG)
Schutz & Erkennung: Us Verpolungsschutz, Überspannungserkennung (Us > 30 VDC), Unterspannungserkennung (Auslösung 9–18 VDC)
Abmessungen & Gewicht: 160 × 60 × 35,5 mm; 305 g
Betriebstemperatur: -30 °C bis 60 °C; Lagertemperatur: -40 °C bis 85 °C; Installationshöhe: < 2000 m
Schutzart: IP67
EMV & Immunität: ESD Luft ±15 kV / Kontakt ±8 kV (IEC 61000-4-2); EFT Versorgung/Kommunikation ±2 kV (IEC 61000-4-4); Surge Kommunikation & I/O ±1 kV DM, Versorgung ±0,5 kV DM/±0,5 kV CM (IEC 61000-4-5); RS/CS: IEC 61000-4-3 / IEC 61000-4-6
Diagnose: Anzeigen für Versorgung, Betrieb, Kommunikation und Fehler; Kommunikationsdiagnose unterstützt
Zertifizierung: CE

Anwendungen

• Fabrikautomation und Maschinensteuerung
• Intelligente Fertigungsanlagen
• Verteilte I/O in diskreten und Prozesssystemen

Konformität & Umwelt
Schutzart IP67; Verschmutzungsgrad laut technischen Unterlagen; EMV-Konformität gemäß IEC 61000 Reihe; CE-Kennzeichnung
