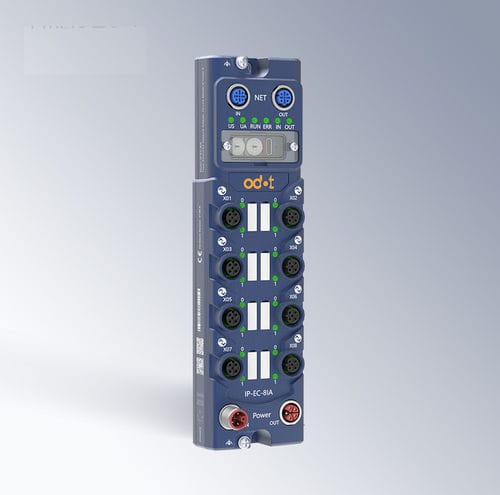

Digitales E/A-Modul IP-EC-8IA

EthernetIO-LinkEtherCAT

Übersicht
Das ODOT IP-EC-8IA ist ein industrietauglicher EtherCAT‑Slave mit integriertem IO‑Link V1.1 Master. Es bietet 8 Class‑A M12‑Ports und bis zu 16 konfigurierbare digitale DI/DO‑Kanäle. Entwickelt für dezentrale Automatisierung, liefert das Modul robuste Feldanbindung in rauer Umgebung mit IP67‑Schutz.

Produktbeschreibung
Das kompakte IP-EC-8IA vereint EtherCAT‑Kommunikation und IO‑Link‑Master‑Funktionalität in einem IP67‑Gehäuse. Jeder der 8 Class‑A‑Ports kann Pin2 und Pin4 unabhängig als Eingang oder Ausgang konfigurieren, wodurch die Integration von Sensoren und Aktoren flexibel möglich ist. Integrierte Temperaturüberwachung, Kommunikationsdiagnose und Online‑Firmware‑Updates vereinfachen die Wartung. Doppelte M12 D‑code Ethernet‑Ports ermöglichen eine schnelle EtherCAT‑Netzintegration in verteilten Architekturen.

Vorteile für die Industrieautomation

• Reduzierung der Verkabelungskomplexität durch standardisierte IO‑Link‑Konnektivität und vereinfachte Geräteintegration.
• Erhöhte Systemflexibilität durch bis zu 16 konfigurierbare DI/DO‑Kanäle über 8 Ports.
• Steigerung der Systemverfügbarkeit durch Diagnosefunktionen und Temperatur‑Schutz.
• Senkung der Wartungskosten durch Vermeidung von Potting und Ermöglichung von Online‑Firmware‑Updates.

Technische Daten
Stromversorgung:
- Us Nennspannung: 24 V DC
- Us Nennstrom: Max. 8 A
- Ua Nennspannung: 24 V DC
- Ua Nennstrom: Max. 8 A
- Stromschnittstelle: 2 × M12 L‑code 5‑polig (ein Pin‑Ende Eingang, ein Buchsen‑Ende Ausgang)
- M12 Belegung (Pin‑Ende / Buchsen‑Ende): Pin1: Us+; Pin2: Ua-; Pin3: Us-; Pin4: Ua+; Pin5: FG
- Modulverbrauch: Max. 200 mA @ 24 V DC

Netzwerkport:
- 2 × M12 D‑code 4‑polig (1 IN, 1 OUT)
- Netzwerkbelegung: Pin1: Tx+; Pin2: Rx+; Pin3: Tx-; Pin4: Rx-

IO‑Link Class‑A Ports:
- Anzahl: 8 × M12 A‑code 5‑polig (Buchse)
- Port‑Belegung: Pin1: 24 VDC (Us+); Pin2: I/Q (DI/DO konfigurierbar); Pin3: GND (Us-); Pin4: C/Q (IO‑Link/DI/DO konfigurierbar); Pin5: NC
- Ausgangskennwerte: Pin1/Pin3 1.6 A; Pin2/Pin3 2 A

Kommunikation & IO‑Link:
- EtherCAT Slave Protokoll für Echtzeitkommunikation
- Fieldbus I/O Größe: Eingang max. 1024 Bytes; Ausgang max. 1024 Bytes
- Site Alias: DIP‑Schalter
- IO‑Link Standard: IO‑Link V1.1 Master
- Übertragungsraten: COM1 (4,8 kbps), COM2 (38,4 kbps), COM3 (230,4 kbps), adaptiv unterstützt
- IO‑Link max. Leitungslänge: 20 m Punkt‑zu‑Punkt

Mechanik / Umwelt:
- Schutzart: IP67 (Staub, Feuchte, ölhaltige Umgebungen)
- Integrierte Funktionen: Temperaturüberwachung, Kommunikationsdiagnose, Online‑Firmware‑Upgrade ohne Demontage
- Netzwerkschnittstelle: 2 × M12 D‑Code 4‑polig (1 IN, 1 OUT)
- Abmessungen: 214 mm × 60 mm × 35,5 mm

Anwendungsszenarien
Das IP-EC-8IA eignet sich für Fabrikautomation, Automobilfertigungslinien, Materialfluss‑Systeme, Verpackungsmaschinen, intelligente Fertigungsanlagen, Logistik‑ und Lagerautomatisierung, Prozessleitsysteme sowie Sensor‑/Aktuator‑Integration mit dezentraler IO‑Link‑Anbindung.

Technische Merkmale

• Modell: IP-EC-8IA
• Marke: ODOT
• Schutzart: IP67
• IO‑Link Ports: 8 × Class A (M12 A‑code 5‑polig)
• Konfigurierbare DI/DO Kanäle: bis zu 16 (Pin2/Pin4 konfigurierbar)
• Kommunikationsprotokoll: EtherCAT (Slave)
• Fieldbus I/O Größe: Eingang max. 1024 Bytes; Ausgang max. 1024 Bytes
• Stromversorgung: 24 V DC (Us und Ua), Us max. 8 A, Ua max. 8 A
• Modulverbrauch: Max. 200 mA @ 24 V DC
• Netzwerkports: 2 × M12 D‑code (1 IN, 1 OUT)
• IO‑Link Standard: IO‑Link V1.1 Master
• Unterstützte Raten: COM1 / COM2 / COM3 (adaptiv)
• Max. IO‑Link Kabellänge: 20 m Punkt‑zu‑Punkt
• Abmessungen: 214 mm × 60 mm × 35,5 mm
• Ausgangskennwerte: Pin1/Pin3 1.6 A; Pin2/Pin3 2 A
