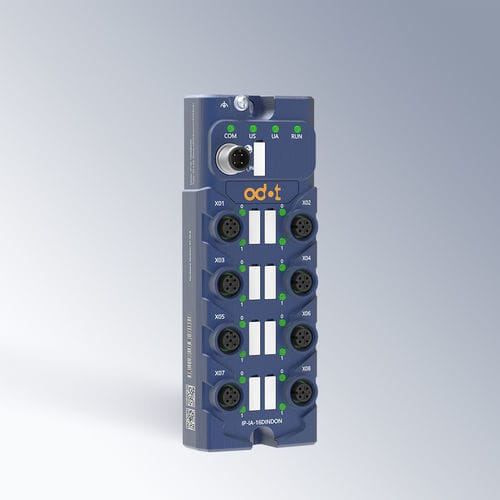

Digitales E/A-Modul IP-IA-16DINDON

IO-Link16 E/Afür Sensor

Produktbeschreibung
Das ODOT IP-IA-16DINDON ist ein IO-Link-Slave-Modul im IP67-Gehäuse für verteilte industrielle I/O-Anwendungen. Es bietet 16 einzeln konfigurierbare digitale Kanäle, die als Eingänge (NPN, low-side) oder Ausgänge (PNP, high-side) zugewiesen werden können. Das kompakte Gehäuse und die IO-Link-Datenspeicherung vereinfachen Inbetriebnahme, Backup und Austausch in rauen Umgebungen.

Vorteile / Hauptmerkmale

• Flexible I/O-Konfiguration: 16 Kanäle einzeln als DI oder DO konfigurierbar, reduziert Hardwarevarianten und erhöht Flexibilität.
• Erhöhte Signalzuverlässigkeit: konfigurierbare Filter- und Haltefunktionen zur Reduzierung elektrischer Störungen und Fehlschaltungen.
• Vereinfachte Wartung: IO-Link Data Storage für automatische Parameter-Sicherung und Wiederherstellung beim Modulwechsel, verkürzt die Inbetriebnahmezeit.
• Robustes IP67-Design: kompakte Bauform für verteilte Montage in feuchten oder anspruchsvollen Umgebungen.

Anwendungsszenarien

• Fabrikautomationssysteme
• Smart Manufacturing Anlagen
• Verpackungsmaschinen
• Förder- und Materialflusssysteme
• Steuerung von Industrie-Sensoren und Aktoren
• Verteilte I/O und Produktionslinienautomatisierung

Technische Daten / Spezifikationen

• IO-Link-Protokoll: IO-Link V1.1 Slave
• Übertragungsrate: Standard COM2 (38,4 kbps)
• Vendor ID: 0x0651
• Device ID: 0x81622F (8479279)
• Anschlüsse: M12 A-code (IO-Link-Port Nadelende; IO-Ports M12 A-code 5-polig, Buchsenseite)
• Pinbelegung (Strom/Daten): Pin1: 24 V (Us); Pin2: 24 V (Ua); Pin3: 0 V (GND); Pin4: C/Q (4-polige Ports). IO-Ports (5-polig): Pin1: 24 V (Us); Pin2: Signal 1 (DI/DO); Pin3: 0 V; Pin4: Signal 2 (DI/DO); Pin5: FG
• Versorgung (Us / Ua): 24 VDC
• Galvanische Trennung Us/Ua: Nicht unterstützt
• Modulverbrauch: Max. 50 mA @ 24 VDC
• I/O-Ports / Anzahl: 8 Ports, jeweils zwei DI/DO = insgesamt 16 konfigurierbare digitale Kanäle
• Anschlusstyp: 8 × M12 (Buchse)
• Digitaler Eingang: Typ 3, NPN (Low-Level gültig). Nennspannung: 24 VDC. Eingangsstrom: 2,5 mA (Signal 1). Schaltverzögerung OFF→ON max. 500 μs; ON→OFF max. 500 μs. Konfigurierbarer Filter. Keine Isolation zwischen Kanälen.
• Digitaler Ausgang: PNP High-Side. Ohmsche Last 0,5 A; induktive Last 12 W; Lampenlast 5 W. Nennstrom pro Pin: 350 mA. Max. Modulausgangsstrom: 3,6 A. Schaltverzögerung OFF→ON max. 100 μs; ON→OFF max. 200 μs. Schaltfrequenzen je nach COM1/COM2/COM3 und Lastart.
• Diagnose: Spannungs-, Lauf-, Kommunikations- und Fehleranzeigen. Kommunikationsdiagnose unterstützt. Us Verpolungsschutz unterstützt. Über- / Unterspannungserkennung unterstützt.
• Abmessungen: 160 mm × 60 mm × 35,5 mm
• Gewicht: 305 g
• Konfiguration: Master- und Software-Konfigurationen unterstützt; IO-Link Data Storage zur Parameter-Sicherung
• Umgebung: Betrieb -30 °C bis 60 °C; Lagerung -40 °C bis 85 °C; Schutzart: IP67; Installationshöhe < 2000 m. EMV: ESD, EFT, Surge, RS/CS entsprechend IEC-Normen (Performance-Klasse A)
• Zertifizierungen: CE
