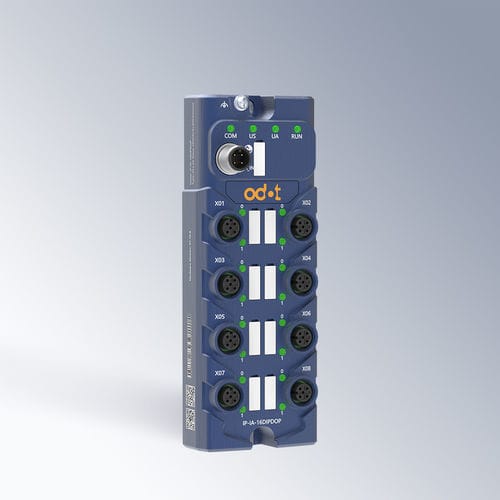

Digitales E/A-Modul IP-IA-16DIPDOP

IO-Linkmit 16 PNP-Ausgängen16 E/A

Produktübersicht
Das IP-IA-16DIPDOP ist ein kompaktes IO-Link V1.1 Slave-Modul zur industriellen Erfassung und Steuerung digitaler Signale. Es bietet 16 konfigurierbare PNP-Kanäle (jeder Kanal kann als Digitaleingang oder -ausgang eingestellt werden), konfigurierbare Filter- und Eingangshaltefunktionen zur Verbesserung der Störfestigkeit sowie IO-Link Data Storage zum automatischen Speichern und Wiederherstellen von Gerätparametern bei Austausch. Das Modul ist für eine einfache Integration in verteilte I/O-, Anlagenautomatisierungs- und Smart-Manufacturing-Systeme ausgelegt und verfügt über IP67-Schutz sowie einen weiten Betriebstemperaturbereich.

Wesentliche technische Merkmale

• Flexible I/O-Konfiguration: 16 konfigurierbare DI/DO-Kanäle (jeder Kanal kann Input oder Output sein).
• Verbesserte Signalstabilität: Eingangshalte- und konfigurierbare Filterfunktionen reduzieren elektrische Störungen.
• Vereinfachte Wartung: IO-Link Data Storage stellt Parameter beim Modulaustausch automatisch wieder her.
• Kompaktes IO-Link-Slave-Design für einfache Integration in verteilte Automatisierungsarchitekturen.

Technische Daten (Tabellenansicht)
IO-Link Protokoll
Protokollstandard: IO-Link V1.1 Slave
Übertragungsrate: Standard COM2 (38,4 kbps)
Vendor ID: 0x0651
Device ID: 0x81624F (8479311)

Kommunikation
Port-Definition (M12 A-code 4-polig, Stecker): Pin1: 24 V (Us); Pin2: 24 V (Ua); Pin3: 0 V (GND); Pin4: C/Q
Us Nennspannung: 24 VDC
Ua Nennspannung: 24 VDC
Us/Ua galvanische Trennung: Nicht unterstützt
Modulverbrauch: Max. 50 mA @ 24 VDC

I/O-Port
Anzahl: 8 Ports × 2 Signale = 16 konfigurierbare DI/DO (M12 A-code 5-polig, Buchse)
Anschlusstyp: 8 × M12 (Buchse)
Port-Definition (5-polig): Pin1: 24 V (von Us); Pin2: Signal 1 (DI/DO); Pin3: 0 V; Pin4: Signal 2 (DI/DO); Pin5: FG (funktionale Erdung)

Digitaleingang
Kanalanzeige: Grüne LED
Eingangstyp: Typ 3, High-Level gültig (PNP)
Nennspannung: 24 VDC
Signal '0': -5 V bis +5 V (bezogen auf Us)
Signal '1': +11 V bis +30 V (bezogen auf Us)
Min/Max Spannung: -30 V bis +30 V
Eingangsstrom: 2,5 mA (bei Nennspannung für '1')
Eingangsverzögerung: OFF→ON max. 500 µs; ON→OFF max. 500 µs
Kanaltrennung: Keine Isolation zwischen Kanälen
Filter: Konfigurierbar

Digitaleausgang
Kanalanzeige: Grüne LED
Ausgangstyp: PNP (High-Level)
Lastkapazität: Ohmsche Last 0,5 A; Induktive Last 12 W; Lampenlast 5 W
Nennausgangsstrom Pin1: 350 mA
Modulausgangsstrom: Max. 3,6 A
Mindestlastwiderstand: 48 Ω
Ruhe-Strom (Signal '0'): Max. 10 µA
Ausgangsverzögerung: OFF→ON max. 100 µs; ON→OFF max. 200 µs
Schaltfrequenz: Ohmsch: COM1 10 Hz / COM2 35 Hz / COM3 80 Hz; Induktiv: 2,5 Hz; Lampe: COM1 10 Hz / COM2 12,5 Hz / COM3 12,5 Hz
Kanaltrennung: Keine Isolation zwischen Kanälen

Diagnosefunktion
Statusanzeigen: Power, Run, Communication, Error
Diagnose: Kommunikationsdiagnose
Us Verpolungsschutz: Unterstützt
Us Überspannungserkennung: Unterstützt (Auslösung > 30 VDC)
Us Unterspannungserkennung: Unterstützt (Auslösung 9–18 VDC)

Abmessungen & Mechanik
Abmessungen: 160 × 60 × 35,5 mm
Gewicht: 305 g

Konfigurationsmethode
Master-Konfiguration: Unterstützt
Software-Konfiguration: Unterstützt

Umgebung & EMV
Betriebstemperatur: -30 °C bis 60 °C
Schutzart: IP67
Lagertemperatur: -40 °C bis 85 °C
Installationshöhe: < 2000 m
Verschmutzungsgrad: 2
ESD: Luft ±15 kV; Kontakt ±8 kV; IEC 61000-4-2 Klasse A
EFT: Versorgung/Kommunikationsanschlüsse ±2 kV; IEC 61000-4-4 Klasse A
Überspannung: Kommunikations- & I/O-Ports ±1 kV DM; Versorgungsports ±0,5 kV DM / ±0,5 kV CM; IEC 61000-4-5 Klasse A
RS/CS: IEC 61000-4-3 / IEC 61000-4-6
Produktschutz/Normen: CE

Technische Merkmale (Liste)

• Modell: IP-IA-16DIPDOP (IO-Link V1.1 Slave)
• Kanäle: 16 konfigurierbare DI/DO (8 Ports × 2 Signale)
• Signaltyp: PNP (Typ 3)
• Stromversorgung: Us = 24 VDC, Ua = 24 VDC
• Max. Modulverbrauch: 50 mA @ 24 VDC
• Digitalausgang: Einzelkanal 350 mA; Modul max. 3,6 A
• Schutzart: IP67
• Betriebstemperatur: -30 °C bis 60 °C
• Abmessungen: 160 × 60 × 35,5 mm; Gewicht: 305 g
• EMV- & Überspannungsschutz gemäß IEC 61000-Serie
