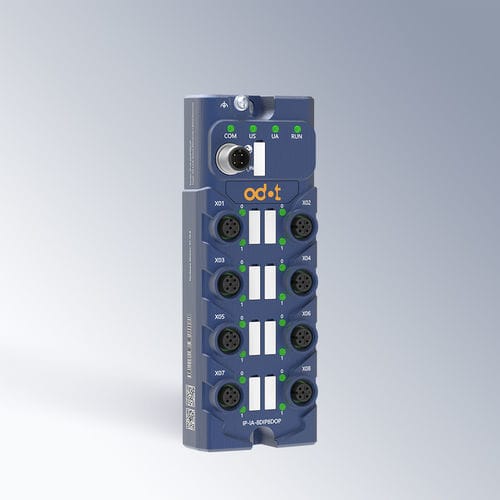

Digitales E/A-Modul IP-IA-8DIP8DOP

IO-Link8 Digitaleingänge8 E/A

Produktübersicht
Das IP-IA-8DIP8DOP ist ein kompakter und zuverlässiger IO‑Link Slave‑Modul, konzipiert für die Erfassung digitaler Signale und die Steuerung von Ausgängen in industriellen Anwendungen. Mit 8 PNP Digitaleingängen und 8 PNP Digitalausgängen bietet das Modul eine effiziente bidirektionale Signalübertragung für moderne Automatisierungssysteme.
Das Modul vereint Digitaleingangsüberwachung und Digitalausgangssteuerung in einem einzigen IO‑Link Slave. Es unterstützt konfigurierbare Eingangssignalfilterung und Haltefunktionen zur Verbesserung der Signal­integrität und zur Reduzierung von Störungen in komplexen Industrieumgebungen. Die IO‑Link Data Storage Funktion ermöglicht automatische Parameter­sicherung und Wiederherstellung beim Geräte­austausch und reduziert so Wartungszeiten und Ingenieursaufwand.
Kompakt, flexibel und einfach zu integrieren ist das IP-IA-8DIP8DOP geeignet für verteilte Automatisierungssysteme und Anwendungen der intelligenten Fertigung.

Hauptvorteile

• Vereinfachung der Industrieverkabelung: Kombiniert digitale Eingangs‑ und Ausgangsfunktionen in einem kompakten Modul und reduziert Verkabelungsaufwand und Installationsfläche.
• Verbesserte Signalstabilität: Konfigurierbares Filtern und Haltefunktionen minimieren Signalstörungen und sorgen für zuverlässigen Betrieb.
• Reduzierte Wartungs‑Ausfallzeiten: IO‑Link Data Storage stellt Parameter beim Geräteaustausch automatisch wieder her und verbessert die Wartungseffizienz.
• Erhöhte Systemflexibilität: Unterstützt flexible Integration in verteilte Steuerungs‑ und Automatisierungssysteme.

Anwendungen

• Fabrikautomationssysteme
• Verpackungsmaschinen
• Förder‑ und Materialflusssysteme
• Intelligente Fertigungsausrüstung
• Logistik‑ und Lagerautomatisierung
• Steuerung industrieller Sensoren und Aktoren
• Verteilte I/O‑Systeme und Produktionslinienautomatisierung

Produktdetails (Tabelle)
IO-Link Protocol - IO-Link V1.1 slave protocol
Protocol Standard - IO-Link V1.1 slave protocol
Transmission Speed - Default: COM2 (38.4kbps)
Vendor ID - 0x0651
Device ID - 0x81623F (8479295)
Communication Port - M12 A-code 4 Pin, needle end
Port pinout - Pin1: 24V (Us), Pin2: 24V (Ua), Pin3: 0V (GND), Pin4: C/Q
Us (Rated Voltage) - 24V DC
Ua (Rated Voltage) - 24V DC
Us/Ua Galvanic Isolation - Not support
Module Consumption - Max.50mA@24V DC
IO Port - 8 Ports, 8 channels digital input, 8 channels digital output (M12, A-code, 5 Pin, hole end)
Terminal Type - 8×M12, hole end
Port definition (X01~04) - Pin1: 24V (power output), Pin2: Signal 1 (digital input), Pin3: 0V, Pin4: Signal 2 (digital input), Pin5: FG (functional grounding)
Port definition (X05~08) - Pin1: 24V (power output), Pin2: Signal 1 (digital output), Pin3: 0V, Pin4: Signal 2 (digital output), Pin5: FG (functional grounding)

Digital Input
Channel Indicator - Support, green
Input Feature - Type 3, high level is valid (PNP)
Rated Voltage - 24V DC
Signal “0” - -5V DC ~ +5V DC (Us power rail)
Signal “1” - +11V DC ~ +30V DC (Us power rail)
Minimum Voltage - -5V DC
Maximum Voltage - +30V DC
Input Current - 2.5mA (for signal “1”, rated voltage input)
Input Delay - OFF to ON: Max.500µs; ON to OFF: Max.500µs
Channel Isolation - There is no isolation between channels
Filter - Configurable

Digital Output
Channel Indicator - Support, green
Output Type - PNP, High level
Load Capacity - Resistive load: 0.5A; Inductive load: 12W; Lamp load: 5W
Rated Output Current of Pin1 - 350mA (single channel)
Output Current of Module - Max.3.6A
Minimum Load Resistance - 48Ω
Residual Current - Max.10µA (for signal “0”)
Output Delay - OFF to ON: Max.100µs; ON to OFF: Max.200µs
Switch Frequency - Rated power resistive load: COM1: 10Hz; COM2: 35Hz; COM3: 80Hz. Rated power inductive load: COM1/COM2/COM3: 2.5Hz. Rated power lamp load: COM1: 10Hz; COM2: 12.5Hz; COM3: 12.5Hz
Channel Isolation (outputs) - There is no isolation between channels

Diagnosis Function
Status Display - Power indicator, running state, communication state, running error indicator
Diagnosis Function - Communication diagnosis
Us power anti-reverse protection - Support
Us overvoltage detection - Support, Us > 30VDC triggered
Us undervoltage detection - Support, 9VDC ≤ Us ≤ 18VDC triggered

Dimension - 160 mm × 60 mm × 35.5 mm
Weight - 305 g
Configuration Method - Master Configuration: Support; Software Configuration: Support

Environment Parameter
Operating Temperature - -30 °C ~ 60 °C
Protection Grade - IP67
Storage Temperature - -40 °C ~ 85 °C
Installation Altitude - <2000 m
ESD - Air discharge: ±15 kV; contact discharge: ±8 kV; performance class A; standard: IEC 61000-4-2
EFT - Power port: ±2 kV; communication port: ±2 kV; performance class A; standard: IEC 61000-4-4
Surge - Communication & IO Ports: ±1 kV DM; Power Ports: ±0.5 kV DM / ±0.5 kV CM; performance class A; standard: IEC 61000-4-5
RS / CS - Executive standards: IEC 61000-4-3 / IEC 61000-4-6
Product Certification - CE certification

Merkmale / technische Daten

• Model: IP-IA-8DIP8DOP
• Protocol: IO-Link V1.1 (slave)
• IO: 8 PNP digital inputs + 8 PNP digital outputs (M12 connectors)
• Power: Us = 24V DC; Ua = 24V DC; Max consumption 50mA@24V DC
• Output current: 350mA per channel, module max 3.6A
• Protection: IP67
• Operating temperature: -30 °C to 60 °C
• Dimensions: 160 × 60 × 35.5 mm; Weight: 305 g
• Features: configurable input filtering and holding, IO-Link Data Storage for automatic parameter backup/restore
• EMC/Immunity: meets IEC 61000 series specifications (ESD, EFT, Surge)
• Certification: CE
