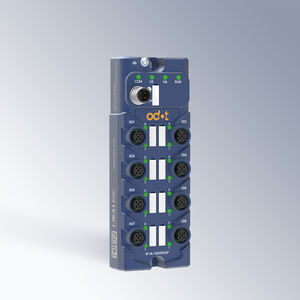

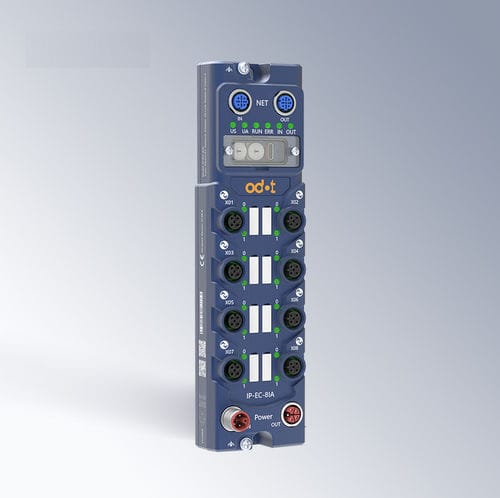

Digitales E/A-Modul IP-EC-8IA

EtherCATIO-Link8 E/A

PRODUKTBESCHREIBUNG
Das ODOT IP-EC-8IA ist ein EtherCAT-Slave- und IO-Link V1.1.4-Master-Modul in einem IP67-Gehäuse, entwickelt für dezentrale Industrieautomation. Es vereint EtherCAT-Kommunikation mit acht Class-A IO-Link-Ports (M12 A‑code 5‑polig); jeder Port kann Pin 2 und Pin 4 unabhängig als digitale Eingänge oder Ausgänge konfigurieren, wodurch die flexible Anbindung von Sensoren, Aktoren und intelligenten Geräten möglich wird. Das Modul unterstützt bis zu 16 konfigurierbare DI/DO-Kanäle, integrierte Temperaturüberwachung, Kommunikationsdiagnostik und Online-Firmware-Updates ohne Demontage. Zwei M12 D‑Code Ethernet‑Ports (IN/OUT) ermöglichen einfache EtherCAT-Netzwerkintegration und hochgeschwindige Echtzeitdatenübertragung.

HAUPTMERKMALE

• 8 Class-A IO-Link-Master-Ports (M12 A‑code 5‑polig)
• Bis zu 16 konfigurierbare DI/DO-Kanäle (Pin2/Pin4 konfigurierbar)
• EtherCAT-Slave-Gerät für Echtzeit-Fieldbus-Integration
• IP67-Schutz für raue Industrieumgebungen
• 2 M12 D‑Code Ethernet-Ports (IN/OUT) für EtherCAT
• Unterstützt IO-Link COM1/COM2/COM3 mit adaptiven Übertragungsraten
• Integrierte Temperaturüberwachung und Kommunikationsdiagnostik
• Online-Firmware-Upgrade-Funktion

VORTEILE FÜR DIE INDUSTRIEAUTOMATION

• Reduzierung der Verkabelungskomplexität durch IO-Link-Standardisierung
• Erhöhte Systemflexibilität durch konfigurierbare DI/DO-Kanäle
• Steigerung der Verfügbarkeit durch erweiterte Diagnostik und Temperaturschutz
• Senkung von Wartungsaufwand und -kosten durch konstruktive Entscheidungen (kein Potting)

ANWENDUNGSSZENARIEN

• Fabrikautomation
• Automobilproduktionslinien
• Materialfluss- und Logistiksysteme
• Verpackungsmaschinen
• Intelligente Fertigungsanlagen
• Integration von Sensoren und Aktoren

TECHNISCHE SPEZIFIKATIONEN
Modell: IP-EC-8IA
Schutzart: IP67
Stromversorgung: 24 V DC (Us/Ua); Modulleistung max. 200 mA @ 24 V DC
Stromschnittstelle: 2 × M12 L‑code 5‑polig (Ein-/Ausgang) mit Pin-Definitionen für Us/Ua
Netzwerkanschlüsse: 2 × M12 D‑code 4‑polig (1 IN, 1 OUT) für EtherCAT
IO-Link-Ports: 8 × M12 A‑code 5‑polig (Class A); Pin1: 24 VDC, Pin2: I/Q DI/DO konfigurierbar, Pin3: GND, Pin4: IO-Link/DI/DO konfigurierbar, Pin5: NC
Ausgangsstrom pro Port: Pin1/Pin3 1,6 A Nenn; Pin2/Pin3 2 A Nenn
IO-Link-Protokoll: IO-Link V1.1 Master; COM1 (4,8 kbps), COM2 (38,4 kbps), COM3 (230,4 kbps); adaptive Rate unterstützt
Maximale IO-Link-Leitungslänge: 20 m (Punkt-zu-Punkt)
Fieldbus: EtherCAT-Slave; I/O-Bytes Eingang max. 1024, Ausgang max. 1024
Abmessungen: 214 × 60 × 35,5 mm
