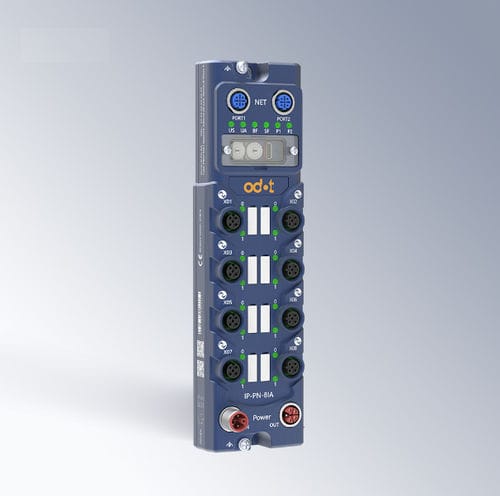

Digitales E/A-Modul IP-PN-8IA

PROFINETIO-Link8 E/A

PRODUKTBESCHREIBUNG
Das IP-PN-8IA ist ein PROFINET‑Slave und IO‑Link‑Master Modul für die Industrieautomation, das Feldbus‑Konnektivität und IO‑Link‑Master‑Funktionalität in einem kompakten Gehäuse vereint. Es bietet 8 Class‑A IO‑Link‑Ports und unterstützt bis zu 16 konfigurierbare digitale I/O‑Kanäle über die konfigurierbaren Pins 2 und 4.

Betriebsmerkmale
Das Modul unterstützt PROFINET RT mit einem minimalen Kommunikationszyklus von 1 ms für deterministischen Datenaustausch mit SPSen. Die IO‑Link V1.1.4‑Konformität stellt Standard‑Master‑Funktionen wie Prozessdatenverwaltung und Geräteparameterzugriff sicher. Das IP67‑Gehäuse, integrierte Diagnostik, Temperaturüberwachung und eingebaute Schutzmechanismen machen das Modul geeignet für raue Industrieumgebungen. Firmware‑Updates sind online ohne Ausbau möglich.

Vorteile für die industrielle Automatisierung

• Integriert PROFINET‑Kommunikation und IO‑Link‑Master in einem Modul, reduziert Verkabelungsaufwand und Installationszeit.
• Konfigurierbare DI/DO‑Kanäle (Pin2/Pin4) ermöglichen flexible Anpassung an verschiedene Sensor-/Aktor‑Topologien.
• Erweiterte Diagnostik und Temperatur‑schutz tragen zur Verringerung ungeplanter Stillstände bei.
• Das non‑potting Design senkt die langfristigen Wartungskosten.

Technische Spezifikationen (Tabellarische Darstellung)
Power Port:
- Us Power Supply Rated Voltage: 24 VDC
- Us Power Supply Current: Max. 8 A
- Ua Power Supply Rated Voltage: 24 VDC
- Ua Power Supply Current: Max. 8 A
- Us/Ua Power Interface Type: 2 M12 L‑code 5 Pins, 1 pin end (input) and 1 hole end (output)
- Pin Definition (M12 pin end input / hole end output): Pin1: Us+ (system power); Pin2: Ua- (field power); Pin3: Us- (system power); Pin4: Ua+ (field power); Pin5: FG (functional grounding)
- Modulverbrauch: Max. 200 mA @ 24 VDC

Network Port:
- Anzahl Netzwerke: 2 M12, D‑code 4 Pin, hole end, 1 IN, 1 OUT
- Pin Definition: Pin1: Sender Tx+; Pin2: Receiver Rx+; Pin3: Sender Tx-; Pin4: Receiver Rx-

IO‑Link Class‑A Port:
- Anzahl: 8 M12, A‑code 5 Pin, hole end
- Port‑Definition: Pin1: 24 VDC (Us+); Pin2: I/Q (DI/DO konfigurierbar); Pin3: GND (Us-); Pin4: C/Q (IO‑Link/DI/DO konfigurierbar); Pin5: NC (nicht verwendet)
- Ausgangsversorgung Strom: (1) Pin1(Us+)/Pin3(Us-): Nenn-Ausgangsstrom 1,6 A; (2) Pin2(Us+)/Pin3(Us-): Nenn-Ausgangsstrom 2 A

Kommunikationsprotokoll:
- Protokoll: PROFINET IO Device
- Fieldbus Bytes: Eingang: Max. 1440 Bytes; Ausgang: Max. 1440 Bytes
- RT: Unterstützt, minimale RT‑Kommunikationsperiode 1 ms
- IRT: Nicht unterstützt
- MRP / MRPD: Nicht unterstützt

IO‑Link Kommunikationsprotokoll:
- Protokollstandard: IO‑Link V1.1 master protocol
- Prozessdaten: Eingang pro Port: Max. 32 Bytes; Eingang pro Modul: Max. 8×32 Bytes; Ausgang pro Port: Max. 32 Bytes; Ausgang pro Modul: Max. 8×32 Bytes
- Übertragungsraten: COM1 (4.8 kbps), COM2 (38.4 kbps), COM3 (230.4 kbps); adaptive Übertragungsrate unterstützt
- Maximale IO‑Link Leitungs­länge: Punkt‑zu‑Punkt 20 Meter

Abmessungen:
- 214 mm × 60 mm × 35.5 mm

Eigenschaften / Technische Daten

• Brand: ODOT
• Product type: PROFINET Slave + IO‑Link Master
• PROFINET: PROFINET IO Device, RT support with minimum 1ms cycle
• IO‑Link: 8 Class A IO‑Link ports, IO‑Link V1.1 master
• Digital I/O: Up to 16 configurable DI/DO channels (Pin2/Pin4 configurable)
• Power: 24VDC system and field power, Us/Ua interface via M12 connectors
• Module consumption: Max. 200 mA @ 24VDC
• Network ports: 2 × M12 D‑code (IN/OUT)
• Process data per port: Max. 32 Bytes
• Transfer rates supported: COM1/COM2/COM3 (adaptive)
• IO‑Link max line length: 20 m (point-to-point)
• Protection: IP67 housing
• Online firmware upgrade supported
• Dimensions: 214 × 60 × 35.5 mm
