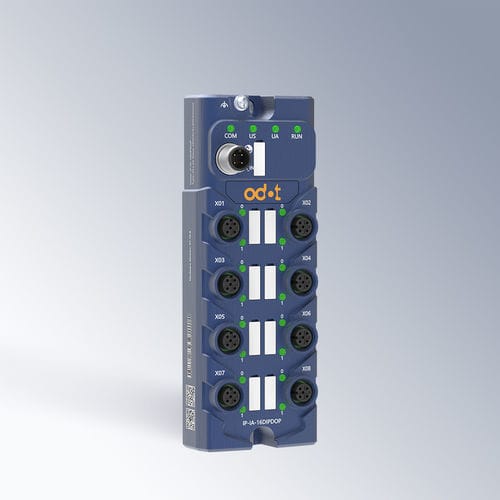

Digitales E/A-Modul IP-IA-16DIPDOP

IO-Link16 E/AIP67

Produktbeschreibung
Das IP-IA-16DIPDOP ist ein IO-Link V1.1 Slave-Modul zur Erfassung und Steuerung digitaler Signale in industriellen Anwendungen. Es vereint 16 konfigurierbare PNP digitale Ein-/Ausgangskanäle in einem kompakten IP67-Gehäuse, wobei jeder Kanal als DI oder DO konfiguriert werden kann, um Verkabelung und Geräteanzahl zu reduzieren.

Das Modul unterstützt konfigurierbares Filterverhalten und Eingangshaltung zur Reduzierung elektrischer Störungen und Stabilisierung der Signalerfassung. Die integrierte IO-Link-Datenspeicherfunktion sichert und stellt Parameter bei Austausch automatisch wieder her, um Stillstandszeiten zu minimieren. Separate Us- und Ua-Versorgungen mit 24V sowie M12-Feld- und I/O-Anschlüsse ermöglichen einfache Integration in verteilte I/O-Systeme.

Wesentliche technische Merkmale

• 16 konfigurierbare PNP DI/DO-Kanäle in einem IO-Link-Slave
• Konfigurierbare Filter- und Haltefunktionen zur Verbesserung der Signalstabilität
• IO-Link Data Storage für automatische Wiederherstellung von Parametern bei Austausch
• Kompaktes IP67-Design für den Einsatz in rauen Umgebungen

Technische Daten
Protokoll: IO-Link V1.1 (Slave)
Übertragungsrate: Standard COM2 (38,4 kbps)
Vendor ID / Device ID: 0x0651 / 0x81624F (8479311)
Feldanschluss: M12 A-Code 4-polig (Stift); Pin1: Us 24V; Pin2: Ua 24V; Pin3: 0V; Pin4: C/Q
Stromversorgung: Us = 24VDC, Ua = 24VDC; galvanische Trennung Us/Ua: nicht unterstützt
Modulverbrauch: max. 50 mA @ 24VDC
IO-Ports: 8 × M12 (A-Code 5-polig, Buchse), jeder Port enthält zwei konfigurierbare DI/DO (insgesamt 16)
Digitaler Eingang: PNP Typ 3; Nennspannung 24VDC; Eingangsstrom 2,5 mA; konfigurierbarer Filter; Eingangsverzögerung max. 500 μs
Digitaler Ausgang: PNP High; Nennausgang pro Kanal 350 mA; Modul-Max-Ausgang 3,6 A; ohmsche Last 0,5 A; induktiv 12 W; Lampenlast 5 W; Verzögerung OFF→ON max 100 μs, ON→OFF max 200 μs
Diagnose: Anzeigen für Versorgung, Betrieb, Kommunikation und Fehler; Kommunikationsdiagnose; Verpolungsschutz Us; Über-/Unterspannungserkennung
Mechanik & Umwelt: 160 × 60 × 35,5 mm; Gewicht 305 g; Betrieb −30 °C bis 60 °C; Lagerung −40 °C bis 85 °C; Schutzart IP67; Installationshöhe < 2000 m
EMV & Sicherheit: ESD ±15 kV Luft / ±8 kV Kontakt; EFT ±2 kV; Überspannungspegel gemäß IEC 61000 Reihe; CE-zertifiziert

Technische Zusammenfassung

• Modell: IP-IA-16DIPDOP
• Kanäle: 16 konfigurierbare DI/DO (PNP)
• Protokoll: IO-Link V1.1 (Slave)
• Versorgung: Us/Ua = 24VDC
• Schutzart: IP67
• Abmessungen: 160 × 60 × 35,5 mm; Gewicht: 305 g
• Max. Ausgang Modul: 3,6 A; pro Kanal: 350 mA
