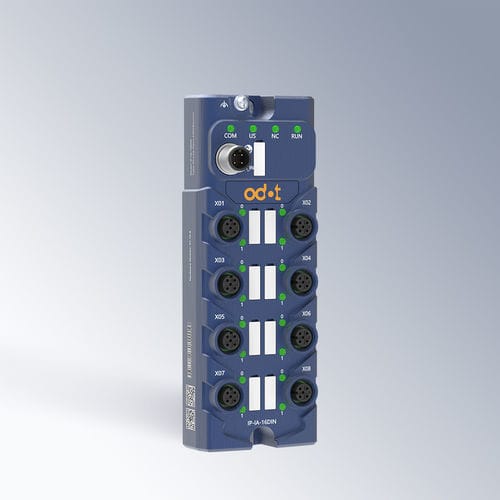

Digitales Eingangsmodul IP-IA-16DIN

IO-Link16 E16 Kanäle

PRODUKTBESCHREIBUNG
Das ODOT IP-IA-16DIN ist ein industrielles IO-Link V1.1 Slave-Digital-Eingangsmodul mit 16 NPN-Kanälen (Typ 3, Low-Level) zur zuverlässigen Erfassung von Sensor- und Schaltsignalen. Für den Einsatz in verteilten Automatisierungsarchitekturen verfügt das Modul über konfigurierbare Filter- und Eingangssperrfunktionen zur Minimierung elektrischer Störungen und zur Stabilisierung der Eingänge. Die Unterstützung von IO-Link Data Storage ermöglicht das automatische Sichern und Wiederherstellen von Parametern bei Gerätewechsel, wodurch Wartungsaufwand und Ausfallzeiten reduziert werden. Das kompakte Gehäuse (IP67) und die M12-Anschlüsse eignen sich für raue Industrieumgebungen.

Wesentliche technische Merkmale

• Signalstabilität: Konfigurierbares Filtern und Eingangshalten reduzieren Störungen und Fehlauslösungen.
• Vereinfachte Wartung: IO-Link Data Storage stellt Parameter nach Gerätewechsel automatisch wieder her.
• Betriebssicherheit: Statusanzeigen (Power, Run, Communication, Error) und Kommunikationsdiagnose unterstützen die Fehlerbehebung.
• Flexible Installation: Kompaktes IO-Link-Slave-Design mit mehreren M12-IO-Ports für dezentrale Montage.

Technische Daten

• Protokoll: IO-Link V1.1 (Slave)
• Übertragungsrate: COM2 (38,4 kbps) Standard
• Kommunikationsanschluss: M12 A-code 4-polig (C/Q, Us, GND)
• IO-Ports: 8 × M12 (5-polig) — 16 digitale Eingangskanäle
• Nennversorgungsspannung (Us): 24 VDC
• Max. Stromaufnahme: 50 mA @ 24 VDC
• Eingangstyp: Typ 3, Low-Level (NPN)
• Signalpegel: "0" = -5 bis +30 V (bezogen auf Us); "1" = +11 bis +30 V
• Eingangsstrom (Signal "1"): 2,5 mA
• Eingangsverzögerung: OFF→ON / ON→OFF max. 500 μs
• Potential zwischen Kanälen: keine galvanische Trennung
• Filter: konfigurierbar
• Schutzfunktionen: Verpolungsschutz; Überspannungs- (Us > 30 V) und Unterspannungserkennung (9–18 V)
• Anzeigen: Power, Run, Communication, Error; LED-Anzeigen für Eingangs-Kanäle (grün)
• Abmessungen: 160 × 60 × 35,5 mm
• Konfiguration: Master- und Software-Konfiguration unterstützt; IO-Link Data Storage unterstützt

Anwendungsbereiche

• Fabrikautomation und Produktionslinien
• Signal-Erfassung von Sensoren und Schaltern
• Verpackungsmaschinen und Montagelinien
• Fördertechnik und Materialfluss-Systeme
• Intelligente Fertigung / verteilte I/O-Systeme
• Dezentrale Überwachung und Linien-Diagnose

Technische Spezifikationen

• Modell: IP-IA-16DIN
• IO-Link: V1.1 Slave
• Eingänge: 16 digitale NPN-Kanäle
• Ports: 8 × M12 (5-polig); Kommunikation M12 A-code 4-polig
• Versorgung: 24 VDC; max. 50 mA
• Abmessungen: 160 × 60 × 35,5 mm
• Schutzart: IP67
