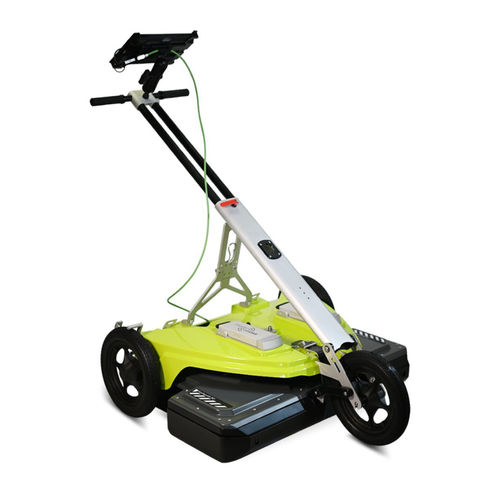

3D-Georadar PinPointR

kompaktmit hoher Drehzahlleichtgewichtig

Übersicht
ImpulseRadar PinPointR 3D bringt professionelle 3D-GPR-Erfassung in den einfachen Arbeitsablauf eines herkömmlichen Wagen-gestützten GPR. Kompakt, leicht und für den Ein-Personen-Betrieb ausgelegt, kombiniert es ein 8-Kanal 450 MHz Antennenarray mit dem tabletgesteuerten ViewPoint 2 Workflow, um den Übergang von 2D-Untersuchungen zur 3D-Untergrundkartierung zu erleichtern.

Design und Transportfähigkeit
Mit einem Gewicht von 25,4 kg (Wagen + Antenne) ist das System von einer Person transportier- und einsatzbereit aufstellbar. Zusammengeklappt betragen die Abmessungen 870 × 540 × 370 mm; im Einsatz (hochgestellter Lenker) 1010 × 540 × 1030 mm. Das kompakte Design reduziert logistische Komplexität und ermöglicht den Transport in konventionellen Fahrzeugen.

Arbeitsablauf
Das System wird über ein Tablet mit ViewPoint 2 für die Survey-Konfiguration, Datenerfassung und Feldvisualisierung betrieben. Der Plattform-Workflow lautet: Transport → Deploy → 3D Survey → Process → Interpret. PinPointR 3D passt in ein Ökosystem, das Condor und Geolitix Plus/Ultra für die Nachverarbeitung und Interpretation umfasst.

Vorteile

• Professionelle 3D-GPR-Erfassung in einem vertrauten Wagen-Workflow zur Reduzierung der Schulungszeit.
• Ergonomie eines herkömmlichen Wagens erleichtert den Übergang von 2D zu 3D.
• Betrieb durch eine Person: entwickelt für Transport, Aufbau und Einsatz durch einen einzelnen Anwender.
• Kompakte Abmessungen im zusammengeklappten Zustand für einfachen Transport in Standardfahrzeugen.
• 8-Kanal-Architektur zur gleichzeitigen Aufnahme mehrerer Radarprofile und Erzeugung dichter 3D-Datensätze.
• 450 MHz Betriebsfrequenz, ausgelegt für professionelle Untergrundkartierung und Untersuchungen.
• Tablet-gesteuerter ViewPoint 2 Workflow für Einrichtung, Aufnahme und Feldvisualisierung.
• Kompatibilität mit Condor und Geolitix Plus/Ultra für erweiterte Verarbeitung, Visualisierung und Interpretation.
• Positionsunterstützung über internes oder externes GPS gemäß NMEA 0183.

Anwendungen

• Leitungserfassung / Utility mapping
• Erkennung unterirdischer Rohrleitungen
• Kabel- und Rohrleitungs-Kartierung
• 3D-Utility-Mapping
• Kartierung unterirdischer Infrastruktur
• Vorabauswertungen für Bauvorhaben
• Voruntersuchungen vor Aushubarbeiten
• Städtische GPR-Untersuchungen
• Untersuchungen von Straßenbelägen
• Befestigte Flächen und Parkplätze
• Aufspürung vergrabener Strukturen
• Erkennung von Anomalien im Untergrund
• Hochdichte professionelle GPR-Untersuchungen
• Dreidimensionale Untergrundkartierung
• Untersuchungen in Bereichen mit dichter unterirdischer Infrastruktur, wo einzelne 2D-Profile schwer zu interpretieren sind

Zubehör (Standardkonfiguration)

• Nr.1 PinPointR 3D 450 MHz 8-Kanal Array-Antenne
• Nr.1 ART für PinPointR 3D
• Nr.1 RAM Mount Tab-Tite 9"–10.5" Tablet-Halter
• Nr.2 ImpulseRadar Li-Ion Batterien
• Nr.2 Ladegeräte für 3-Zellen Li-Ion Batterien mit 3-Kabel-Set
• Nr.1 Externes GPS-Kabel für Master-Empfänger, 35 cm – blau
• Nr.1 PC-zu-Switch-Kabel, M12 X-code zu RJ45 – 150 cm
• Nr.1 Teleskopische GPS-Stange, 55–150 cm, 5/8" UNC
• Nr.1 Rugged Windows PC/Tablet

Software und Integrationen
ViewPoint 2: Tablet-gesteuerte Erfassungssoftware, im Lieferumfang enthalten, für Survey-Setup, Datenerfassung und Feldvisualisierung. Condor: Empfohlene ImpulseRadar-Software für erweiterte Verarbeitung, Visualisierung und Interpretation (separat erhältlich). Geolitix Plus / Ultra: kompatible Plattformen für Verarbeitung, Visualisierung und Interpretation von 3D-GPR-Datensätzen (separat erhältlich). GPS / GNSS-Empfänger: Unterstützt interne oder externe Positionierungssysteme via NMEA 0183 zur Georeferenzierung erfasster GPR-Daten.

Technische Daten / Spezifikationen

• Technologie — Multikanal 3D GPR
• Frequenz — 450 MHz
• Kanäle — 8
• Messbreite — 59 cm, Mitte-zu-Mitte zwischen Kanal 1 und 8
• Gewicht — 25,4 kg / 56 lbs (Wagen + Antenne)
• Batterie — Li-Ion 12 V / 1,3 Ah
• Angegebene Messgeschwindigkeit — >130 km/h @ 5 cm Punkintervall
• Abmessungen (gefaltet für Transport) — 870 × 540 × 370 mm
• Abmessungen (im Einsatz) — 1010 × 540 × 1030 mm (hochgestellter Lenker)
• Betriebstemperatur — −20 °C bis +50 °C
• Erfassungssoftware — ViewPoint 2
• Empfohlene Nachbearbeitungssoftware — Condor / Geolitix
• GPS-Unterstützung — Internes / externes GPS
• GPS-Protokoll — NMEA 0183
• Regulatorisch — CE, FCC & IC zugelassen
• Garantie — 2 Jahre
