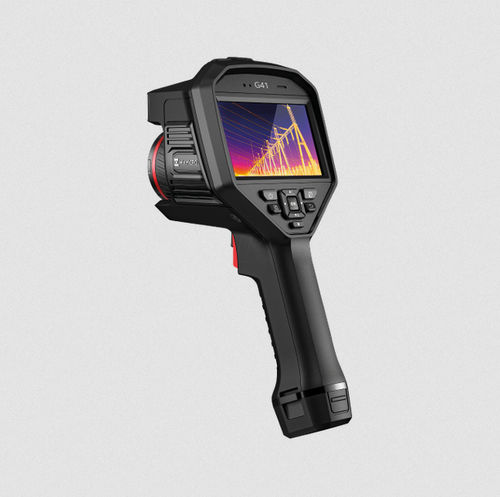

Thermoimager HIKMICRO G41

digitalHLKfür Gebäudediagnose

Übersicht
Das HIKMICRO G41 ist eine professionelle handgeführte Wärmebildkamera für Gebäudediagnostik, Feuchteerkennung, Detektion thermischer Brücken und industrielle Inspektion. Wichtige Merkmale: 480×360 IR VOx-Detektor (172.800 Pixel), NETD <35 mK, SuperIR zur Superauflösung auf 960×720, radiometrische JPEG-Ausgabe, integrierter Laserentfernungsmesser, GPS und Kompass, IP54-Schutz sowie Wi‑Fi/USB-Konnektivität.

Detektor & Bildgebung
Das Gerät verwendet einen 480×360 Vanadiumoxid-(VOx)-Detektor mit 17 µm Pitch, abdeckend 7,5–14 µm Band und thermischer Empfindlichkeit <35 mK (25°C, F#=1.0). Die proprietäre SuperIR-Technologie erhöht die dargestellte Auflösung auf 960×720, während die radiometrischen Daten erhalten bleiben. Aufgenommene JPEG-Bilder sind vollständig radiometrisch für Nachbearbeitung und Berichte.

Messbereiche und Genauigkeit
Das G41 bietet zwei wählbare Messbereiche, optimiert für unterschiedliche Einsatzszenarien:

• Standardbereich: −20°C bis +150°C — Genauigkeit ±2°C (−20 bis 0°C), ±1°C (0 bis 100°C), ±1% (100 bis 150°C). Empfohlen für Gebäudediagnostik und Energieaudit.
• Erweiterter Bereich: 0°C bis +650°C — Genauigkeit ±2°C (0 bis 100°C), ±2% (100 bis 650°C). Für Hochtemperatur-Inspektionen in der Industrie gedacht.

Analysetools (Echtzeit)

• Zentraler Spot, Hot-Spot, Cold-Spot
• Delta T und bis zu 10 benutzerdefinierte Spots
• 1 Linie, 5 Rechtecke und 5 Kreise mit Live-Temperaturanzeige
• Konfigurierbare Alarmgrenzen (hoch/runter/Intervall) zur Hervorhebung von Anomalien

Autofokus & Distanz
5-Modi-Fokussystem mit ~2 s Sperrzeit und minimaler Fokussierdistanz 0,3 m:

• Laser-unterstützter AF — für Oberflächen mit geringem thermischen Kontrast
• Kontinuierlicher AF — hält Fokus bei Bewegung
• Einzel-AF — präziser Fokus auf Abruf
• Manueller Fokus — für extreme Entfernungen oder komplexe Szenen
• Touch AF — Bildschirm berühren, um auf eine Anomalie zu fokussieren

Geolokalisierung & Felddokumentation
Integrierter Laserentfernungsmesser (50 m innen / 10 m außen, Klasse II, 635 nm) für direkte Distanz- und Flächenmessung. Jedes Bild wird mit GPS-Koordinaten und Kompassrichtung geotaggt. Vor-Ort-Dokumentation: Sprachaufnahmen (bis 60 s), Textnotizen (bis 200 Zeichen) und QR-Code-Scan für effiziente Berichterstellung.

Berichterstellung, Konnektivität & Software

• Wi‑Fi 802.11 b/g/n (2,4 & 5 GHz) für drahtlosen Bildtransfer
• Radiometrisches UVC-Video-Streaming über USB Type‑C und Wi‑Fi
• HDMI-Ausgang für Präsentionen vor Ort
• Bluetooth 4.2 für Zusatzgeräte
• HIKMICRO Analyzer (Windows) für professionelles Post-Processing und PDF-Berichte
• HIKMICRO Viewer (mobil) für Bildübertragung und Vorschau

Robustheit & Stromversorgung
Für den Feldeinsatz ausgelegt: IP54-Schutz, geprüfte Sturzfestigkeit 2 m (IEC 60068-2-31), Vibrationsfestigkeit 2 g (IEC 60068-2-6), Stoßfestigkeit 25 g (IEC 60068-2-27). Betriebstemperatur −20°C bis +50°C. Hot-swappable Li‑Ion-Akkus ermöglichen Akkuwechsel ohne Unterbrechung; Standardkit enthält 3 Akkus (~4 h jeweils) und eine Dual-Ladebasis für über 12 Stunden Gesamteinsatz.

Anwendungen
Typische Anwendungen: Gebäudediagnostik (Wärmebrücken, Feuchte, Dämmeigenschaften), Energieaudits, Niedertemperatur-Systeme (Fußbodenheizung), Dach- und Fassadeninspektion, elektrische Schaltschränke und Transformatoren, mechanische Wartung (Lager, Motoren), HVAC und Anlageninspektion, Fertigungs‑QS, öffentliche Sicherheit, Öl & Gas Inspektionen sowie F&E Wärmeprüfungen.

Kit & Zusatzhinweise
Radiometrische Bildgebung, geeignet für Fachleute in Baupathologie und industrieller Inspektion. Unterstützt professionelle Workflows mit beigelegter Software. Mietoption vorhanden.

Technische Daten

• Modell: HIKMICRO G41
• Detektor: VOx 480×360 px, 17 µm Pitch
• NETD: <35 mK (25°C, F#=1.0)
• Anzeigeauflösung (SuperIR): 960×720
• Messbereiche: −20°C bis +150°C (Standard); 0°C bis +650°C (Erweitert)
• Genauigkeit: ±2°C (−20 bis 0°C); ±1°C (0 bis 100°C); ±1% (100–150°C); Erweitert: ±2°C (0–100°C); ±2% (100–650°C)
• Autofokus-Modi: Laser-Assisted AF, Continuous AF, Single AF, Manual Focus, Touch AF
• Mindestfokusabstand: 0,3 m
• Laserentfernungsmesser: 50 m innen / 10 m außen (Klasse II, 635 nm)
• Geotagging: GPS-Koordinaten und Kompassrichtung
• Vor-Ort-Notizen: Sprachaufzeichnungen (bis 60 s), Textnotizen (bis 200 Zeichen), QR-Scan
• Konnektivität: Wi‑Fi 2,4/5 GHz, USB Type‑C (radiometrisches UVC), HDMI, Bluetooth 4.2
• Software: HIKMICRO Analyzer (Windows), HIKMICRO Viewer (mobil)
• Robustheit: IP54, 2 m Sturz, Vibration 2 g, Stoß 25 g
• Betriebstemperatur: −20°C bis +50°C
• Stromversorgung: Hot-swappable Li‑Ion Akkus; Standardkit enthält 3 Akkus (~4 h je) und Dual-Ladegerät
• Bildformat: Vollständig radiometrisches JPEG
