Schwingsaiten-Dehnungsmessstreifen

embeddedHochpräzisionfür Beton

Produktübersicht
Dehnungsmessstreifen zur Erfassung von Spannungen und Verformungen. Schwingdraht-Dehnungsmessstreifen werden verwendet, um die Spannungen in tragenden Strukturen zu messen oder die Spannungen in Tunnelauskleidungen während der Ausbruchphasen zu überwachen. Diese Überprüfung ist notwendig, um Spannungen und Verformungen sowohl temporärer als auch permanenter Stützbauwerke zu verifizieren.

Funktion und Aufbau

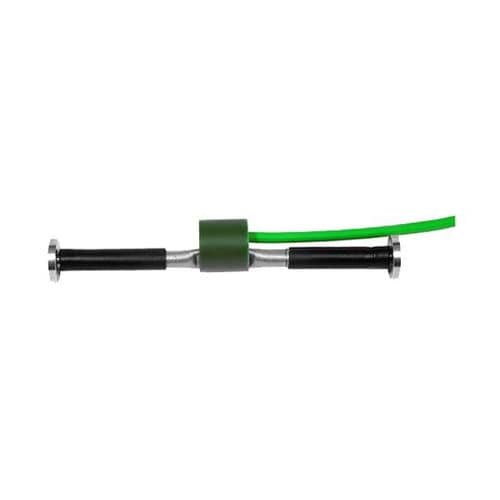

Die Schwingdraht-Dehnungsmessstreifen bestehen aus einem Edelstahlrohr, in dessen Innerem eine dünne Saite, an beiden Enden befestigt, durch eine Anregungsspule in Schwingung versetzt wird. Ein interner Thermistor erfasst die Temperatur. Die Messstreifen arbeiten sowohl in Zug- als auch in Druckrichtung, sind wasserdicht und können extern an beanspruchten Bauteilen installiert oder zur Spannungsmessung in Beton eingebettet werden. Die Daten können über eine tragbare Steuereinheit oder mittels eines automatischen Datenerfassungssystems für kontinuierliche Überwachung ausgelesen werden.

Zubehör

• Paar Blöcke für Schweißstangen
• Montagelehre für Blöcke
• Elektrisches Kabel auf Maß geschnitten

Verfügbare Downloads

• Technisches Datenblatt DE

Eigenschaften / technische Daten

• Material: Edelstahl
• Abmessungen: Durchmesser 25 mm, Länge 150 mm
• Sensortyp: schwingende Saite
• Messbereich: +/- 1.500 µε
• Sensitivity: 1 µε
• Wiederholbarkeit: +/- 0,2% F.S.
• Gesamtgenauigkeit: <1% F.S.
• Interner Thermistor: Messbereich -20 … +80 °C
• Schutzart: IP68
