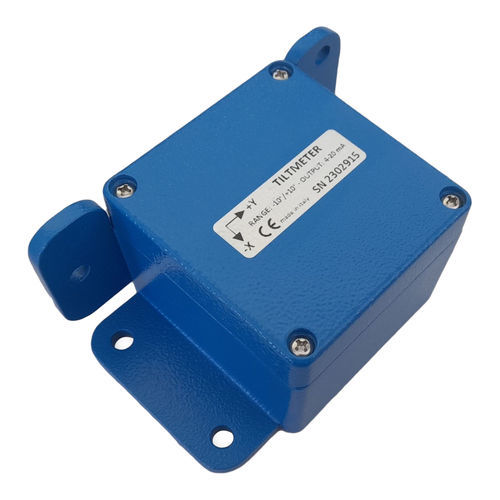

2-Achs-Neigungsmesser NOVA TB15

0-5 V4-20 mAMEMS

Übersicht
Biaxialer Wandneigungsmesser zur Überwachung von Neigungsveränderungen an Bauwerken, Wänden, Stützmauern und Felsmassen sowie zur Beurteilung des Rotationsverhaltens von Brücken und Trägern unter Last. Ausgestattet mit einem biaxialen MEMS-Sensor erkennt der NOVA TB15 Winkeländerungen und liefert Aussagen über rotationsbedingte Bewegungen der Struktur.

Vorteile

• Besonders geeignet für Langzeitüberwachung und Belastungsprüfungen;
• Hohe Messgenauigkeit und robuste Bauweise;
• Schutzart IP67;
• Vertikale und horizontale Montage möglich;
• Einfache Montage.

Kompatibilität
Kompatibel mit dem „NB-IoT 5G DATA ACQUISITION SYSTEM“ und mit der Datenakquisitionssteuerung „NOVALog“.

Anwendungen

• Überwachung von Betonbauwerken;
• Belastungsprüfungen an Brücken und Viadukten;
• Historische Gebäude;
• Stützmauern;
• Überwachung von Stahlkonstruktionen;
• Betonstaudämme;
• Windturm-Türme;
• Setzungen im Gelände;
• Überwachung von Erdrutschen.

Technische Merkmale
0-5 Volt | 4-20 mA
Sensor: MEMS digital 3D | MEMS digital 3D
Messbereich: von ±5° bis ±90° | von ±5° bis ±90°
Versorgungsspannung: 8–16 Vdc | 8-16 Vdc
Auflösung: ≤ 0.001% F.S (≤ 0.001°) | ≤ 0.001% F.S (≤ 0.001°)
Genauigkeit: ≤ 0.02% F.S. | ≤ 0.02% F.S.
Wiederholbarkeit: ≤ 0.01% F.S. (±0.01°) | ≤ 0.01% F.S. (±0.01°)
Ausgangssignal: 0-5 Volt | 4-20 mA
Temperaturstabilität: ≤ 0.01°/°C | ≤ 0.01°/°C
Langzeitstabilität: < 0.01° | < 0.01°
Schutzklasse: IP67 | IP67
Betriebstemperatur: -40 ~ +80 °C | -40 ~ +80 °C
Abmessungen: 80x75x57 mm | 80x75x57 mm
Gehäusematerial: Druckgussaluminium | Druckgussaluminium

Zubehör

• Standard: Biaxialer MEMS-Wandinclinometer;
• Optional: Kabeldurchführung mit elektrisch zugeschnittenem Kabel;
• Optional: M12 4-poliger Stecker.

Technische Spezifikationen

• Sensor: MEMS digital 3D
• Ausgangsoptionen: 0-5 Volt oder 4-20 mA
• Messbereich: von ±5° bis ±90°
• Versorgung: 8–16 Vdc
• Auflösung: ≤ 0.001% F.S (≤ 0.001°)
• Genauigkeit: ≤ 0.02% F.S.
• Wiederholbarkeit: ≤ 0.01% F.S. (±0.01°)
• Temperaturstabilität: ≤ 0.01°/°C
• Langzeitstabilität: < 0.01°
• Schutzklasse: IP67
• Betriebstemperatur: -40 ~ +80 °C
• Abmessungen: 80 x 75 x 57 mm
• Gehäusematerial: Druckgussaluminium
