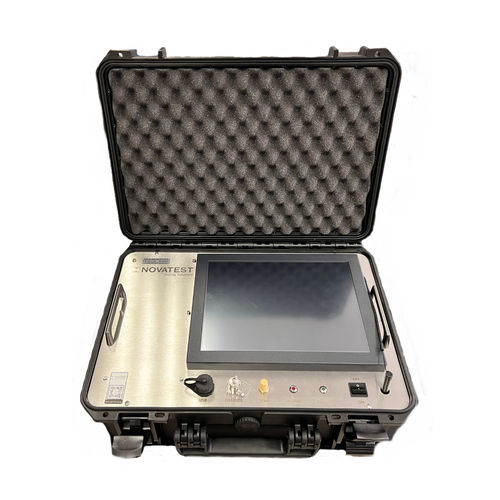

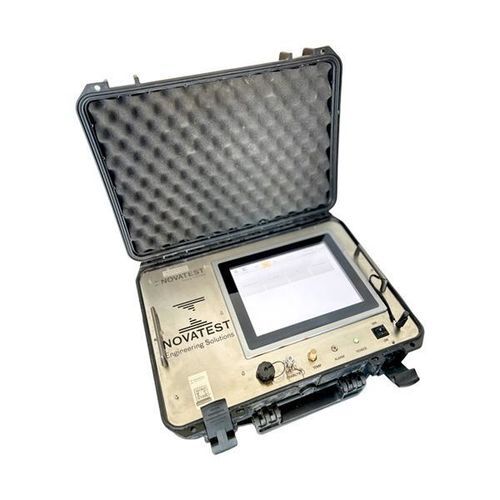

Schwingungsdatenlogger NOVALog 3.0

FeuchteDruckVerlagerung

Übersicht
Multiparameter-Datenlogger NOVALog 3.0 für In-situ-Prüfungen, Lastprüfungen und Monitoring, bis zu 24 Kanäle.

Produktbeschreibung
NOVALog 3.0 ist eine kompakte, vom Anwender konfigurierbare Datenerfassungseinheit für den Einsatz im Feld und Labor. Die Hardware-Plattform wurde aktualisiert, um Gewicht zu reduzieren und die Konfigurierbarkeit zu erhöhen, bei gleichzeitiger Kompatibilität zu gebräuchlichen analogen Sensoren. Geeignet für Baustellenbedingungen.

Unterstützte Sensoren

• Vibrationsdrahtsensoren
• Lastzellen
• Wegaufnehmer
• Neigungsmesser
• Umweltsensoren (Temperatur, Feuchte, Druck)
• Grundwassersonden

Leistung und Kanäle
Das System verwendet einen leistungsfähigen 24-Bit A/D-Wandler mit synchroner Abtastrate bis zu 200 Hz. Eingangsanzahl: 24 Kanäle über drei 8-Kanal-ADC-Module, synchronisierte Erfassung für dynamische und statische Prüfungen.

Mobilität und Batterie

• Interner wiederaufladbarer Lithium-Akku ersetzt das vorherige Blei-Akku-Paket
• Deutliche Gewichtsreduzierung für besseren Transport
• Erweiterte Betriebsdauer >8 h (abhängig von der Konfiguration)
• Intelligentes Batteriemanagement und stabile Stromversorgung auf der Baustelle

Stromversorgung und Störunterdrückung
Die Einheit enthält einen integrierten DC-Filter zur Unterdrückung von Störungen aus 220-V-Netzen, wodurch das elektrische Rauschen reduziert und die Signalqualität in Umgebungen mit instabiler Stromversorgung gesichert wird.

Wartung und Modularität

• Vom Anwender austauschbare Komponenten und vereinfachte Wartung vor Ort
• 5×20 mm Schmelzsicherung als Kartusche, vom Benutzer austauschbar
• Modulare Platine mit 4-poligen Rundsteckern für Sensoren und Dip-Switch zur Kanal-Konfiguration
• Optionales robusteres Display für hochvibrationsbelastete Umgebungen
• Mechanische Verbesserungen für erhöhte Haltbarkeit

Bedienoberfläche und Datenhandling
12” resistiver Touchscreen erlaubt lokale Konfiguration, Echtzeit-Graphen und Datenverwaltung ohne PC. Standardkonfigurationen vorinstalliert; Daten werden im internen Speicher abgelegt und per USB exportiert.

Neue Funktionen

• Manuelle Messwertaufnahme
• Programmierbare Messschritte, auch asynchrone Modi
• Notizen-Einfügung während der Prüfung, verknüpft mit Messpunkten
• Wiederöffnung von Datensitzungen direkt auf dem Gerät
• Echtzeitberechnete Formeln
• Optionale Echtzeitaufzeichnung/-anzeige auf externem PC (UART/seriell)

Anwendungen

• Lastprüfungen an Platten, Trägern, Pfählen, Verankerungen, Fundamenten und Brücken
• Flat-jack Tests
• Pumpversuche und hydrogeologische Untersuchungen
• Multiparameter-Messungen auf Baustellen und in Laboren
• Umwelt- und geotechnisches Monitoring

Hauptmerkmale

• Kompatibel mit den meisten analogen Sensoren am Markt
• 24 Eingangskanäle mit synchroner Abtastung bis 200 Hz
• Leichtes Gerät mit internem wiederaufladbarem Lithium-Akku
• Benutzerfreundliche Touchscreen-Oberfläche
• Messwerte in technischen Einheiten dargestellt
• Automatische Datenspeicherung und USB-Transfer
• Elektrische Störfilterung für stabile Stromversorgung
• Verstärkte Komponenten und vereinfachte Wartung

Zubehör
Standard

• Batterieladegerät
• Touchscreen-Stift

Optionen

• Erweiterte Batterie
• Erweiterungsmodule (12 oder 18 zusätzliche Kanäle)
• UART-Funktionalität für serielle Echtzeitdatenübertragung an einen PC

Technische Daten

• Sensor-Eingangstypen: 0–5 V, 0–10 V, 0–20 mA, 4–20 mA (optional: Vibrationsdraht, mV/V, Ohm)
• Anzahl Eingänge: 24 Kanäle (3 ADC-Module × 8 Kanäle)
• Umgebungstemperatursensor: integriert
• A/D-Wandler: 24 Bit Hochleistungs-Wandler mit synchronen Messungen
• Abtastrate: bis zu 200 Hz (synchron auf allen Kanälen)
• Stromversorgung: interner Lithium-Akku; externe 220 V mit integriertem DC-Filter
• Monitor: 12” resistiver Touchscreen, IP65
• Gesamtgenauigkeit: ±0,01 % FS
• Interner Speicher: Kapazität >100.000 Datenpunkte (auf Anfrage erweiterbar)
• Betriebsdauer: erweitert, >8 h
• Gehäuse: Polypropylen-Transportkoffer IP67
• Abmessungen: 460 × 360 × 180 mm
• Betriebstemperatur: –20 °C … +80 °C
• Sensoranschlüsse: neue 4-polige Rundstecker, konfigurierbar via Dip-Switch (IP67)
• Schutzsicherung: 5×20 mm, vom Benutzer austauschbar
• Gesamtgewicht: ≈ 5,5 kg (mit Lithium-Akku)
• Beispiel Gewicht Akku: vorher Blei ~5,7 kg vs Lithium ~1,3 kg
