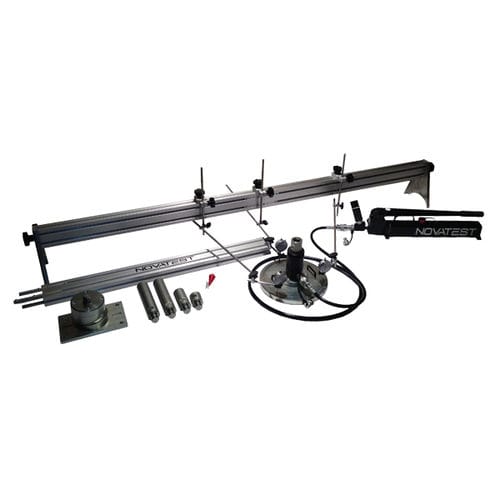

Prüfmaschine / statische Belastung

für Böden

Overview

Vollständiges System zur Bestimmung der Tragfähigkeit des Bodens gemäß den Referenznormen. Die Plattendruckprüfung dient der Überprüfung der Tragfähigkeit des Untergrundes, der Gründungs- und der Tragschicht von Belägen. Sie wird auch verwendet, um die Tragfähigkeit der Oberfläche und den Verdichtungszustand von körnigen Materialien und Straßenbelägen zu untersuchen.

Test principle
Der Prüfablauf überträgt zunehmende Lastinkremente auf den Boden über ein hydraulisches Drucksystem und eine runde Platte und misst gleichzeitig die Setzungen. Es wird die Verformbarkeit/Kompressibilität durch Lastanwendung über das hydraulische System auf die runde Platte bestimmt. Die durch die Platte verursachte Setzung wird mittels hundertstel- oder digitalen Erfassungssystemen aufgezeichnet, die auf einen Referenzrahmen außerhalb des Einflussbereichs der Last referenziert sind. Die Masse des Gegenmittelgewichts ist entsprechend der erwarteten Last zu wählen.

Application and plates
Die Prüfungen werden in der Regel mit Metallplatten standardmäßiger Durchmesser von 300 bis 760 mm durchgeführt und können von Geländeniveau oder in Gruben/Schächten erfolgen (Tiefe begrenzt durch Größe des Zylinders und Verlängerungen).

Standards
CNR BU 146; SN 670 317 und 670317th; LCPC Methode CT2.

Technical features

• Nr.1 einstufige Hebelpumpe, Betriebsdruck 0–700 bar, 1,4 cc pro Hub, Nutzvolumen 0,5 L (*)
• Nr.1 NVT02B Digitalmanometer hochpräzise 0–700 bar mit Min/Max Spitzenanzeige, Speicherung selektierbarer Werte und Einheiten (psi, MPa, kPa, bar, mbar), Genauigkeit 0,20% F.S. (*)
• Nr.1 Adapter für 1/2"G Manometeranschluss
• Nr.1 Hohlkolbenzylinder, Rückstellung durch Feder, Schubkraft 10 t, Hub 50 mm (**)
• System konfigurierbar mit Zylindern unterschiedlicher Kapazität und Hub
• Nr.1 Platte Ø300 mm, Stärke 25 mm mit verstellbaren Auflagepunkten für Messuhren
• Optionale Platten verfügbar: Ø760 / Ø600 / Ø450 mm, Stärke 25 mm
• Nr.1 Gelenkkopf mit Kugelgelenk zur Lastzentrierung
• Verlängerungen: Nr.1 L=200 mm; Nr.2 L=100 mm; Nr.3 L=50 mm
• Nr.3 hundertstel-analoge Messuhren, Hub 30 mm
• Nr.3 Halterungen für Messuhren (n.3 L=600 mm + n.3 L=300 mm)
• Nr.1 Trägerbalken für Messuhrenhalter L=3000 mm (zwei zerlegbare Blöcke L=1500 mm) mit zwei höhenverstellbaren Stützen
• (*) Kompatibel mit Flat Jack Kit, STD Pull-Out Kit, Pull-Off 500 Kit, Shove Test
• (**) Kompatibel mit STD Pull-Out Kit, Pull-Off 500 Kit

Accessories (standard supply)

• Nr.1 einstufige Handpumpe mit 0,5 L Behälter (*)
• Nr.1 NVT02B Digitalmanometer 0–700 bar mit Spitzenanzeige, inkl. Kalibrierbericht (Accredia ref.) (*)
• Nr.1 Hohlkolbenzylinder, Federzugrückstellung, 10 t (100 kN) Schubkraft, Hub 50 mm, komplett mit Kraft-/Druckdiagramm (**)
• Nr.1 Platte Ø300 mm, 25 mm Stärke
• Nr.1 Kopf mit Kugelgelenk zur Lastzentrierung
• Nr.1 Verlängerung L=200 mm
• Nr.2 Verlängerungen L=100 mm
• Nr.3 Verlängerungen L=50 mm
• Nr.3 hundertstel Messuhren, Hub 30 mm
• Nr.3 Messuhrenhalter
• Nr.1 Trägerbalken für Messuhrenhalter mit verstellbaren Stützen
• Nr.1 robuster Hartschalen-Trolley zur Lagerung und zum Transport der Hydraulikeinheit

Accessories (optional)

• Hohlkolbenzylinder, Federzugrückstellung, 20 t (200 kN) Schubkraft
• Platte Ø760 mm, 25 mm Stärke
• Platte Ø600 mm, 25 mm Stärke
• Platte Ø450 mm, 25 mm Stärke

Downloads
Technisches Datenblatt verfügbar in Englisch (produktdatenblatt PDF).

Technical specifications

• Pumpe: einstufige Hebelpumpe, 0–700 bar, 1,4 cc pro Hub, 0,5 L Behälter
• Manometer: NVT02B digital, 0–700 bar, Min/Max Spitze, Multi-Units-Anzeige, Genauigkeit 0,20% F.S.
• Zylinder/Jack: Hohlkolben, Feder zurück, Standard 10 t (100 kN), Hub 50 mm (optional 20 t verfügbar)
• Standardplatte: Ø300 mm, 25 mm Stärke (andere Standarddurchmesser: Ø450 mm, Ø600 mm, Ø760 mm, alle 25 mm Stärke)
• Messuhren: 3 × hundertstel-analoge Messuhren, Hub 30 mm
• Messuhrenhalter und Träger: verstellbare Stützen, Träger L=3000 mm (zwei Blöcke à 1500 mm)
• Verlängerungen: 1 × 200 mm, 2 × 100 mm, 3 × 50 mm
• Gelenkkopf mit Kugelgelenk zur Lastzentrierung
• Transport: robuster Hartschalen-Trolley für Hydraulikeinheit
• Normen: CNR BU 146; SN 670 317 und 670317th; LCPC CT2 Methode
