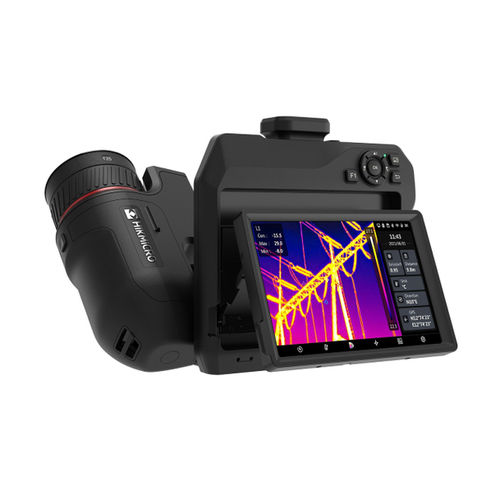

HIKMICRO SP Serie — Professionelle handgeführte Wärmebildkamera
Die HIKMICRO SP Serie ist eine Reihe handgeführter Wärmebildkameras für Techniker, Prüfer und Instandhalter in Industrie-, Energie- und Bauumgebungen. Vier Modelle in zwei Detektorklassen (SP40 / SP40H und SP60 / SP60H) nutzen SuperIR zur Erzeugung hochauflösender radiometrischer Bilder für Diagnoseberichte.

Hauptmerkmale

• Wechselbares Optiksystem (Tele bis Weitwinkel) zur Anpassung des Sichtfeldes und der räumlichen Auflösung – geeignet von Fernmessungen an Hochspannung bis zu Nahaufnahmen von Leiterplatten.
• Laserunterstützter Autofokus für präzise Scharfstellung in etwa einer Sekunde auch bei geringem thermischen Kontrast; mehrere Fokusmodi verfügbar.
• 5" Touch-LCD mit 90°-Drehung und 180°-drehbarem Objektiv für winklige Inspektionen in beengten Bereichen; SP60-Modelle verfügen über einen 1024×768 px OLED‑Sucher für bessere Lesbarkeit bei Sonnenlicht.
• Robust für den Außeneinsatz: Schutzart IP54, Fallschutz 1 m und bis zu ~8 Stunden Laufzeit mit zwei austauschbaren Li‑ion‑Batterien im Lieferumfang.
• Integrierter Laser-Entfernungsmesser, GPS und Kompass zur Geotagging; Dual‑Band Wi‑Fi, Bluetooth, USB‑C und Mini‑HDMI für Konnektivität und IR‑Streaming.
• Kostenlose PC‑Software HIKMICRO Analyzer für thermische Analyse und professionelle Berichte.

Anwendungen — Industriebereich

• NS/MV‑Schaltschränke und Verkabelung: Thermische Inspektion von Schaltschränken, Sammelschienen, Transformatoren und Anschlüssen zur Erkennung von Kontaktwiderstandsabweichungen, Phasendifferenzen und Überhitzung.
• Motoren, Lager und Getriebe: Erkennen abnormaler Erwärmung durch Reibung, Schmierprobleme oder Unwucht.
• Photovoltaikanlagen: Identifizierung defekter Zellen, Hotspots, ausgefallener Bypass‑Dioden und fehlerhafter Anschlüsse (Boden‑ und Drohneninspektionen).
• Leiterplatten- und Komponentenprüfung: PCB‑Inspection‑Modus und optionaler Mikroskop‑Haltefuß für vergrößerte thermische Analyse von Leiterplatten.
• Hochtemperaturprozesse (H‑Versionen): Überwachung von Industrieöfen, feuerfesten Auskleidungen und Schmelzprozessen bis 2.200°C (SP40H/SP60H).
• Mechanische und strukturelle Inspektionen: Lokalisieren abnormaler Temperaturzonen an Tanks, Rohrleitungen, Pumpen und Kompressoren.

Anwendungen — Bauwesen und Tiefbau

• Energie-Diagnostik und Thermographie‑Audits: Erkennung von Wärmebrücken, Wärmeverlusten und Feuchteeintrag für Energieeinspar‑Bewertungen und Sanierungen.
• Dach‑ und Flachdachinspektion: Erkennen von Feuchtigkeit in Dämmungen oder beschädigten Abdichtungen zur gezielten Reparatur.
• Fußbodenheizungen und hydraulische Systeme: Überprüfung der Heiz-/Kühl‑Gleichmäßigkeit und Lokalisierung verdeckter Lecks.
• Elektrische Verteiler in Wohnbereichen: Vorbeugung von Brandrisiken durch Überhitzung in Wohnverteilungen.
• Inbetriebnahme vor Ort: Dokumentation korrekter Montage von Wärme‑ und Schalldämmungen vor Abschluss der Arbeiten.

Inklusive Software
HIKMICRO Analyzer (PC, kostenlos) — Analyse von Thermalbildern und Videos, Archivverwaltung und Erstellung professioneller Berichte.

Downloads und Dokumentation
Technische Datenblätter und Produktdokumentation für SP40 und SP60 Modelle verfügbar (PDF).

Technische Spezifikationen

• IR‑Auflösung: SP40 / SP40H — 480 × 360 px; SP60 / SP60H — 640 × 480 px.
• SuperIR‑Ausgang: SP40 — 960 × 720 px; SP60 — 1.280 × 960 px.
• NETD: < 30 mK (@ 30°C, F#=1.0).
• Bildrate: 30 Hz.
• Detektorpitch: 17 μm.
• Spektralbereich: 7,5 – 14 μm.
• Visuelle Kamera: 8 MP — 3264 × 2448 px.
• Hauptdisplay: 5" LCD Touchscreen 1280 × 720.
• OLED‑Sucher (EVF): SP60/SP60H — 1024 × 768 px; SP40/SP40H — nicht vorhanden.
• Digitalzoom: 1× – 12× kontinuierlich.
• Bildmodi: Thermal / Visual / Fusion / PIP / Blending.
• Farbpaletten: White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion, Rain, Blue Red.
• Temperaturbereiche: Bereich 1: -20°C … +150°C; Bereich 2: 0°C … +650°C; Bereich 3 (nur H): 300°C … +2.200°C.
• Erweiterter unterer Bereich (nur H): ab -40°C.
• Genauigkeit: ±2°C / ±1°C / ±1% / ±2%.
• Messwerkzeuge: 10 Spots, 1 Linie, 5 Rechtecke, 5 Kreise, ΔT.
• Farbalarm‑Modi: Above / Below / Interval / Insulation / Condensation.
• Fokusmodi: Laser Assisted AF / Continuous AF / AF / Manual / Touch AF.
• Bildspeicher: ~130.000 Bilder (8 MP).
• Videoaufzeichnung: MP4 max 420 h · Radiometrisch max 72 h (SP40); MP4 max 500 h · Radiometrisch max 38 h (SP60).
• Bildformat: Radiometric JPEG.
• Anmerkungen: Sprache (60 s), Text (200 Zeichen), QR Code, Bild, Tag, Skizze.
• Konnektivität: Wi‑Fi 802.11 b/g/n 2.4 + 5 GHz; Bluetooth 4.2; USB‑C; HDMI‑D (mini).
• IR‑Streaming: via UVC und Wi‑Fi.
• GPS & Kompass: Ja (Georeferenzierung für Außenbilder).
• Laser‑Entfernungsmesser: 50 m indoor / 10 m outdoor (integriert).
• SD‑Speicher: erweiterbar bis 128 GB.
• Batterie: 2 × wechselbare Li‑ion (~4 h jeweils), 2 Batterien im Lieferumfang (insgesamt bis ~8 h).
• Schutzart: IP54.
• Falltest: 1 m (IEC 60068-2-31).
• Betriebstemperatur: -20°C … +50°C.
• Gewicht: ca. 1.451 g (SP40) / 1.481 g (SP60).
• Abmessungen: SP40 — 210.1 × 141.0 × 87.8 mm; SP60 — 204.7 × 153.6 × 87.8 mm.
• Garantie: 3 Jahre Produkt · 10 Jahre Detektor · 2 Jahre Batterie.
• Wechselobjektive (Beispiele): SP40 — L6 (Tele, 6°×4.5°), L9 (9°×6.8°), L19 (18.7°×14° Standard), L37 (37.3°×27.8° Weitwinkel); SP60 — L8 (Tele 8°×6°), L12 (12°×9°), L25 (24.8°×18.7° Standard), L50 (50°×37.3° Weitwinkel).

Zubehör und Lieferumfang

• Verfügbares Zubehör: SP‑Serie Objektive (L6/L9/L19/L37 für SP40 · L8/L12/L25/L50 für SP60), 0,5× Weitwinkeladapter, wechselbare Batterie HM-7250DC, Dual‑Bay‑Ladegerät HM-20322ZC, optionaler Mikroskop‑Halter, Tischhalterung, Soft‑Pouch HM-SP01-POUCH, gepolsterter Hartkoffer (inklusive).
• Lieferumfang: Wärmebildkamera, 2 wechselbare Li‑ion Akkus, Dual‑Bay‑Ladegerät mit internationalen Adaptern, 128 GB SD‑Karte, Handgurt, Trageriemen, 2‑in‑1 USB‑C Kabel, Mini HDMI–HDMI Kabel, Objektivkappen, Staub‑Tuch, mehrsprachige Schnellstart‑Anleitung, Kalibrierungszertifikat.
