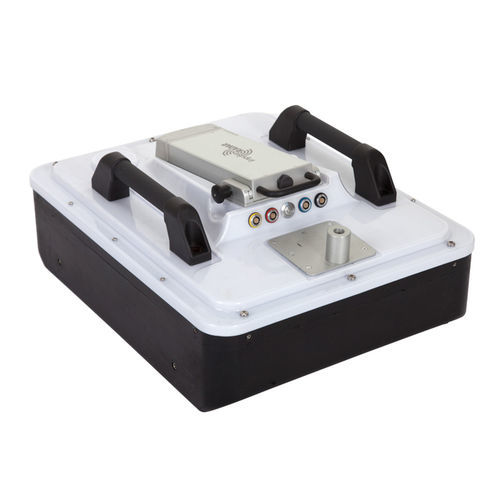

Radar-Breitbandantenne CrossOver

IP65BreitbandMehrband

Übersicht
Die CrossOver Serie von ImpulseRadar ist eine Familie professioneller Bodenradar‑Systeme (GPR) für Untergrundinspektionen und geophysikalische Messungen. Erhältlich in drei Modellen (CO4080, CO1760, CO730) deckt die Serie sechs Frequenzen im Bereich 70–800 MHz ab. Jedes System integriert eine echte Dual‑Channel CrossOver‑Antenne mit integrierter Steuer‑Elektronik und internem GPS‑Modul. Die Real‑Time Sampling (RTS) Technologie verbessert Eindringtiefe und Bandbreite gegenüber herkömmlichen GPR‑Designs. Die Systeme unterstützen drahtlose Steuerung per Android‑Tablet und werden von einer 12V Li‑Ion Batterie gespeist (typische Laufzeit bis zu 9 Stunden, abhängig vom Modus). Die Geräte können auf speziellen Schiebewagen montiert, mit einem Geschirr gezogen, von Hand getragen oder im Fahrzeug bei Vermessungsgeschwindigkeiten transportiert werden.

CO4080
Kompaktes Modell für hochauflösende Inspektionen städtischer Infrastruktur, archäologische Untersuchungen, Leitungsverortung und Straßenbelagsuntersuchungen.

• Zentralfrequenzen: 400 MHz (LF) + 800 MHz (HF)
• Zeitfenster: 388 ns (LF) · 194 ns (HF)
• Abmessungen: 444×355×194 mm
• Gewicht: 6.35 kg
• Betriebsdauer / Autonomie: 7 h (dual) · 9 h (single)
• Leistungsaufnahme: 1.3 A (dual) · 1.0 A (single)
• Wagen gefaltet: 870×540×370 mm · Wagen in Betrieb: 1010×540×1030 mm
• Wagengewicht: 12.8 kg · Ant.+Display: 20 kg
• Räder: 4 × Ø315 mm

CO1760
Mittelklasse‑Modell, das Eindringtiefe und Auflösung ausbalanciert. Geeignet für Straßen‑ und Brückeninspektionen, geologische Untersuchungen und vielseitige Frequenzanwendungen.

• Zentralfrequenzen: 170 MHz (LF) + 600 MHz (HF)
• Zeitfenster: 1050 ns (LF) · 263 ns (HF)
• Abmessungen: 695×445×205 mm
• Gewicht: 9.5 kg
• Betriebsdauer / Autonomie: 7 h (dual) · 9 h (single)
• Leistungsaufnahme: 1.3 A (dual) · 1.0 A (single)
• Wagen gefaltet: 920×640×390 mm · Wagen in Betrieb: 1100×640×1030 mm
• Wagengewicht: 15.3 kg · Ant.+Display: 25.7 kg
• Räder: 4 × Ø315 mm

CO730
Größtes Modell, ausgelegt für maximale Eindringtiefe. Ideal für tiefe geologische Untersuchungen, Bergbauprospektion, Eis/Schnee‑Inspektionen und Umweltstudien.

• Zentralfrequenzen: 70 MHz (LF) + 300 MHz (HF)
• Zeitfenster: 2500 ns (LF) · 625 ns (HF)
• Abmessungen: 960×760×270 mm
• Gewicht: 20.2 kg
• Betriebsdauer / Autonomie: 6 h (dual) · 8 h (single)
• Leistungsaufnahme: 1.5 A (dual) · 1.2 A (single)
• Wagen: — (Pulling Kit verfügbar)

Gemeinsame technische Merkmale
Wichtige Parameter der Modelle CO4080, CO1760 und CO730:

• Antenntyp: CrossOver Dual‑Channel
• Kanalauswahl: CH-1 & CH-2 (beide) · CH-1 (LF) · CH-2 (HF)
• SNR: >100 dB
• Effektive Bits: >16 bit
• Scans/s: >800
• Survey‑Geschwindigkeit: >130 km/h @ 5 cm
• Bandbreite: >120% fractional, −10 dB
• Akquisitionsmodi: Wheel · Time · Manual
• Positionierung: Radd encoder + internes DGPS + externes GPS (NMEA 0183)
• Stromversorgung: 12V wiederaufladbare Li‑Ion · extern 12V DC (optional)
• Betriebstemperaturbereich: −20° bis +50°C
• Schutzart: IP65
• Zertifizierungen: CE · FCC · IC
• Empfohlenes Tablet: Samsung Galaxy Tab Active Pro oder äquivalent · Android ≥ 5.0 · 720×1280 px · 2.7 GB RAM

Zubehör

• Pulling Kit: Stangen, Brustgeschirr und Hüftgurt für ergonomischen Zieh‑Einsatz in beengten oder schwer zugänglichen Bereichen.
• Push Cart: klappbarer Schiebewagen für effiziente 2D‑GPR‑Datenerfassung; verfügbar für CO4080 und CO1760; kompatibel mit externem RTK‑GPS oder Totalstation.
• Measuring Wheel: Ø250 mm Odometer‑Rad aus Kunststoff, kompatibel mit allen CrossOver‑Modellen; Odometer und Kabel im Inneren untergebracht.
• GPS Mounting Kit: Montagezubehör und Stangen für externen GPS‑Empfänger am Wagen oder Antennen‑Unit.
• Skid Plate: Schutzplatten für Wagen und Zugkonfigurationen; Verschleiß‑/Ersatzteile.

Technische Spezifikationen

• Serienname: CrossOver series (ImpulseRadar)
• Verfügbare Modelle: CO4080, CO1760, CO730
• Frequenzbereich: sechs separate Frequenzen im Bereich 70–800 MHz je nach Modell
• RTS: Real‑Time Sampling Technologie für erhöhte Tiefe und Bandbreite
• Internes GPS: integriertes Modul für Positionierung; unterstützt externes GPS via NMEA 0183
• Datenaufnahme: Wheel/Time/Manual Modi; >800 Scans/s
• Strom und Laufzeit: 12V Li‑Ion Batterie; Betriebszeiten variieren je Modell und Modus (single/dual)
• Mechanik: modellabhängige Abmessungen und Gewichte wie oben angegeben
• Umwelt & Zertifizierungen: IP65 Schutz; CE, FCC, IC zertifiziert
• Typische Anwendungen: Infrastrukturinspektionen, Archäologie, Leitungsverortung, geologische & bergbauliche Untersuchungen, Eis/Schnee‑Analysen, Umweltmonitoring
