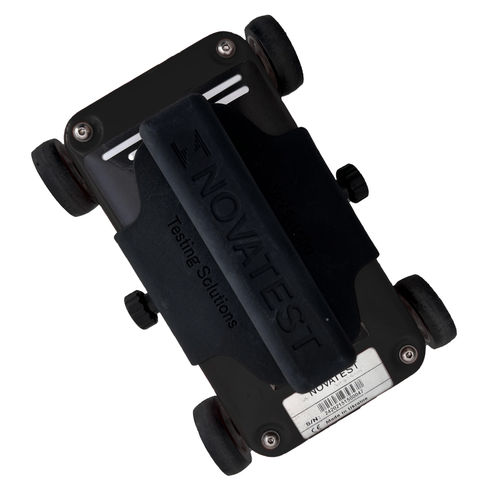

3D-Georadar SUBvysor 1500

kompaktmit hoher Drehzahlleichtgewichtig

Übersicht
Der GPR SUBvysor 1500 eignet sich zur Inspektion von Betonbauwerken und zur Suche nach metallischen und dielektrischen Objekten (Risse, Hohlräume, Bewehrungsstäbe, usw.).

Detektionsfähigkeiten
Mit dem GPR SUBvysor 1500 lassen sich Position und Tiefe metallischer und nichtmetallischer Objekte schnell bestimmen:

• Metallische Versorgungsleitungen, einschließlich Rohre und Kabel
• Nichtmetallische Leitungen, einschließlich PVC und Asbestzement
• Positionen von Bewehrungsstäben
• Feuchtigkeitszonen
• Unterirdische Objekte: Hohlräume, Risse, heterogene Einschlüsse

Hauptanwendungen

• Inspektion von Beton- und Mauerwerksstrukturen
• Erfassung von Kabeln und Rohrleitungen
• Untersuchung von Bauwerken (Wände, Fundamente, etc.)
• Suche nach Bewehrungsstäben in Bauwerken
• Suche nach verborgenen und eingemauerten Objekten
• Messung der Dicke von Bauelementen

Eigenschaften

• Echtzeit-Vorverarbeitung des Signals (Online-Filterung)
• Auto-kalibrierte Online-Filter
• Große Auswahl an Post-Processing-Tools
• Erhöhte Dynamik durch digitales Trace-Stacking
• Innovative „Telbin“-Technologie für hohe Signal-Rausch-Verhältnisse
• Anschluss an Laptop: USB
• Keine zusätzliche Steuereinheit erforderlich; jeder Windows-Laptop kann verwendet werden
• Gehäuse der Antenne: IP65-konform
• Keine interne Batterie erforderlich; Versorgung über den USB-Port des Computers
• Niedriger Stromverbrauch
• Integriertes Inklinometer

Zubehör / Lieferumfang

• GPR SUBvysor 1500 MHz Antenne mit Griff und Teleskopstange, USB-Datenkabel für PC/Tablet-Verbindung und integriertem Encoder
• GPR Logger Software
• 3D Mapper Software mit Datenexportmodul im .dxf-Format (optional .kmz)
• Benutzerhandbuch
• Rucksack
• Tragbares Notebook-Regal (faltbar, am Rucksack befestigbar für die Arbeit mit einem einzigen Bediener)

Hinweise

• PC/Tablet ist nicht enthalten
• Alle GPR SUBvysor Antennen sind mit Windows-Betriebssystemen kompatibel

Verfügbare Dokumentation

• Technisches Datenblatt (EN)
• Mapper 3D Benutzerhandbuch (EN)
• GPR Logger Benutzerhandbuch (EN)

Technische Daten

• Antennenfrequenz: 1500 MHz
• Bereich des Analog-Digital-Wandlers: 18 bit
• Dynamikbereich: nicht weniger als 135 dB
• Datenerfassungsrate: bis zu 150 Traces pro Sekunde
• Survey-Fenster: 8, 12, 16, 20 nsec
• Maximale Anzahl Proben pro Trace: 1.000
• Trace-Stacking-Anzahl: bis zu 300
• Untersuchungstiefe: bis zu 0,5 m (abhängig von Bodeneigenschaften)
• Räumliche Auflösung: <0,03 m
• Trigger-Modus: Einzel, intern, extern
• Dateigröße eines einzelnen Profils: bis zu 1.000.000 Traces
• Schnittstelle: USB2
• Integriertes Inklinometer
• Abmessungen (L x B x H): 190 x 40 x 40 mm
• Gewicht der Antenne: 0,6 kg
• Betriebstemperaturbereich: -20°C bis 40°C
• Umweltklassifizierung: IP65
• Dauerbetrieb: bis zur Erschöpfung des Laptops
