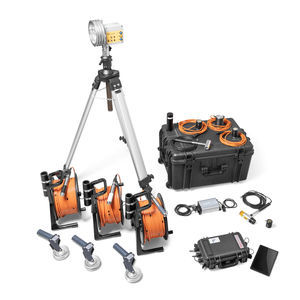

Automatisierter Gerät für zerstörungsfreien Test NOVO DR

für Röntgenstrahlen

Übersicht
NOVO DR ist ein tragbares digitales Röntgensystem für NDT‑ und Strukturinspektionen vor Ort. Die Lösung kombiniert 16‑Bit‑Detektoren mit einer leichten, einsatzbereiten Plattform, langer Batterielaufzeit und vollständiger drahtloser Steuerung zur Unterstützung industrieller Prüfabläufe.

NOVO Touch Pro — Erfassungs‑ & Analyse‑Software
NOVO Touch Pro läuft auf rugged Tablets und bietet eine intuitive Erfassungsoberfläche sowie erweiterte Analysetools, die speziell für NDT‑Workflows entwickelt wurden, um schnellere Entscheidungen vor Ort zu ermöglichen.

Hauptmerkmale

• GENIE‑Algorithmus — automatische Bildverbesserung mit einem Touch (aktuelle Version bis zu 4× schneller)
• Auto Wall Thickness Tool — automatische Wanddickenmessung direkt im Bild
• Automatic Basic Spatial Resolution (SRb) — SRb‑Erkennung in ausgewählter ROI
• Automatisches & manuelles Stitching — Zusammenführung mehrerer Aufnahmen für erweiterte Prüfungen
• DWT (Double Wall Thickness) — Umwandlung von Grauwerten in Materialdickenwerte

Unterstützte Normen

• ISO 17636‑2 Klasse B
• ASME Section V Article 2
• BOEING 7044 Ver C
• ASTM DICONDE

Vorteile der NOVO‑DR Lösung

• Tragbarer Betrieb mit Batterie >16 Stunden und vollständiger Drahtlossteuerung
• Proprietäres Wireless Mesh: bis zu 1 km Sichtlinie (bis zu 3 km in der Höhe); stabil in stark frequentierten RF‑Umgebungen
• Kompatibel mit Isotopen, Konstantspannungs‑ und gepulsten Röntgenquellen
• MIL‑DTL‑38999 Steckverbinder für zuverlässige Feldverbindungen
• 16‑Bit HD‑Bildgebung steuerbar via Tablet/PC mit NOVO Touch Pro
• Schnellere Prüfungen und digitale Archivierung gegenüber Film/CR; Mietoptionen verfügbar

System‑Highlights

• Feldorientierte Hardware: MIL‑DTL‑38999 Steckverbinder und MIL‑STD‑810G Tablet‑Optionen
• Hohe Bildtiefe: Detektoren der neuesten Generation, 16 Bit
• Lange Akkulaufzeit: >16 Stunden
• Einfaches Touch‑Interface für schnellen Einsatz im Feld

Häufige Anwendungen

• Beton‑ und Bauwerksprüfungen
• Inspektion von Rohrleitungen und Behältern im Oil & Gas‑Bereich
• Luftfahrtwartung und Produktion
• Qualitätskontrolle Munition
• Werften und Schweißnahtprüfungen

Anwendungsbeispiele
Beton & Bau
Schnelle Lokalisierung von Bewehrung, Leitungen und eingebetteten Bauteilen vor Bohren oder Kernbohren zur Reduzierung von Risiko und Ausfallzeiten.

Oil & Gas
Röntgenprüfung von Rohren, Druckbehältern, Schweißnähten und Ventilen zur Erkennung von Porosität, Rissen, Fehlverschmelzungen, Einschlüssen, Korrosion und zur präzisen Wanddickenmessung.

Luftfahrt
Feld‑ und Werkstattradiographie für Produktion und Wartung: Batterie‑Betrieb und drahtlose Steuerung ermöglichen Arbeiten an beengten oder erhöhten Positionen mit effizienterem Workflow als Film/CR.

Munition
Produktions‑ und Routineprüfungen zur Erkennung von Rissen, fehlerhaften Baugruppen und zur digitalen Rückverfolgbarkeit.

Werften
Schweißnahtprüfungen vor Ort in Produktion und Wartung; dünne, kabellose Detektoren ermöglichen kürzere Belichtungszeiten und reduzierte Dosen.

Hochspannungsleitungen‑Inspektion
Prüfung von Kompressionshülsen, Verbindern und Armaturen zur Erkennung von Problemen vor einem Leitungsversagen.

Kunst & Archäologie
Berührungslose Innenuntersuchung von Artefakten, Gemälden und Skulpturen zur Analyse innerer Strukturen und Erhaltungszustand.

NOVO Touch Professional Software
NOVO Touch Professional bietet Erfassung, Bildverbesserung, Annotation und Compliance‑Tools wie Line Profile, Image Statistics, Wall Thickness und Crack Measurement sowie Archivierung und Teilen; steuert Hardwarefunktionen (Beleuchtung, Umschaltung kabelgebunden/wireless, Quellenaktivierung etc.).

Verfügbare Konfigurationen
NOVO‑DR ist in drei Hauptkonfigurationen erhältlich, abgestimmt auf Mobilitäts‑ und Inspektionsanforderungen:

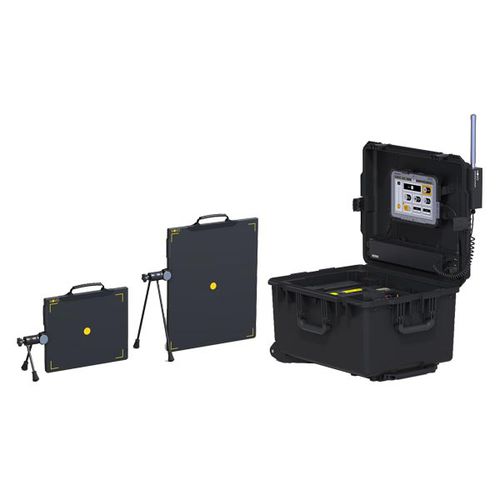

• Discovery III — Komplettsystem in robustem Koffer; NOVO Bright XL 21.5" 1500 NIT Tablet; unterstützt Detektoren 10BN/18BN/12SFN/12HRN/15WN/22WN; Wireless Mesh III inklusive. Für komplexe Industrieprüfungen.
• Shadow III — Ultra‑kompaktes System (~4 kg) in einem Rucksack; NOVO 12SFN Detektor (~1,2 kg); Bildgebung bis ~3 mm vom Rand; Betrieb mit Android‑Smartphone oder Windows‑Tablet; AED‑Modus. Für enge Räume.
• Ultimate III — Großformat‑Rucksack für Detektoren bis 22WN; NOVO Bright S 10" 1500 NIT Tablet; 50 m leichtes Kabel auf Trommel; Wireless Mesh III inklusive. Für Inspektion großer Bauteile.

Zubehör

• Biegsame Detektoren — NOVO 10BN & 18BN: an Rohrgeometrien anpassbar (Ø6" / Ø12"), Pixelgröße 99 μm
• Detektor‑Schutz: Armor Kit und Soft Cover
• Montage: diagonale Stativhalterung, Bipod‑Halter, Roboterrahmen, faltbare Schienen
• Drahtlos & Konnektivität: zusätzliche Ranger Mesh Knoten, Wireless X‑Ray, Verlängerungskabel
• 3D‑Optionen: 3D Arc Lite, 3D Arc Mesh; Stromversorgung: Falcon Power Bank (~+6 Stunden)

Technische Daten (Beispiele)

• Detektoren (Beispiele) — NOVO 15WN: Bildfeld 231 × 284 mm; Detektor‑Größe 269 × 330 mm; 74 % aktive Fläche; Dicke 15,6 mm; Gewicht ≈2,5 kg; 16‑Bit; Pixelgröße 148 μm; max. Belastung 150 kg.
• NOVO 22WN: Bildfeld 355 × 426 mm; Detektor 385 × 462 mm; 85 % aktive Fläche; Dicke 15,6 mm; Gewicht ≈4,5 kg; 16‑Bit.
• System — Multi‑Location Control Tablets; integrierte Batterie >16 Std.; Long‑Range Wireless Mesh; MIL‑DTL‑38999 Steckverbinder; robustes Case 62,5 × 50 × 36,6 cm; Rucksackgrößen je Modell.
• Tablets — MIL‑STD‑810G / IP65 Panasonic Toughpad Optionen; NOVO Bright XL 21.5" 1500 NIT und NOVO Bright S 10" 1500 NIT.
• Röntgen & Gamma Quellen — kompatibel mit Isotopen (Ir‑192, Se‑75), Konstant‑ und Pulsgeneratoren; unterstützt kabelgebundene und drahtlose Nutzung.
