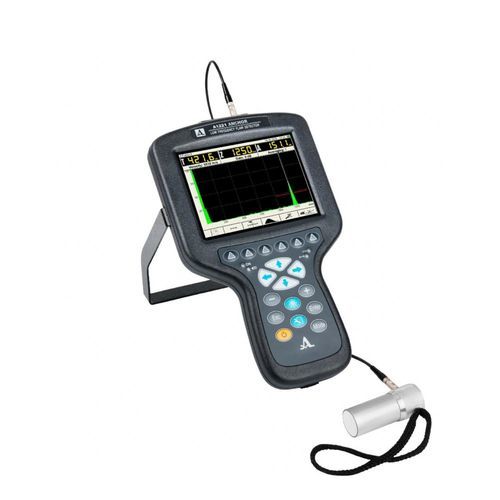

Gerät zur zerstörungsfreien Prüfung durch Ultraschall A1221

Produktübersicht: Der A1221 ANCHOR ist ein Ultraschallgerät zur In-situ-Bewertung von eingebetteten Metallelementen mittels niederfrequenter Ultraschallwellen. Anwendungen: - Das Hauptanwendungsgebiet des A1221 ANCHOR ist die zerstörungsfreie Prüfung von Ankerbolzen und ähnlichen Strukturelementen. - Die folgenden Bewertungen können durchgeführt werden, indem der Ultraschallwandler am freien äußeren Ende des Bolzens platziert wird: - Erkennung von Ankerbrüchen - Bewertung der Restlänge/-fraktion - Bewertung der Haftungsqualität Anwendungsmerkmale: - Bewertbarer Bolzen-/Stabdurchmesser: 20-40 Millimeter - Nicht vergossene Bewertungslänge: bis zu 8 Meter - Minimale Bewertungslänge: 0,3 Meter - Bewertbare Vergusstiefe in Beton: bis zu 1 Meter - Bewertbare Vergusstiefe in Fels: bis zu 4 Meter Technische Merkmale: - Betriebsfrequenzbereich, kHz: 25-250 - Maximale Datenaufnahmelänge, μs: 4000 - Bewertungslänge, m: 0,5-3 - Bewertungslänge von eingebetteten Stäben, m: bis zu 1 - Bewertbarer Stabdurchmesserbereich, mm: 20-40 - Materialgeschwindigkeitsbereich, m/s: 500-15000 - Ausgangsspannung des Senders, V: ±20, ±100, ±200 - Impulsform des Senders: Bipolarer Mäander, 0,5÷5,0 Perioden - Impulswiederholrate, Hz: 1-45 - Verstärkungsbereich, dB: 0-100, Schritt 1 - Anzahl der programmierbaren Punkte der DAC-Funktion: 24 - Dynamikbereich der DAC-Funktion, dB: 30 - Stromversorgung: Eingebaute Batterie - Betriebszeit, h: 14 - Ladezeit der Batterie, h: 3 - Displaytyp: TFT (640 х 480) - Abmessungen der elektronischen Einheit, mm: 260×156×43 - Gewicht der elektronischen Einheit, kg: 0,8 Betriebsbedingungen: - Betriebstemperaturbereich, ºC: von -20 bis +45 - Relative Luftfeuchtigkeit bei +35°С, %, max: 95 Zubehör (Lieferumfang): - Nr.1 A1221 Anchor elektronische Einheit - Nr.1 Netzadapter AC 80-264 / VDC 15V - Nr.1 USB 2.0 Kabel USB-A zu USB Micro-B - Nr.1 Lem00 zu Lemo0 Kabel, 2,25m - Nr.1 Tragetasche - Nr.1 Weiche Abdeckung - Nr.1 Instrumentenhalter - Nr.1 Hartschalenkoffer - Nr.1 Niederfrequenz-Piezoelektrischer Wandler S0205, 25 Khz - Nr.1 Niederfrequenz-Piezoelektrischer Wandler S0206, 50 KHz (optional) - Nr.1 Niederfrequenz-Piezoelektrischer Wandler S0208, 100 KHz (optional) - Nr.1 Rexilite-Testblock - Nr.1 Ultraschall-Kopplung 80 ml
