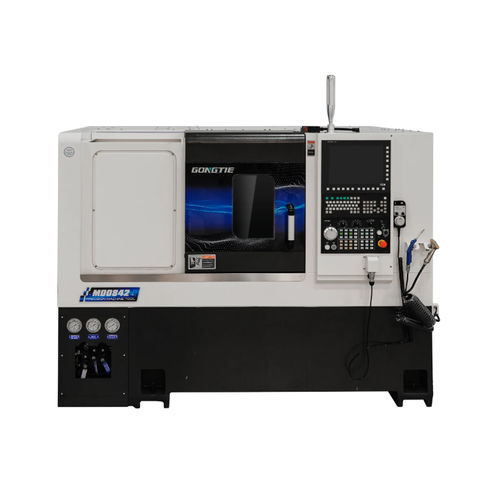

Dreh-Fräszentrum / CNC MD0842

horizontal2-AchsSchrägbett

Die MD0842 ist ein Schrägbett-CNC-Dreh‑Fräszentrum mit direkt angetriebener Synchronspindel und 12‑Stationen BMT55 Power‑Revolver, ausgelegt für kombinierte Dreh- und Fräsarbeiten und konfigurierbar für zweistufige Bearbeitung sowie Automatisierung.

Hauptmerkmale

• Direkt angetriebene Synchronspindel mit konstantem Drehmoment, großem Drehzahlbereich, geringer Vibration und hoher Positioniergenauigkeit; Spindellager NTN (3+2 Struktur, P4).
• 12‑Stationen BMT55 Power‑Revolver für Schwerzerspanung und Mehrwerkzeugsequenzen.
• 8‑Zoll hydraulisches Hohlspannfutter (3 Backen) mit gehärteter und geschliffener Auflagefläche für hohe Klemmkraft und Genauigkeit.
• Hydraulischer Reitstock mit MT4‑Kegel; programmierbarer hydraulischer Reitstock optional.
• Kühl- und Reinigungsanlage mit Luikar 2V-30 Pumpe und großem Tank mit Filterung.
• PMI 3210 Kugelrollenspindeln und PMI 35 mm Rollen‑Linearführungen für X/Z Achsen; Syntec Servo- und Achsmotoren.

Standard‑Konfiguration

• Schrägbett: HT300 Gusseisen, integral gegossen.
• CNC‑System: Syntec 22TA.
• Hauptspindel: Gongtie motorisierte Synchronspindel mit Syntec SMH Spindel‑Antrieb und Syntec Spindel‑Encoder.
• Spindellager: NTN.
• Hydraulisches Spannfutter: Hohlspannfutter 8 Zoll, Spannbereich 17–210 mm, max. 140 kN, bis 5000 rpm.
• Kugelumlaufspindeln: PMI 3210 (C3) für X/Z Achsen.
• Führungsschienen: PMI 35 mm Rollen‑Linearführungen.
• Hydrauliksystem: Seven Ocean mit 40 L Reservoir.
• Kühlmittelpumpe: Luikar 2V-30; Schmierung: Ishan 2L automatische Ölschmierung.
• Elektrische Komponenten: Schneider Niederspannungskomponenten; Sicherheitsverriegelung OMRON.
• Werkzeugkasten: Gongtie; Stangenlader: PRO Ray VS65 (optional, je nach Konfiguration).

Optionale Ausstattung

• FANUC oder SIEMENS CNC‑System.
• THK Führungsbahnen und Spindeln als höherwertige Alternative.
• Gegen- bzw. Subspindel für vollständige zweistufige Bearbeitung.
• Stangenlader, Späneförderer, Portalroboter, Teilefänger und kundenspezifische Automatisierungszubehörteile.

Verfügbare Optionen / Zubehör

• Gebläse / Luftaustritt
• Live‑Tooling (angetriebene Werkzeuge)
• Roboterarm / Portalroboter (Be- und Entladung)
• C‑Achsen Indexierung / indexierbares Spannfutter
• Stangenlader
• Teilefänger
• Automatisches Messsystem
• Automatische Tür und Türverriegelungsschalter
• Späneförderer
• Automatische Radiuskompensation / Werkzeugvermessungssystem
• Luftpistole / Wasserpistole / Hochdruck-Kühlsystem
• Ölnebelabscheider
• Hydraulische Spannzange oder Spannfutter
• Fußschalter

Automatisierungslösungen

• Gantry‑Systeme
• Roboter‑Handhabungssysteme
• Gantry‑Ladesysteme

Anwendungen

• Allgemeiner Maschinenbau
• Automobilindustrie
• Textilmaschinen
• Elektronische Geräte
• Präzisionsmaschinen
• Kühltechnik
• Fertigung von 3C‑Teilen (Konsumerelektronik)
• Luft‑ und Raumfahrt

Technische Daten

• Modell: MD0842
• Max. Drehdurchmesser über Bett: 600 mm
• Max. Drehdurchmesser: 320 mm
• Max. Drehlänge: 420 mm
• X‑Achsen Hub: 185 mm
• Z‑Achsen Hub: 556 mm
• Reitstock Hub: 470 mm
• Reitstock Hülse Hub: 100 mm
• Leistung / Drehmoment Live‑Tool Motor: 3.1 kW / 15 N·m
• Spindel‑Nase: A2-6
• Hydraulisches Spannfutter: 8 inch
• Spindelbohrungsdurchmesser: 66 mm
• Max. Stangenkapazität (innen/außen): 50 / 40 mm
• Spindelmotor Leistung: 15 kW
• Spindel max. Drehzahl: 0–4000 rpm
• Spindel Nenndrehmoment / max. Drehmoment: 95.5 / 270 N·m
• X/Z Eilgang (G0): 20 m/min
• Anzahl Werkzeughalter (pro Revolver): 6 / Revolver Stationen: 12
• Werkzeugstangen Größe: 25 mm
• Bohrwerkzeughalter ID: φ40 mm
• Wiederholgenauigkeit X/Z Achsen: 0.005 mm
• Hydrauliktank Kapazität: 40 L
• Maschinen Anschlussleistung bei Volllast: 24 kW
• Abmessungen (L x B x H): 2262 x 1668 x 1988 mm
• Gesamtgewicht Maschine: 3410 kg
• Garantie: 18 Monate
• MOQ: 1 Stück
