Dreh-Fräszentrum / CNC MDX0840
horizontal3-AchsSchrägbett

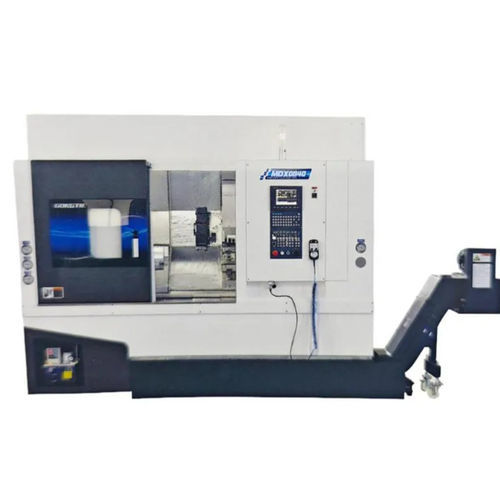

Dreh-Fräszentrum / CNC - MDX0840 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / 3-Achs / Schrägbett
Dreh-Fräszentrum / CNC - MDX0840 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / 3-Achs / Schrägbett
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Kontroltyp
CNC
Typ
horizontal
Achszahl
3-Achs
Struktur
Schrägbett
Weitere Eigenschaften
Hochpräzision, mit Aufnahme, Y-Achs, mit Direktantrieb, hydraulisch
Durchmesser

520 mm
(20,47 in)

X-Hub

225 mm
(8,86 in)

Y-Hub

Max: 55 mm
(2,17 in)

Min: -55 mm
(-2,17 in)

Z-Hub

420 mm
(16,54 in)

Gewicht der Maschine

4.000 kg
(8.818,49 lb)

Spindelleistung

15 kW
(20,39 hp)

Rotationsgeschwindigkeit

Max: 4.500 rpm
(28.274,334 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Beschreibung

Die MD0642 ist eine hochpräzise Schrägbett-CNC-Dreh-Fräs-Maschine, ausgelegt für zweistufige Bearbeitung mit Power-Revolver und optionaler Gegenspindel.

Hauptmerkmale
  • Direktantrieb der Spindel für konstantes Drehmoment und stabile Bearbeitung.
  • CNC-System: Syntec 22TA (FANUC oder SIEMENS optional) für einfache Programmierung und integrierte Funktionen.
  • Synchronmotorisierte Spindel: hohe Drehzahlen, geringe Vibration und präzise Positionierung.
  • BMT55 Power-Revolver mit 12 Stationen für schwere Zerspanung und schnelle Werkzeugwechsel.
  • Hydraulisches Hohlspannfutter 6" mit 3 Backen und hydraulischer Reitstock (MT4) für lange Werkstücke.
  • PMI Kugelumlaufspindeln und 35 mm Rollenführungen für präzise Vorschübe und lange Lebensdauer.


Maschinenteile und Systeme
  • Drehbankbett: HT300 Gusseisen, hochsteif mit guter Schwingungsdämpfung.
  • CNC-Steuerung: Syntec 22TA mit Multi-Maschinen-Funktionen und einfacher Programmierbarkeit.
  • Spindel: eingebauter Direktantrieb Synchronspindel mit NTN/NSK P4 Lagern und Spindelnase A2-5.
  • Revolver: BMT55-12 mit optionaler Y-Achse für interpolierte Bearbeitung.
  • Hydraulikstation: Seven Ocean (40 L) für stabile Druckversorgung; automatisches Schmiersystem Ishan (2 L).
  • Sicherheit: geschlossene Edelstahl-Innenschutzwand und vollständige Maschinenabdeckung.


Optionen & Automatisierung
  • Air Blowing (Luftblasvorrichtung)
  • Live-Tool (angetriebenes Werkzeug)
  • Roboterarm
  • C-Achse Indexierung
  • Indexierbares Spannfutter
  • Stangenlader
  • Portalroboter für Be- und Entladung
  • Schneidwerkzeuge
  • Teilefänger
  • Automatisches Messsystem
  • Automatische Tür
  • Späneförderer
  • Automatische Radiuskompensation
  • Druckluftpistole
  • Ölnebelabscheider
  • Hochdruck-Kühlsystem
  • Wasserpistole
  • Türverriegelungsschalter
  • Werkzeugvermessungssystem
  • Hydraulische Spannzange oder Futter
  • Fußschalter


Eigenschaften / Technische Daten
  • Modell: MD0642
  • Max. Schwenkdurchmesser über Bett: 650 mm
  • Max. Drehdurchmesser: 320 mm
  • Max. Dreh-Länge: 420 mm
  • X-Achse Verfahrweg: 185 mm
  • Z-Achse Verfahrweg: 556 mm
  • Reitstock Verfahrweg: 470 mm
  • Reitstock Hülsenhub: 100 mm
  • Leistung / Drehmoment Live-Tool Motor: 3.1 kW / 15 N·m
  • Spindelnase: A2-5
  • Hydraulisches Spannfutter Größe: 6 Zoll
  • Spindelbohrung Durchmesser: 56 mm
  • Max. Stangenkapazität (innen/außen): 45 / 35 mm
  • Spindelmotor Leistung: 13.4 kW
  • Spindel Max. Drehzahl: 0 – 5000 U/min
  • Nenndrehmoment / Max. Drehmoment: 64 – 120 N·m
  • X/Z Achse Eilgang (G0): 20 m/min
  • Werkzeughalter (Standard): 6 Stück
  • Werkzeuganzahl (Power-Turret optional): 12
  • Wiederholgenauigkeit X/Z-Achse: 0.003 mm
  • Hydraulik-Öltank Kapazität: 40 L
  • Maschine Volllast Leistung: 24 kW
  • Abmessungen (L x B x H): 2262 x 1668 x 1988 mm
  • Gesamtgewicht: 3310 kg
  • Garantie: 18 Monate
  • MOQ: 1 Stück
