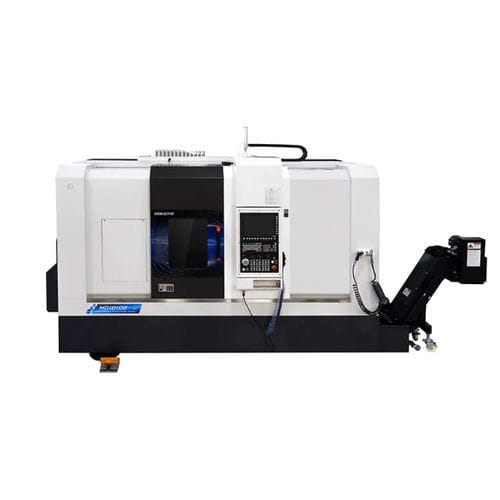

Dreh-Fräszentrum / CNC MD10100horizontal2-AchsSchrägbett
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Kontroltyp
- CNC
- Typ
- horizontal
- Achszahl
- 2-Achs
- Struktur
- Schrägbett
- Weitere Eigenschaften
- mit Aufnahme, Präzision, Y-Achs, mit automatischer Beladung, mit Portalroboter, mit integriertem Stangenlader
- Durchmesser
600 mm
(23,62 in)- X-Hub
185 mm
(7,28 in)- Z-Hub
556 mm
(21,89 in)- Gewicht der Maschine
3.310 kg
(7.297,3 lb)- Spindelleistung
13,4 kW
(18,22 hp)- Rotationsgeschwindigkeit
Max: 5.000 rpm
(31.415,927 rad.min-1)Min: 0 rpm
(0 rad.min-1)
Beschreibung
Produktüberblick MD0642
Hauptmerkmale
Bauteile / Baugruppen
Standard‑Konfiguration (Auszug)
Optionale Ausstattungen
Technische Daten

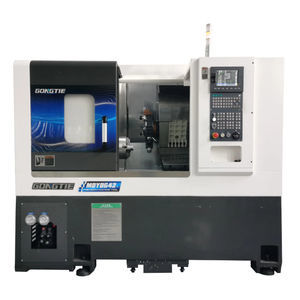

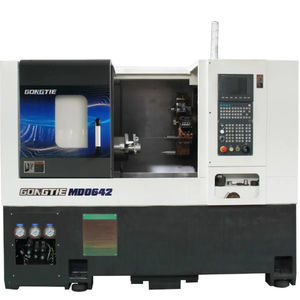

- Die MD0642 ist eine Schrägbett‑CNC‑Dreh‑Fräsmaschine für zweistufige Bearbeitung mit einer 12‑Stationen Power‑Turret und optionaler Gegenspindel für automatisierte Fertigungslinien.
- Ausgelegt für schweres Zerspanen mit HT300‑Gussbett und Vollverkleidung zur Spanbeherrschung und Bedienersicherheit.
Hauptmerkmale
- Direktantrieb‑Synchronspindel mit Ölkühlung und hochpräzisen Lagern für konstantes Drehmoment, geringe Vibrationen und exakte Positionierung.
- Syntec 22TA CNC‑Steuerung standardmäßig (Fanuc oder Siemens optional) für Mehrfachbearbeitungen.
- 12‑Stationen BMT55 Power‑Revolver (servogesteuert) für schweres Drehen und Fräsen; Y‑Achse optional.
- Hydraulisches Hohlspannfutter 6" mit 3 Backen und hydraulischer Reitstock (Konus MT4).
- PMI Rollenführungen und Kugelgewindetriebe X/Z für hohe Steifigkeit, schnelle Vorschübe und reproduzierbare Positioniergenauigkeit.
- Integrierte Schmierung, Ölkühler, Kühlmittelpumpe und Filtersysteme.
Bauteile / Baugruppen
- Drehbett: HT300 Guss‑Schrägbett mit Einbrennlackierung für Korrosionsschutz und Dämpfung.
- CNC‑System: Syntec 22TA (Standard); Fanuc oder Siemens als Option.
- Spindel: Direkt eingelassene Synchronspindel mit Ölkühlung, NTN/NSK Lager und Spindelnase A2‑5 (Bohrung Ø56 mm).
- Spannfutter: Hydraulisches Hohlspannfutter 6" 3 Backen, gehärtete und geschliffene Kontaktflächen, Direktschmierung.
- Revolver: BMT55 12 Stationen für anspruchsvolle Bearbeitung.
- Führungen & Spindeln: PMI Rollenführungen und PMI Kugelgewindetriebe X/Z mit Ölschmierung und Kühlung.
- Kühlung & Reinigung: Luikar 2V‑30 Pumpe, großer Kühlmitteltank und Filtersysteme.
- Elektrischer Schaltschrank: Schneider Niederspannungskomponenten, Sicherheitsverriegelung und interner Wärmetauscher.
Standard‑Konfiguration (Auszug)
- Maschinenkörper: HT300 Gusseisen, Schrägbett.
- CNC‑System: Syntec 22TA (Taiwan).
- Spindel: Integrierte Direktspindel mit Ölkühlung.
- Kugelgewindetriebe: X/Z PMI.
- X/Z Achsenmotoren: Syntec Servomotoren (AM Serie).
- Spindellager: NTN (Japan).
- Hydraulikstation: Seven Ocean (40 L).
- Schmiersystem: Ishan (2 L).
- Elektrische Komponenten: Schneider.
- Vollständige Verkleidung und Edelstahlinnenverkleidung.
Optionale Ausstattungen
- Fanuc oder Siemens CNC‑System.
- Teilesammler, Teileförderer.
- Stangenlader und automatische Zuführung.
- Späneförderer und erweiterte Filtrationssysteme.
- Portalroboter, Industrieroboter oder andere Automatisierungsintegrationen.
Technische Daten
- Modell: MD0642
- Max. Schwenkdurchmesser über Bett: Ø650 mm
- Max. Drehdurchmesser: Ø320 mm
- Max. Drehlänge: 420 mm
- X‑Achse Verfahrweg: 185 mm
- Z‑Achse Verfahrweg: 556 mm
- Reitstockweg: 470 mm
- Hülsenweg Reitstock: 100 mm
- Leistung/Drehmoment Live‑Tool: 3.1 kW / 15 N·m
- Spindelnase: A2‑5
- Spindelbohrung: Ø56 mm
- Stangenkapazität (innen/außen): 45 / 35 mm
- Spindelmotorsleistung: 13.4 kW
- Spindel max. Drehzahl: 0–5000 U/min
- Spindelmoment (Nenn/Max): 64–120 N·m
- Turret: BMT55, 12 Stationen
- X/Z Eilgang: 20 m/min
- Wiederholgenauigkeit X/Z: 0.003 mm
- Hydrauliktank Kapazität: 40 L
- Maschinen Gesamtleistung: 24 kW
- Abmessungen (L×B×H): 2262 × 1668 × 1988 mm
- Gesamtgewicht: 3310 kg
- Garantie: 18 Monate
- MOQ: 1 Stück
