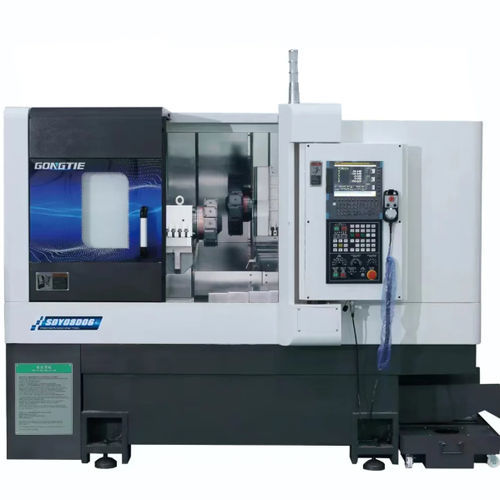

Dreh-Fräszentrum / CNC SDX08-A

horizontal3-AchsDoppelrevolver

Übersicht Die SDX08-A ist eine hochpräzise Schrägbett-CNC-Dreh-Fräsmaschine für kombinierte Dreh- und Fräsoperationen mit Doppelspindeln und Doppelrevolvern, die für schwere Zerspanung, hohe Steifigkeit und automatisierte Produktionsumgebungen entwickelt wurde. Schlüsselmerkmale

• HT300 Maschinengehäuse aus Gusseisen mit 45° Schrägbett und Kastenführung, die eine hohe Steifigkeit und Vibrationsfestigkeit bieten.
• FANUC CNC-System (Serie 0i-TF Plus) als Standard (Option für SIEMENS erhältlich); einfache Programmierung und umfangreiche On-Board-Funktionen für Multi-Servo-Koordination.
• Eigene direktangetriebene Synchron-Elektrospindeln für Haupt- und Gegenspindel, die hohe Geschwindigkeit, konstantes Drehmoment, geringe Vibration und genaue Positionierung bieten.
• Hochsteife Spindellager und Kugelumlaufspindeln / Rollenführungen der Güteklasse PMI für präzisen Vorschub und Positionierung.
• BMT45 Power-Revolver (Hauptrevolver mit 15 Stationen und Y-Achse; Nebenrevolver BMT45 mit 12 Stationen), geeignet für schwere Dreh-Fräsbearbeitung.
• Integrierte Hydraulikstation, Wasserpumpe und mehrstufige Schmiersysteme für stabile Leistung und Langzeitbetrieb.
• Schneider Niederspannungs-Elektrokomponenten, vollständig innenliegender Edelstahlanschlag und vollständig geschlossene Maschinenabdeckung für Sicherheit und Haltbarkeit.

Maschinenteile / Komponenten

• Drehmaschinenbett: Integriertes HT300 Gusseisen; Hochtemperatur-Einbrennlackierung; Struktur für die Aufnahme von vollen Teilen ausgelegt; zeichnet sich durch einfachen Spänetransport, Korrosionsbeständigkeit, Steifigkeit und Schwingungsdämpfung aus.
• CNC-System: FANUC Serie 0i-TF Plus (serielle Kommunikation, 4G Speicher); optional FANUC oder SIEMENS erhältlich; unterstützt Mehrspindel/Multiservo-Koordination und direkte Spindelpositionierung durch Hochgeschwindigkeitsrotation.
• Spindel: Eingebaute Synchronmotorspindel mit P4-Lagern; ausgelegt für konstantes Drehmoment, geringe Vibration und hohe Präzision (Haupt- und Gegenspindelanordnung).
• Futter: Hauptspindel 8" 3-Backen-Futter und Gegenspindel 6" 3-Backen-Futter; passende Oberflächen gehärtet und geschliffen; Direktschmierung für hohe Spanngenauigkeit.
• Turret: Hauptrevolver BMT45 mit 15 Stationen und Y-Achse und Nebenspindel BMT45 mit 12 Stationen; ausgelegt für schnellen Werkzeugwechsel und schwere Dreh-Fräsarbeiten.
• Box-Führungsbahn (interpolierte Y-Achse): Gewährleistet Maschinensteifigkeit und Stabilität unter schweren Lasten; verbessert Bearbeitungsgenauigkeit und Effizienz.
• Führungsbahn: PMI X/Z 35-mm-Rollenführung mit 6 Schlittenblöcken für hohe Steifigkeit und präzisen Vorschub.
• Kugelgewindetrieb: PMI-Kugelgewindetriebe der Güteklasse C3 für die X/Z-Achsen (Hochgeschwindigkeitsvorschub, hohe Genauigkeit, ölgeschmiert und gekühlt).
• Kühlung und Reinigung: 2V-30-Wasserhebepumpe mit Großraumtank und Filterung zur Unterstützung der Kühlung/Reinigung von Werkstücken und Werkzeugen.
• Elektrokasten: Vollständige elektrische Komponenten mit Sicherheitsschalterverriegelung und internem Wärmetauscher; Schneider-Komponenten verwendet.
• Hydraulikstation: Seven Ocean (Taiwan) Hydraulikstation, die eine stabile Leistung für Spindelzylinder, Spannfutter und Reitstock liefert.
• Schmiersystem: Ishan 2L/4L Ölschmierung für Führungsbahnen und Schrauben; Umlaufschmierung wird vor der Auslieferung geliefert.

Standardkonfiguration (wie auf der Seite aufgeführt)

• Maschinenkörper - Horizontales Schrägbett HT300 aus Gusseisen - aus: China - Qty: 1
• CNC-Anlage - FANUC System Serie 0i-TF Plus - Aus: Japan - Anzahl: 1
• Spindel - Eingebaute Elektrospindel - Aus: China - Anzahl: 1
• X Spindel - PMI 3210 C3 Kugelumlaufspindel - Aus: Taiwan - Anz: 1
• X-Achsenmotor - βiSc-22/2000-B, 2,5 kW, 20 N.m Drehmoment - Aus: Taiwan - Anz: 1
• Z-Spindel - PMI 4012 C3 Kugelumlaufspindel - Aus: Taiwan - Anz: 1
• Z-Achsenmotor - βiSc-22/2000-B, 2,5 kW, 20 N.m Drehmoment - Aus: Taiwan - Anz: 1
• X/Z-Achse Führungsbahn - PMI 35 P Grad Rollenführung - Von: Taiwan - Anzahl: 4
• Futter - Hydraulisches Hohlspannfutter mit 3 Backen - Aus: Taiwan - Anz: 1
• Revolver - BMT45-15 mit Y / BMT45-12 - Aus: China - Anz: 1
• Hydraulisches System - Seven Ocean 64L Kapazität, 2.2 kW - Aus: Taiwan - Anz: 1
• Schmiersystem - Ishan 2/4L Kapazität - Aus: Taiwan - Anzahl: 1
• Kühlsystem - Luikar 15m Hub - Aus: Taiwan - Anz: 1
• Wassertank - 200L Wassertank - Aus: China - Anz: 1
• Niederdruckelektrik - Schneider - Aus: Frankreich - Anz: 1
• Beleuchtung - Arbeitslicht und Warnlicht - Aus: China - Anz: 2
• Innenzaun - Edelstahl-Innenzaun voll geschlossen - Aus: China - Anzahl: 1
• Maschinenabdeckung - Vollständig geschlossene Maschinenabdeckung - Aus: China - Anz: 1
• Werkzeugkasten - Werkzeugsatz im Kasten - Aus: China - Anz: 1

Optionale Konfiguration

• Fanuc oder Siemens CNC-System
• THK-Führungsbahn und Spindel
• Nebenspindel
• Stangenzuführung
• Späneförderer
• Portalroboter
• Teilestapler

Optionen (Beispiele aufgelistet)

• Luftgebläse, angetriebenes Werkzeug, Armroboter
• C-Achsen-Index, Indexierfutter, Stangenlader
• Portalroboter Be- und Entladen, Cutter, Teilefänger
• Automatisches Messsystem, automatische Tür, Späneförderer
• Automatischer Radiusausgleich, Luftpistole, Ölnebelabscheider
• Werkzeugmesssystem, hydraulische Spannzange oder Spannfutter, Fußschalter

Karakteristika / Technische Daten

• Modell: SDX08-A
• Max. Schwenkdurchmesser über Bett: 320 mm
• Max. Bearbeitungsdurchmesser: 220 mm
• Max. Bearbeitungslänge: 200 mm
• X Achse max: X1: 250 mm; X2: 320 mm
• Max. Verfahrweg der Z-Achse: (wie X in der Tabelle aufgeführt) X1: 250 mm; X2: 320 mm
• Verfahrweg der Y-Achse: +/-55 mm
• Leistung/Drehmoment des Werkzeugs: 3.1 kW / 15 N.m
• Spindelnase: A2-6 (Haupt) / A2-5 (Neben)
• Spindelbohrung: 66 mm (Haupt) / 56 mm (Neben)
• Max: 51 / 45 mm
• Spindelleistung: 15 kW (Hauptmaschine) / 13,4 kW (Nebenmaschine)
• Spindeldrehzahlbereich: 4000 / 5000 U/min
• Spindeldrehmoment: 91/260 und 64/120 (wie angegeben)
• Hydraulische Futtergröße: 8" / 6"
• Servo-Revolver Typ: BMT45-15 mit Y / BMT45-12
• Servo-Revolverstationen: 15 / 12
• Werkzeugschaftgröße: 25 mm
• Bohrwerkzeughalter ID: Φ32 mm
• X/Z-Achse Eilgang: X1/X2/Y/Z1/Z2: 15/15/20/20 m/min
• Wiederholgenauigkeit der X/Z-Achse: X/Y/Z1/Z2: 0,005 / 0,005 / 0,003 / 0,003 mm
• Hydrauliktankinhalt: 64 L
• Hydraulikstation Motorleistung: 2.2 kW
• Ölschmierkapazität: 2 / 4 L
• Maschinenleistung: 50 kW
• Gesamtabmessungen der Maschine (LxBxH): 2600 x 2280 x 2180 mm
• Gesamtgewicht der Maschine: ≈6050 kg
• Gewährleistung: 12 Monate
