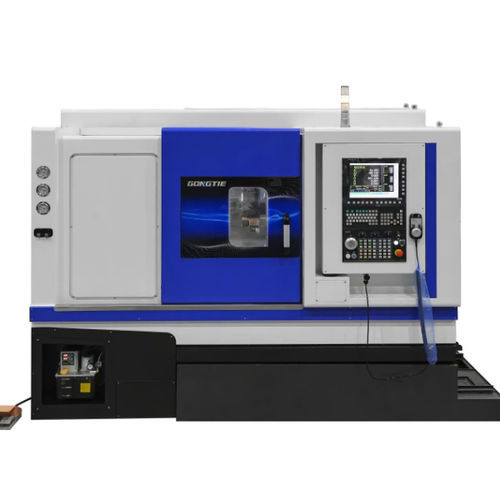

Dreh-Fräszentrum / CNC MDX0850-S

horizontal3-AchsSchrägbett

Die MDX0850-S ist eine horizontale geneigte Bett-Doppelspindel Dreh-Fräs-CNC für präzise, integrierte Mehrprozessbearbeitung (Drehen, Fräsen, Bohren, Gewinden) und Schwerzerspanung. Sie vereint eine HT300-Gussbett-Stirnfläche mit leistungsstarken Direktantriebsspindeln, PMI-Kugelgewindetrieben und Rollenführungen für hohe Geschwindigkeit und Genauigkeit in der Produktion.

Kernmerkmale

• Integriertes horizontales geneigtes Bett aus HT300-Guss für hohe Steifigkeit, Schwingungsdämpfung und optimiert für Schwerzerspanung.
• SYNTEC 22TB CNC-System mit 15-Zoll-Display zur Unterstützung vielfältiger Bearbeitungsanwendungen und bedienerfreundlicher Steuerung.
• Eingebaute Direktantriebsspindeln (Haupt- und Gegenspindel): konstantes Drehmoment, hohe Steifigkeit, vibrationsarm und präzise Positionierung; NSK-Lager mit 3+2-Struktur, P4-Qualität.
• PMI 3210/4210 Kugelgewindespindeln C3 und PMI 35 P Rollenführungen für präzise Vorschübe, Positionierung und hohe Lastfähigkeit.
• 12-stationige BMT55 Leistungsturret mit interpolierter Y-Achse für kombinierte Dreh- und Fräsoperationen und Schwerzerspanung.
• Hydraulikkomponenten: hydraulisches Hohlfutter 3-Backen und Seven Ocean Hydraulikstation; integrierte Schmier- und Kühlsysteme (4 L Öl-Schmierung, Hebepumpe und 120 L Tank).
• Voll geschlossene Maschinenabdeckung und innere Edelstahlschutzwand zur Sicherheit und Eindämmung; Niederspannungs-Elektrokomponenten von Schneider für Steuerung und Schutz.

Standardkonfiguration (Komponenten / Marken / Herkunft / Menge)

• Maschinenkörper: Horizontal geneigtes Bett HT300 Guss — China — Menge: 1
• CNC-System: SYNTEC 22TB — Taiwan — Menge: 1
• Spindel: Eingebaute Direktantriebsspindel (Haupt/Gegenspindel) — China — Menge: 1
• X-Spindel: PMI 3210 C3 Kugelgewindespindel — Taiwan — Menge: 1
• X/Z1/Z2 Achsmotor: AM15 (3.1 kW, 15 N.m) — Taiwan — Menge: 1
• Z-Spindel / Gegenspindel: PMI 4210 C3 Kugelgewindespindel — Taiwan — Menge: 1
• Live-Tool Motor: AM18 (3.9 kW, 18 N.m) — Taiwan — Menge: 1
• Führung: PMI 35 P Rollenführung — Taiwan — Menge: 4
• Spannfutter: Hydraulisches Hohlfutter 8/6 mit 3 Backen — Taiwan — Menge: 1
• Turret: 12-stationige BMT55 Leistungsturret — Taiwan — Menge: 1
• Hydrauliksystem: Seven Ocean (Hydraulikstation) — Taiwan — Menge: 1
• Schmiersystem: Ishan (4 L Kapazität) — Taiwan — Menge: 1
• Kühlsystem: Luikar 2V-60 (Hebepumpe) — China — Menge: 1
• Wassertank: 120 L — China — Menge: 1
• Niederspannungs-Elektrik: Schneider — France — Menge: 1
• Arbeits- und Warnleuchten — China — Menge: 2
• Innenzaun: Voll geschlossener Innenzaun aus Edelstahl — China — Menge: 1
• Voll geschlossene Maschinenabdeckung — China — Menge: 1
• Werkzeugkasten: Werkzeugset im Kasten — China — Menge: 1

Optionale Zubehörteile / Optionen

• Fanuc- oder Siemens-CNC-System
• Werkstückfänger
• Stangenlader
• Späneförderer
• Portalroboter / Portal-Ladesysteme / Roboter-Handling-Systeme
• Luftblasung, C-Achsen-Indexierung, indexierbares Spannfutter, Live-Tooling, Fräser, Werkstückfänger, automatisches Messsystem, automatische Tür, Späneförderer, Ölnebelsammler, Hochdruck-Kühlsystem, Werkzeugvermessungssystem, hydraulische Spannzange oder Spannfutter, Fußschalter, Türverriegelungsschalter, etc.

Technische Daten

• Modell: MDX0850-S
• Max. Schwingdurchmesser über Bett: Φ520 mm
• Max. Bearbeitungsdurchmesser: Φ400 mm
• Max. Bearbeitungslänge: 500 mm
• X-Achse max. Hub: 225 mm
• Z-Achse max. Hub: 500 mm
• Y-Achse max. Hub: +/-50 mm
• Spindelnase Hauptspindel: A2-6
• Spindelbohrung Hauptspindel: Φ66 mm
• Hauptwellen-Durchgangskapazität (innen): 50 mm
• Hauptspindel-Leistung: 15 kW
• Hauptspindel-Drehzahlspektrum: 0~4500 rpm
• Hauptspindel-Drehmoment: 91/260 N.m
• Gegenspindel-Nase: A2-5
• Gegenspindel-Bohrung: Φ56 mm
• Max. Durchgangskapazität (innen) (Gegenspindel): 45 mm
• Gegenspindel-Leistung: 13.4 kW
• Gegenspindel-Drehzahlspektrum: 0~4500 rpm
• Gegenspindel-Drehmoment: 68/120 N.m
• Hydraulisches Spannfutter Größe: 6 inch
• Turrettentyp: BMT55-12 (Leistungsturret)
• Turrettenstationen: 12
• Werkzeugschaftgröße: 25 mm
• Bohrwerkzeughalter ID: Φ40 mm
• X/Z Eilgang: 20 m/min
• X/Z Wiederholgenauigkeit: 0.005 mm
• Hydrauliktank Kapazität: 40 L
• Hydraulikstation Motorleistung: 1.5 kW
• Ölschmierung Kapazität: 4 L
• Gesamtleistung Maschine: 33 kW
• Maschinenabmessungen (L x W x H): 2600 x 2280 x 2180 mm
• Gesamtgewicht Maschine: 6000 KG
• Garantie: 12 months
