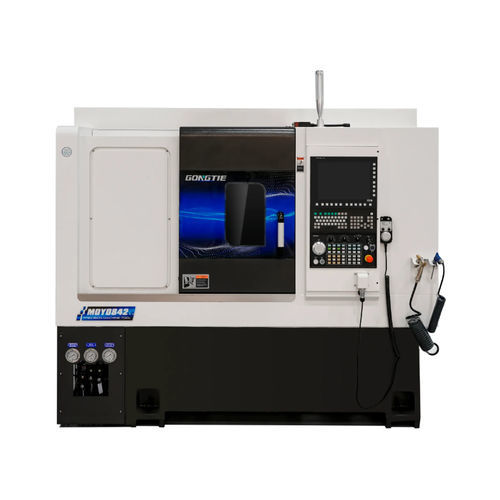

Dreh-Fräszentrum / CNC MDY0842

horizontal3-AchsSchrägbett

Produktübersicht
Die MDY0842 ist ein horizontales Schrägbett-CNC-Dreh-Fräszentrum mit direkt angetriebener Synchronspindel, 15-Stationen-Leistungsrevolver mit Y-Achse und integrierter Fräsfunktion zur Durchführung komplexer Dreh-Fräs-Bearbeitungen. Entwickelt für hohe Steifigkeit und Schwerzerspanung mit vielfältigen Automatisierungsoptionen.

Hauptmerkmale

• Direktantriebssynchronspindel mit konstantem Drehmoment, vibrationsarmem Design und hoher Positioniergenauigkeit (NTN/NSK P4 Lager).
• SYNTEC 22TA CNC-Steuerung standardmäßig (FANUC oder SIEMENS optional).
• 15-Stationen BMT45 Leistungsrevolver mit Y-Achse für schwere Schnitte (BMT55 optional).
• 8" hydraulisches Hohlspannfutter (3 Backen) und hydraulischer Reitstock (MT4); programmierbarer Reitstock optional.
• 90° gekoppelte Y-Achse zur Ermöglichung von Dreh-Fräs-Funktionen an komplexen Teilen.
• Kühl- und Reinigungsanlage: Luikar 2V-30 Pumpe mit großem Tank und Filtersystem.

Maschinenteile / Komponenten

• Bett: Integriertes HT300 Gusseisen für hohe Steifigkeit; Stoving-Lackierung; Auslegung für einfache Spanabfuhr.
• CNC-System: Syntec 22TA standard; FANUC oder SIEMENS optional.
• Spindel: Eingebauter Synchronmotor, A2-6 Spindelnase, 15 kW, ölgekühlt; NTN/NSK P4 Lager.
• Spannfutter: 8" hydraulisches Hohlspannfutter, Spannbereich 17–210 mm, bis 5000 U/min.
• Revolver: 15-Stationen BMT45 POWER mit direkter Y-Achse; schneller Werkzeugwechsel; bis zu 15 servoangetriebene Werkzeuge.
• Reitstock: Hydraulisch, Konus MT4, Hülsenvorschub 100 mm, max. Vorschub 470 mm.
• Führung: PMI 35 mm Rollenführung; Kugelumlaufspindel PMI 3210 (X/Z) mit Öl-Lubrikation.
• Elektrik: Schneider Niederspannungskomponenten; Hydraulikstation Seven Ocean 40 L; Schmierung Ishan 2 L.

Standardausstattung (Auswahl)

• Bett: HT300 Gusseisen Schrägbett — China.
• CNC-System: Syntec 22TA (Taiwan).
• Servomotoren: Syntec AM11.
• Hauptspindel: Gongtie motorisierte Spindel; Spindelantrieb Syntec SMH.
• Spindellager: NTN (Japan).
• Kugelgewindetriebe und Führungen: PMI 3210 / PMI 35.
• Hydraulisches Spannfutter: 8"; Kühlmittelpumpe: Luikar 2V-30.
• Hydraulik: Seven Ocean; Schmierung: Ishan; Elektrik: Schneider; Sicherheitsschloss: OMRON.

Optionen

• FANUC- oder SIEMENS-CNC; THK Führungen und Kugelgewindetriebe; 6" Spannfutter; 12-Stationen-Revolver; Unterspindel; 45 m Pumpe; Stangenlader; Späneförderer; Portalroboter; Ölnebelabscheider; automatische Werkzeugvermessung, etc.

Anwendungen

• Allgemeiner Maschinenbau, Automobilkomponenten, Textilmaschinen, Elektronikequipment, Präzisionsmechanik, Kühltechnik, 3C-Bauteile, Luft- und Raumfahrt-Präzisionsteile.

Technische Daten

• Modell: MDY0842
• Max. Schwenkdurchmesser über Bett: 650 mm
• Max. Drehdurchmesser: 320 mm
• Max. Dreh-Länge: 420 mm
• X-Achse Verfahrweg: 185 mm
• Z-Achse Verfahrweg: 556 mm
• Y-Achse Verfahrweg: ±45 mm
• Max. Reitstockverfahrweg: 470 mm
• Reitstockhülsenhub: 100 mm
• Leistung / Drehmoment Live-Tool Motor: 2.4 kW / 11.5
• Spindelnase: A2-6
• Hydraulisches Spannfuttergröße: 8"
• Spindelbohrungsdurchmesser: 66 mm
• Max. Stangenkapazität (innen/außen): 50 / 40 mm
• Spindelmotorleistung: 15 kW
• Spindel max. Drehzahl: 0 – 4500 U/min
• Nenndrehmoment / max. Drehmoment: 912 / 260
• X/Z Eilgang (G0): 20 m/min
• Werkzeughalteranzahl (Basis): 6 ; Revolverwerkzeuge: 15
• Wiederholgenauigkeit X/Z: 0.005 mm
• Hydrauliktank Kapazität: 40 L
• Maschinenaufnahmeleistung Vollast: 26 kW
• Abmessungen (L x B x H): 2262 x 1668 x 2047 mm
• Gesamtgewicht: 3520 kg
• Garantie: 18 Monate
• MOQ: 1 Stück
