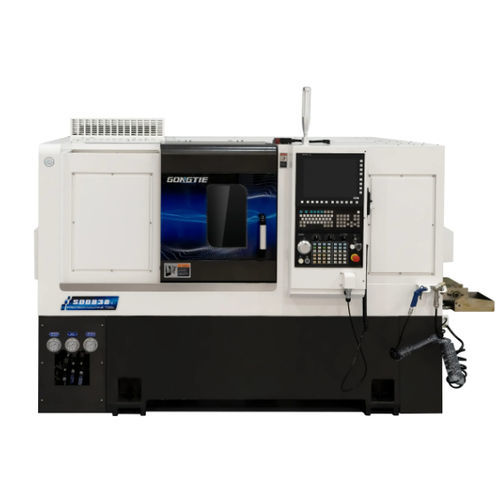

Dreh-Fräszentrum / CNC SD0838

horizontal2-AchsZweispindel

Dieses kompakte, hochpräzise CNC-Dreh-Fräszentrum mit Doppelspindel ist für integriertes Drehen, Fräsen, Bohren und Gewindeschneiden in einer Spannposition ausgelegt und erhöht Durchsatz und Genauigkeit für mittel- bis hochpräzise Bauteile.

Hauptmerkmale

• Kompaktes Dreh-Fräszentrum, das Drehen, Fräsen, Bohren und Gewindeschneiden in einer Maschine kombiniert.
• Einmalige Aufspannung reduziert Handhabung und verbessert die dimensionsbezogene Wiederholgenauigkeit.
• Doppelspindel-Anordnung (Haupt + Neben) für simultane oder sequentielle Bearbeitungen und höhere Produktivität.
• Angetriebene Revolver (BMT-Serie) an Haupt- und Nebenposition für schnellen Werkzeugwechsel und schwere Drehe-/Fräsbearbeitung.
• Optionale Automatisierung (Portal/Roboter/Stangenlader/Teilefänger) für teil- oder vollautomatische Fertigung.

Maschinenaufbau und wichtige Komponenten

• Maschinenkörper: Horizontal schräg gestellter Bettkörper aus HT300-Guss für hohe Steifigkeit, Schwingungsdämpfung und lange Lebensdauer; Bauweise erleichtert Vollteilbeladung und Spanabfuhr.
• CNC-System: Standard SYNTEC 22TB (Seriellkommunikation, 4G Speicher); optional FANUC oder SIEMENS; Systeme unterstützen Multi-Servo-Integration und direkte Spindelpositionierung.
• Spindeln: Eingebaute direktgetriebene synchrone Elektroschleuderspindeln — Hauptspindel 15 kW (A2-6, Bohrung Ø66 mm), Neben-Spindel 8,5 kW (A2-5, Bohrungsoptionen Ø56/Ø48 mm). Spindellager: NTN P4.
• Futter: Hydraulische Hohlfutter — Haupt 8" 3-Backen, Neben 6" 3-Backen. Passflächen gehärtet und geschliffen; Direktschmierung für hohe Steifigkeit und Spanngenauigkeit.
• Revolver: Hauptrevolver BMT45 15 Stationen (Y-Achse optional), Nebenrevolver BMT55 12-stationierter Angetriebener Revolver für Schwerzerspanung.
• Führungen: PMI Rollenführungen (X/Z 35 mm) mit mehreren Wagen für hohe Tragfähigkeit und stabile Genauigkeit.
• Kugelgewindetriebe: PMI C3 (X/Z 3210/4012) mit Ölschmierung und Kühlung; servogetrieben für schnelle, präzise Positionierung.
• Hydraulik & Schmierung: Seven Ocean Hydraulikstation (40 L) für Spindelzylinder, Futter und Reitstock; Ishan Öl-Schmiersystem (2L/4L) für Führungen und Gewindetriebe; Schneider Niederspannungs-Komponenten und Sicherheitsverriegelungen.
• Kühlung & Reinigung: Luikar 2V-30 Kühlmittelpumpe mit großem Tank (120 L) und Filtration für Kühlmittelkreislauf.

Hervorhebungen der Standardkonfiguration

• Maschinenkörper: Horizontal schräger Bettkörper, HT300-Guss.
• CNC-System (Standard): SYNTEC 22TB; optional FANUC oder SIEMENS.
• Spindel: Eingebauter Direktantrieb Hauptspindel 15 kW.
• Kugelgewindetriebe & Motoren: PMI Kugelgewindetriebe; AM11 Motoren für Achsen und angetriebene Werkzeuge.
• Führungen: PMI 35 P-Grade Rollenführungen.
• Futter & Revolver: Hydraulisches Hohlfutter Haupt 8"; Hauptrevolver BMT45 15 Stationen; Nebenrevolver BMT55 12 Stationen.
• Hydraulikstation: Seven Ocean 40 L, 1,5 kW.
• Kühltank: 120 L; Spanförderer und Filter je nach Auswahl serien- oder optional enthalten.

Optionen

• FANUC- oder SIEMENS-CNC-System
• Teilefänger, Subspindel, Stangenlader, Spänförderer
• Portalroboter oder Industrieroboter für Be- und Entladung
• Angetriebene Werkzeuge, C-Achse Indexierung, indexierbares Futter, automatische Mess- und Werkzeugvoreinstellsysteme
• Hochdruckkühlung, Ölnebelabscheider, automatische Tür, Fußschalter, Türverriegelungsschalter

Technische Daten

• Modell: SD0838
• Max. Drehdurchmesser über Bett: Φ650 mm
• Max. Bearbeitungsdurchmesser: Φ320 mm
• Max. Bearbeitungslänge: 380 mm
• X-Achse Hub max.: 185 mm
• Z-Achse Hub max.: 556 mm
• Spindelende Haupt: A2-6; Spindelbohrung: Φ66 mm
• Hauptspindel Leistung: 15 kW; Drehzahlbereich: 0–4500 U/min; Drehmoment: 91/260 N·m
• Max. Stangenkapazität (Haupt innen): 51 mm
• Subspindel Flansch: A2-5; Subspindel Bohrung: Φ48 mm
• Max. Stangenkapazität Subspindel (innen): 32 mm; Leistung: 8,5 kW; Drehzahlbereich: 0–6000 U/min; Drehmoment: 37/72 N·m
• Revolvertyp: BMT55-12 / BMT45-15 (12 Stationen auf Angetriebener Revolver gezeigt)
• Werkzeugschaftgröße: 25 mm; Bohrapparat Einbaumaß: Φ40 mm
• X/Z Schnellverfahrgeschwindigkeit: 20 m/min
• Wiederholgenauigkeit Achsen X/Z: 0,004 mm
• Hydrauliktank Kapazität: 40 L; Motorleistung Hydraulikstation: 1,5 kW
• Ölschmierung Kapazität: (Befüllung/Schmiersystem wie geliefert)
• Gesamtleistungsbedarf Maschine (installiert): 26 kW
