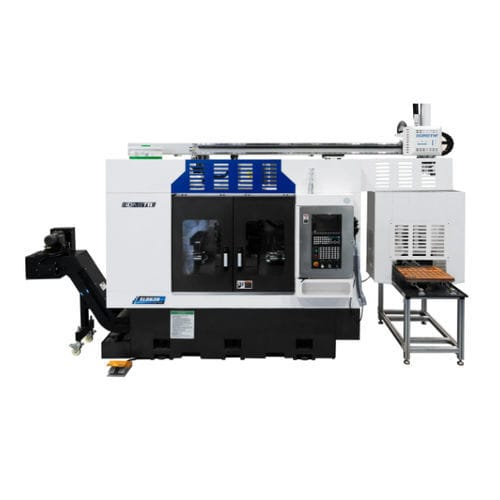

Dreh-Fräszentrum / CNC SL0636

horizontal6-AchsSchrägbett

Der SL0636 ist ein 45° Schrägbett CNC Dreh‑Fräszentrum mit Doppelspindel und doppelter angetriebener Werkzeugaufnahme, das präzises Drehen, Fräsen, Bohren und Gewindeschneiden in einer Aufspannung ermöglicht. Entwickelt für effiziente Fertigung von Fertigteilen, unterstützt er optionale Automatisierungslösungen (Portal, Roboter, Stangenlader, Spänetransport).

Hauptmerkmale

• Doppelspindel- und Gegenfluss‑Andockung mit integrierten angetriebenen Werkzeugen für kombinierte Dreh-/Fräs-/Bohr-/Gewindeprozesse.
• Einspanung einmalig für fertige Teile in einem Aufsatz, Reduzierung von Handhabung und Zykluszeit.
• Integraler HT300 Guss Schrägbett 45° für Steifigkeit und Schwingungsdämpfung; vollständig geschlossene Maschine und Edelstahlinnenabdeckung.
• Optionale Automatisierung: Portalysteme, Roboter, Stangenlader, Teilefänger, Spänetransporter.

Maschinenteile / Komponenten

• Maschinenkörper: Integriertes HT300 45° Schrägbett mit Hochtemperatur‑Backlack für Korrosionsschutz und Steifigkeit.
• CNC‑System: SYNTEC 22TA (Serielle Kommunikation, 4G Speicher); unterstützt Multi‑Achsprogrammierung und Servoantriebe.
• Spindel / Gegenflansch: Elektrische Direktantriebs‑Spindeln mit NTN P4 Lagern hoher Steifigkeit für Präzision und geringe Vibration.
• Backenfutter: Hydraulisches Hohlfutter 3‑Backen (6"+6" oder 8" optional), gehärtete und geschliffene Kontaktflächen, Direktschmierung.
• Revolver: Angetriebene Werkzeuge verfügbar (ein- oder zweiköpfig; radial/axial; Y‑Achse optional).
• Führung: PMI Rollenführungen für hohe Belastung und Steifigkeit.
• Kugelgewindespindel: PMI C3 (3210) mit Ölschmierung und Kühlung für schnelle Vorschübe und lange Lebensdauer.
• Hydraulikstation: Seven Ocean 40L Hydraulikeinheit liefert stabile Leistung für Zylinder, Futter und Reitstock.
• Schmierung: Ishan 2L automatische Schmierung, vor Auslieferung befüllt.
• Kühlung & Flüssigkeiten: Luikar Kühlsystem, 120L Tank, Öl‑Wasser Trennung und Doppelpumpen‑Tank für Kühlung und Reinigung.
• Elektrik: Schneider Niederspannungskomponenten; Schaltschrank mit Wärmetauscher und optionaler Klimatisierung.
• Optionale Peripherie: Ölnebelabscheider, Renishaw Werkzeug‑Setter, thermische Kompensation, Teilefänger, Spannungsregler.

Optionen

• CNC Alternativen: Fanuc oder Siemens.
• Automatisierung: Portalroboter, Gelenkarmroboter, Portalladung, Stangenlader, Zuführung per Schwenktisch.
• Materialfluss & Finish: Teilefänger, Spänetransport, Stangenlader.
• Prozess & Sicherheit: Automatische Messung, Werkzeugvermessung, automatische Tür mit Verriegelung, Fußschalter, Hochdruckkühlung, zentrale Wasserversorgung.

Technische Daten

• Modell: SL0636
• Max. Drehdurchmesser (mm): φ500
• Max. Drehdurchmesser auf Skate (mm): φ160
• Max. Drehdurchmesser (mm): φ360 (Scheibe)
• Max. Abstand zwischen zwei Futtern (mm): 700
• Max. Bearbeitungslänge mit 6" Futter (mm): 125 (Einspur)
• X1 / X2 Achse (Durchmesser Hub mm): 1000 / 1000
• Z1 / Z2 Achse (Hub mm): 350 / 350
• Z3 Achse (Gegenspindel) max. Verfahrweg (mm): /
• Gesteuerte Achsen: 6 Achsen (X1 + X2 + Z1 + Z2 + C1 + C2)
• X1 / X2 Kugelumlaufspindel: 3210-C3
• X1 / X2 Achsmotor Drehmoment: AM8
• Z1 / Z2 Kugelumlaufspindel: 3210-C3
• Empfohlenes Z1 / Z2 Motor-Drehmoment: AM11
• Betten / Gehäuse: 45° Integralguss Bett
• Spindel max. Drehzahl (U/min): 50 - 5000
• Durchgangsbohrung Spindel & Gegenspindel (mm): φ56
• Spindelaufnahme: A2-5
• Elektrische Spindelleistung (kW): 13.4
• Optionale Spindeltypen: Typ 0640 / Typ L46

Standardkonfiguration (ausgewählte Positionen)

• Maschinenkörper: Horizontal Schrägbett HT300 Guss — China — Stk.: 1
• CNC System: SYNTEC 22TB (Taiwan) — Stk.: 1
• Spindel: 13.4 kW elektrische Spindel (China) — Stk.: 1
• Gegenspindel: 13.4 kW elektrische Spindel (China) — Stk.: 1
• X/Z Schraube: PMI C3 Kugelumlaufspindel (Taiwan)
• X/Z Führungen: PMI Rollenführungen (Taiwan)
• Futter: Hydraulisches Hohlfutter 3‑Backen (6/8" optional) — Taiwan
• Angetriebene Werkzeuge: Ein-/Zweikopf radial/axial (optional)
• Hydrauliksystem: Seven Ocean 40L (Taiwan)
• Schmierung: Ishan 2L (Taiwan)
• Kühlsystem: Luikar 30m Hub (China)
• Wassertank: 120L (China)
• Niederspannungs‑Elektrik: Schneider (Frankreich)
• Beleuchtung: Arbeits‑ und Warnleuchte — Stk.: 2
