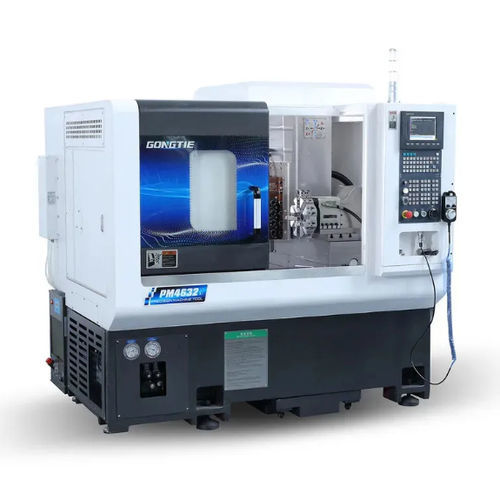

Dreh-Fräszentrum / CNC PM4632

horizontal2-AchsFlachbett

Hochpräzise horizontale Flachbett-CNC-Drehmaschine PM4632 für kombinierte Dreh- und Dreh-Fräs-Bearbeitung, ausgelegt für schwere Schnitte, Mehrachsen-Bearbeitung und automatisierte Produktion.

Hauptmerkmale

• 8‑Stationen-Servorevolver mit 63 mm Mittelhohe für flexible Werkzeugindexierung und schnelle Werkzeugwechsel.
• 4+4 angetriebene (live) Werkzeuge und vertikale Leistungstourelle mit Y‑Achse (Y‑Hub ±120 mm) für Dreh‑Fräs‑Prozesse und starke Zerspanung.
• Synchron motorisierte Spindel (11,7 kW) mit konstantem Drehmoment und NTN P4 Spindellagern für hohe Positioniergenauigkeit und geringe Vibration.
• Syntec 22TB CNC‑Steuerung serienmäßig (FANUC oder SIEMENS optional) und Syntec Servoantriebe.
• Vollgehäuse, Schneider Niederspannungskomponenten und integrierte Schmier‑ und Kühlsysteme.

Standardkonfiguration

• Drehbankbett: Flachbett aus HT300 Gusseisen.
• CNC‑System: Syntec 22TB.
• Servomotoren: Syntec.
• Spindel: motorisierte Spindel Gongtie; Spindelantrieb Syntec SMH Serie.
• Spindelencoder: Syntec; Spindellager: KOYO / NTN / NSK (Japan), Menge 5 (P4).
• Spindelkühlung: Xinfu.
• Kugelgewindetriebe: PMI 3210 (Taiwan), Menge 2; Führungen: PMI 35 roller linear guide, Menge 4.
• Achsenmotoren: Syntec AM11, Menge 2.
• Revolver: 8‑Stationen‑Servorevolver, 63 mm Mittelhohe; Werkzeuge: 4+4 live tools.
• Hydraulik: Seven Ocean 40 L; Schmierung: Ishan; Kühlsystem: Luikar 68 L.
• Werkzeugkasten: Gongtie; Niederspannungsteile: Schneider.

Optionale Konfiguration

• FANUC- oder SIEMENS-CNC-System.
• THK Führungen und Spindeln.
• Subspindel.
• Stangenlader und Späneförderer.
• Portalroboter / Knickarmroboter für Be- und Entladung sowie Teilfänger.
• Automatische Messsysteme, Hochdruckkühlung, Werkzeugvermessung, Ölnebelabscheider, Indexierfutter, Fußschalter, Türverriegelungsschalter etc.

Anwendungsbereiche

• Allgemeiner Maschinenbau.
• Automobilindustrie.
• Textilmaschinenbau.
• Elektronische Geräte / Komponenten.
• Präzisionsmaschinenbau.
• Kälte- und Klimatechnik.
• 3C Industriebauteile (Consumer Electronics).
• Luft‑ und Raumfahrt.

Technische Daten

• Modell: PM4632.
• Max. Drehdurchmesser über Bett: 600 mm.
• Max. Drehdurchmesser: 260 mm.
• Max. Drehlänge: 150 mm.
• Spitzenhöhe (Spindel bis Werkzeugtisch): 99 mm.
• Spitzenhöhe (Spindel bis Boden): ≈1050 mm.
• X‑Achse Verfahrweg: 350 mm; Z‑Achse Verfahrweg: 280 mm.
• Spindelnasengröße: A2-5; Spindelbohrung: 56 mm.
• Max. Stangenkapazität (innen/außen): 45 / 35 mm.
• Spindelmotornleistung: 11,7 kW; Spindeldrehzahl (Nen./Max.): 2000 / 5000 U/min.
• Spindeldrehmoment (Nen./Max.): 64 / 120 N·m.
• Eilgang X/Z (G0): 20 / 20 m/min.
• Achswiederholgenauigkeit: 0,005 mm.
• Anzahl Werkzeughalter (Revolvertaschen): 4 (Hauptrevolver) + 4+4 live tools verfügbar.
• Werkzeugschaftgröße: 20 mm; Bohrwerkzeughalter: φ25 mm.
• Optionale Revolvermittelhöhe (Frontseite): 63 mm.
• Kühltankkapazität: 68 L; Hydrauliktankkapazität: 40 L.
• Maschinenanschlussleistung (gesamt): 23 kW.
• Abmessungen (L × B × H): 2000 × 1600 × 1900 mm; Gesamtgewicht: 2500 kg.
• Garantie: 12 Monate.
