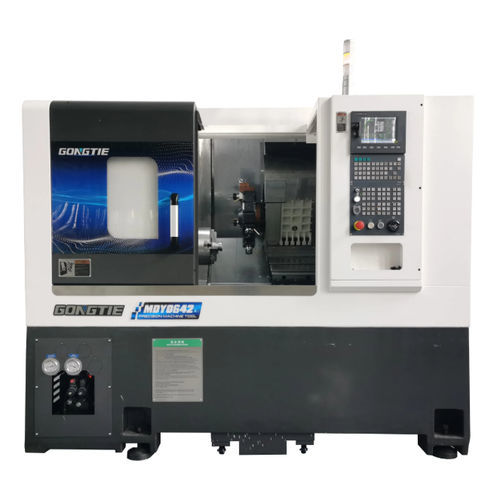

Dreh-Fräszentrum / CNC MDY0642

horizontal3-AchsSchrägbett

Die MDY0642 ist ein horizontales Schrägbett CNC‑Dreh‑Fräszentrum mit einer 15‑Stationen Power‑Revolver (BMT45) und interpolierender Y‑Achse, ausgelegt für Schwerzerspanung, hohe Steifigkeit und den Einsatz in automatisierten Fertigungslinien.

Hauptmerkmale

• Direkt angetriebene synchronisierte Hauptspindel mit konstantem Drehmoment für hohe Drehzahlen, geringe Vibrationen und präzise Positionierung.
• CNC‑Steuerung Syntec 22TA (optional: FANUC oder SIEMENS) für flexible Steuerung und Programmierung.
• BMT45 Power‑Revolver mit 15 Stationen und Y‑Achse für Live‑Tooling und schwere Dreh‑/Fräsarbeiten (optional BMT55‑12).
• 6" hydraulisches Hohlspannfutter (3 Backen) und hydraulischer Reitstock mit MT4‑Pinole.
• Integriertes Kühlsystem, Filtration und Luikar 2V‑30 Wasserhebepumpe mit Tank für Kühlung und Spanentsorgung.
• Vielfältige Automatisierungsoptionen: Portal‑/Gantry‑Roboter, Stangenlader, Späneförderer, Parts catcher usw.

Standardkonfiguration / Maschinenteile

• Bett: horizontales Schrägbett aus HT300 Gusseisen, lackiert und spannungsarm geglüht.
• CNC‑System: Syntec 22TB (Taiwan); optional FANUC/Siemens.
• Servomotoren und Achsantriebe: Syntec.
• Hauptspindel: Gongtie motorisierte Spindel A2‑5 mit hochwertigen Lagern (NTN/NSK).
• Spindelantrieb: Syntec SMH‑Serie; Spindelencoder: Syntec; Spindellager: NTN7018.
• Spindelkühlung: Xinfu 15 L; Kugelumlaufspindeln: PMI 3210; Führungsbahnen: PMI 35 mm Rollenführung.
• Achsenmotoren: Syntec AM11; Hydraulikaggregat: Seven Ocean SHF (40 L); Hydraulikzylinder: 646.
• Kühlsystem: Luikar 15 m Wasserheber und 68 L Tank; Hohlspannfutter 6"; Reitstock MT4 hydraulisch.
• Niederspannungs‑Elektrik: Schneider Komponenten; Schmiersystem: Ishan 2 L; Werkzeugkasten: Gongtie.

Optionen

• FANUC‑ oder SIEMENS‑CNC
• THK Führungsbahnen und Schrauben
• 8" hydraulisches Spannfutter
• 12 Stationen Power‑Revolver
• Unterspindel
• 45 m Pumpe
• Stangenlader
• Späneförderer
• Portalroboter / Beladesysteme
• Parts catcher und automatische Messsysteme

Technische Daten

• Modell: MDY0642
• Max. Schwenkdurchmesser über Bett: 650 mm
• Max. Drehdurchmesser: 320 mm
• Max. Drehlänge: 420 mm
• X‑Achse Verfahrweg: 185 mm
• Z‑Achse Verfahrweg: 556 mm
• Y‑Achse Verfahrweg: ±45 mm
• Max. Reitstockweg: 470 mm
• Max. Reitstock‑Pinolenweg: 100 mm
• Leistung / Drehmoment Werkzeugmotor: 2.4 kW / 11.5 N·m
• Spindel‑Flansch: A2‑5
• Hydraulisches Spannfutter Größe: 6 Zoll
• Spindelbohrungsdurchmesser: 56 mm
• Max. Stangendurchmesser (innen/außen): 45 / 35 mm
• Spindelmotorleistung: 13.4 kW
• Max. Spindeldrehzahl: 0 – 5000 U/min
• Nenndrehmoment / Max. Drehmoment Spindel: 64 – 120 N·m
• X/Z Eilgang (G0): 20 m/min
• Anzahl Werkzeughalter (Live‑Tools): 6 Halter / 15 Werkzeuge Revolver
• Werkzeugschaftgröße: 20 mm
• Bohrwerkzeughalter ID: φ25 mm
• Optionale Revolver‑Mittelhöhe (hinten): 127 mm
• Wiederholgenauigkeit X/Z: 0.003 mm
• Hydrauliktank Kapazität: 40 L
• Maschine Nennleistung: 26 kW
• Abmessungen (L x B x H): 2262 x 1668 x 2047 mm
• Gesamtgewicht: 3420 kg
• Garantie: 18 Monate
