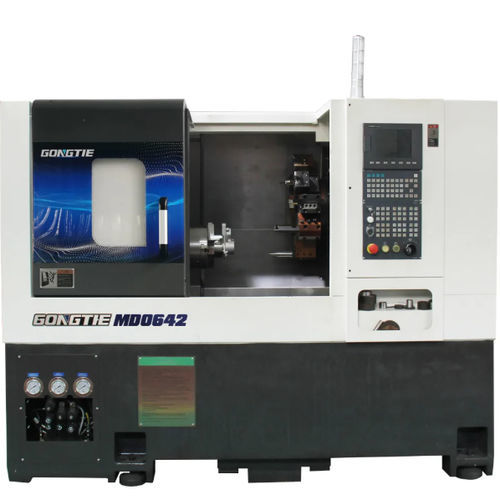

Dreh-Fräszentrum / CNC MD0642horizontal2-AchsSchrägbett
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Kontroltyp
- CNC
- Typ
- horizontal
- Achszahl
- 2-Achs
- Struktur
- Schrägbett
- Weitere Eigenschaften
- mit Aufnahme, Automatisierung, hydraulisch, für Großteile, mit Portalroboter, mit integriertem Stangenlader
- Durchmesser
650 mm
(25,59 in)- X-Hub
185 mm
(7,28 in)- Z-Hub
556 mm
(21,89 in)- Gewicht der Maschine
3.310 kg
(7.297,3 lb)- Spindelleistung
13,4 kW
(18,22 hp)- Rotationsgeschwindigkeit
Max: 5.000 rpm
(31.415,927 rad.min-1)Min: 0 rpm
(0 rad.min-1)
Beschreibung
Übersicht
Hauptmerkmale
Maschinenteile & Komponenten (Übersicht)
Standardausstattung (Auszug)
Optionen
Technische Daten
- Die MD0642 ist eine Schrägbett-CNC Dreh‑/Fräsmaschine für kombinierte Dreh‑ und Fräsbearbeitungen, ausgestattet mit einer 12‑Stationen BMT55 Power‑Turret und optionaler Gegenspindel für zweistufige Bearbeitung.
- Maschinenaufbau für schweres Zerspanen, Direktantriebs-Spindel mit konstantem Drehmoment, PMI Führungen und Kugelgewindetriebe sowie umfangreiche Automationsoptionen.
Hauptmerkmale
- Direktantrieb-Synchronspindel mit konstantem Drehmoment; Spindelnase A2-5, 13,4 kW, 0–5000 U/min, Ölkühlung; NTN/NSK P4 Lager (3+2).
- 12‑Stationen BMT55 Power‑Revolver mit Y‑Achse — Aufnahme bis zu 12 Servowerkzeugen für schwere Bearbeitung.
- 6" hydraulisches Hohlspannfutter (3 Backen), Spannbereich ca. 17–210 mm, maximale Spannkraft ~140 kN.
- Hydraulischer Reitstock (MT4) mit 100 mm Hülsenhub und max. 470 mm Reitstockverfahrweg; programmierbarer Reitstock optional.
- Syntec 22TA CNC serienmäßig (FANUC oder SIEMENS optional) mit Syntec Servoantrieben; einfache Programmierung für zweistufige Abläufe.
- Kühl- und Reinigungsanlage: Luikar 2V-30 Pumpe, großer Tank und Filtersystem; Spindelkühlung und Spanabfuhr vorgesehen.
- Automationsbereit: Stangenlader, Portal-/Industrieroboter, Späneförderer, Teilefänger und Messoptionen.
Maschinenteile & Komponenten (Übersicht)
- Maschinenbett: Schrägbett aus HT300 Guss für hohe Steifigkeit und verbesserten Spanfluss; Einbrennlackierung.
- CNC & Antriebe: Syntec 22TA Standard; Syntec Servomotoren (AM11) und Syntec SMH Spindelantrieb; FANUC/Siemens optional.
- Spindel: eingebauter Synchronmotor 13,4 kW, 0–5000 rpm, Spindelnase A2-5, Bohrung 56 mm.
- Spannfutter: 6" hydraulisches Hohlspannfutter mit gehärteten, geschliffenen Kontaktflächen und direkter Schmierung.
- Revolver: BMT55 12 Stationen, unterstützt bis zu 12 servo-gesteuerte Werkzeuge und Y‑Achsen‑Bearbeitung.
- Führungen & Spindeln: PMI 35 mm Rollenführungen und PMI 3210 Kugelgewindetriebe (X/Z), C3, ölgeschmiert und gekühlt.
- Hydraulik & Schmierung: Seven Ocean Hydraulikstation (40 L) und Ishan 2 L Umlaufschmierung für Führungen und Spindeln.
- Elektrik: Niederspannungskomponenten (z. B. Schneider) mit Sicherheitsverriegelung und Wärmetauscher.
Standardausstattung (Auszug)
- Schrägbett HT300 Gusseisen.
- Syntec 22TA CNC System; Syntec AM11 Servomotoren.
- Gongtie motorisierte Hauptspindel; Syntec SMH Antrieb; Syntec Encoder.
- NTN Spindellager (x5).
- PMI 3210 Kugelgewindetriebe (X/Z) und PMI 35 Rollenführungen.
- Luikar 2V-30 Kühlmittelpumpe; Seven Ocean Hydraulik; Ishan Schmiersystem; Schneider Niederspannungskomponenten.
Optionen
- FANUC oder SIEMENS CNC System.
- THK Führungsbahnen und Kugelgewindetriebe.
- Gegenspindel für zweistufiges oder beidseitiges Bearbeiten.
- Stangenlader, Späneförderer, Portalroboter, Teilefänger, Live‑Tool, automatisches Messsystem und weitere Automationskomponenten.
Technische Daten
- Modell: MD0642
- Max. Schwenkdurchmesser über Bett: 650 mm
- Max. Drehdurchmesser: 320 mm
- Max. Dreh-Länge: 420 mm
- X-Achse Verfahrweg: 185 mm
- Z-Achse Verfahrweg: 556 mm
- Reitstock Verfahrweg: 470 mm
- Hülsenhub Reitstock: 100 mm
- Live‑Tool Motor: 3,1 kW / 15 N·m
- Spindelnase: A2-5 ; Spindelbohrung: 56 mm
- Hydraulisches Spannfutter: 6" ; Einschubkapazität Stangen (Innen/Außen): 45 / 35 mm
- Spindelleistung: 13,4 kW ; Drehzahl: 0–5000 U/min ; Nenndrehmoment/Max: 64 – 120 N·m
- Eilgang X/Z (G0): 20 m/min ; Wiederholgenauigkeit X/Z: 0,003 mm
- Werkzeughalter (Standard): 6 ; Turret Stations: 12 ; Werkzeugschaft: 25 mm
- Hydrauliktank: 40 L ; Maschinenanschlußleistung Vollast: 24 kW
- Abmessungen (L x B x H): 2262 x 1668 x 1988 mm ; Gewicht: 3310 kg
- Garantie: 18 Monate ; MOQ: 1
