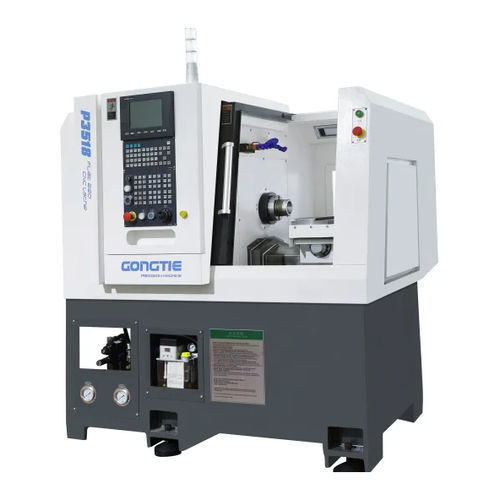

CNC-Drehmaschine P3518horizontal2-AchsFlachbett
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Steuerung
- CNC
- Spindelausrichtung
- horizontal
- Achszahl
- 2-Achs
- Struktur
- Flachbett
- Spindelnase
- A2-5
- Antriebssystem
- mit Direktantrieb
- Anwendungsbereich
- für die Produktion kleiner Teile
- Leistung
- Hochpräzision
- Zusatzfunktion
- zum Fräsen
- Optionen und Zubehör
- mit integriertem Stangenlader
- Durchmesser
360 mm
(14,17 in)- Rotationsgeschwindigkeit
6.000 rpm
(37.699,112 rad.min-1)- Länge des Werkstücks
100 mm
(4 in)- Max. Schnittdurchmesser
100 mm
(4 in)- Stangendurchlass
25 mm, 35 mm
(1 in, 1 in)- X-Hub
320 mm
(13 in)- Z-Hub
175 mm
(7 in)- Schnellvorschub auf x-Achse
20 m/min
- Schnellvorschub auf z-Achse
20 m/min
- Nominalleistung
8,5 kW
(11,6 hp)- Max. Drehmoment
22 Nm, 76 Nm
(16 ft.lb, 56 ft.lb)- Kapazität an Kühlschmierstoff
38 l
(10 gal)- Gesamtlänge
1.595 mm
(63 in)- Gesamtbreite
1.428 mm
(56 in)- Gesamthöhe
1.700 mm
(67 in)- Gewicht
1.600 kg
(3.527 lb)
Beschreibung
Übersicht
Hauptkomponenten und Merkmale
Technische Daten
Standardkonfiguration & Optionen
- Die P3518 ist eine Flachbett-CNC-Drehmaschine für hochpräzise Bearbeitung kleiner Teile, ausgelegt auf Steifigkeit, thermische Stabilität und Linienintegration in Automationslösungen.
- Standard-CNC: Syntec 22TA (FANUC oder SIEMENS optional).
Hauptkomponenten und Merkmale
- Flachbett aus HT300-Guss mit wärmebeständiger Beschichtung für hohe Steifigkeit und Vibrationsdämpfung.
- Direktantrieb-Synchronspindel mit Öl-Kühlung für konstantes Drehmoment, geringe Vibrationen und präzises Positionieren (Spindelbohrung φ48 mm, Flansch A2-5).
- 5-stationiges Gangwerkzeug für kombinierte Dreh-/Fräsbearbeitung kleiner Bauteile.
- PMI-Kugelgewindetriebe und Linearführungen (C3-Qualität) für präzise Vorschübe und Verfahrwege.
- Hydraulisches Spannsystem und externe Hydraulikstation (Seven Ocean) für Spann- und Reitstockfunktionen; Hydrauliktank 20 L.
- Vorderes Öl-Schmiersystem (2 L) und Kühlmittelpumpe mit 38 L Tank für Werkzeugkühlung und Späneförderung.
- Niederspannungs-Elektrokomponenten von Schneider und klimatisierter Schaltschrank zum thermischen Schutz.
- Vollverkleidung und Innenumzäunung für Sicherheit und sauberen Werkstattbetrieb.
Technische Daten
- Modell: P3518
- Max. Schwenkdurchmesser über Bett: 360 mm
- Max. Drehdurchmesser: 100 mm
- Max. Drehlänge: 100 mm
- Spitzenhöhe (Spindel → Werkzeugtisch): 50 mm
- Spitzenhöhe (Spindel → Boden): ≈1080 mm
- X-Achse Verfahrweg: 320 mm
- Z-Achse Verfahrweg: 175 mm
- Spindel-Nase: A2-5
- Hydraulisches Klemmen (Spannzange/Mundstück): 35
- Spindelbohrung: 48 mm
- Max. Stangenkapazität (innen/außen): 35 / 25 mm
- Spindelmotornennleistung: 8,5 kW
- Spindel Nenndrehzahl max.: 6000 U/min
- Spindel Nenndrehmoment max.: 22 / 76 N·m
- Eilgang X/Z (G0): 20 m/min
- Anzahl Werkzeugplätze: 5
- Werkzeugschaftgröße: 16 mm
- Bohrwerkzeughalter: φ20 mm
- Wiederholgenauigkeit X/Z: 0,003 mm
- Kühltankkapazität: 38 L
- Hydrauliktankkapazität: 20 L
- Installierte Maschinenleistung: 12 kW
- Abmessungen (L × B × H): 1595 × 1428 × 1700 mm
- Gesamtgewicht Maschine: 1600 kg
- Garantie: 18 Monate
Standardkonfiguration & Optionen
- Standard: HT300-Flachbett, Syntec CNC, Syntec AM3 Servos, motorisierte Spindel, PMI Kugelgewindetriebe und Linearführungen, Seven Ocean Hydraulik, automatische Schmierung, Kühlmittelpumpe und -tanks, Schneider Elektrik.
- Optionen: FANUC oder SIEMENS CNC, alternative Spindellager, hydraulisches Futter, Automationsschnittstellen für Stangenzuführung / Teilehandling, kundenspezifische Werkzeugbestückung.
