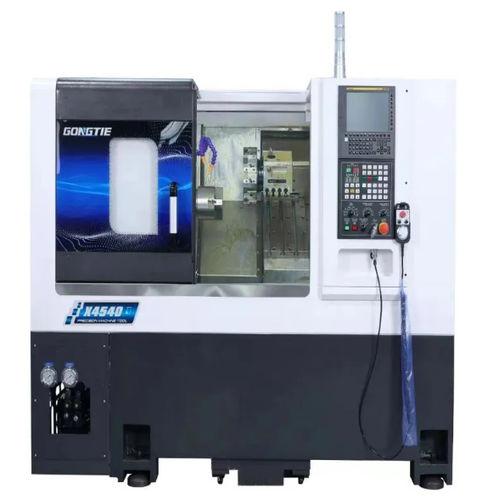

CNC-Drehmaschine X4540

horizontal2-Achsmit Schrägbett

Die X4540 ist eine Schrägbett-CNC-Drehmaschine mit Gang-Werkzeugen, entwickelt für Drehen und Dreh‑Fräsbearbeitung kleiner, hochpräziser Teile. Die Maschine unterstützt Mehrfachwerkzeug‑Installationen und bietet optional Servo‑ oder angetriebene Revolver sowie eine optionale 90° direkte Y‑Achse für integrierte Fräsarbeiten. Integration in Portalsysteme für automatisierte Serienfertigung möglich.

Hauptmerkmale

• Direktantriebsspindel und Schrägbett-Gang-Werkzeugstruktur für stabile, präzise Bearbeitung.
• Fähig zu normalem Drehen und kombiniertem Drehen‑Fräsen mit Live‑Tool Unterstützung.
• Rollenführungen und Kugelgewindetriebe für hochpräzisen Vorschub und Positionierung.
• Innenanschlag aus rostfreiem Stahl zum Schutz der Führungen vor Spänen und Verschleiß.
• Optionale Konfigurationen: Gangwerkzeuge, Servo‑Revolver, angetriebener Power‑Revolver, Power‑Revolver mit 90° direkter Y‑Achse.
• Optionale integrierte Automatisierung (Portalroboter, Stangenzuführung, Teileauffänger) für hohe Produktivität.

Maschinenkomponenten / Highlights

• Bett: Horizontales Schrägbett aus HT300 Gusseisen für Steifigkeit und effiziente Späneförderung; hochtemperaturgehärtete Lackierung.
• CNC‑System: Syntec 22TA serienmäßig; FANUC oder SIEMENS optional.
• Spindel: Integrierte motorisierte Spindel, ölgekühlt; Spindelnase A2-5, Spindelbohrung ø56 mm; Präzisionslager KOYO/NTN.
• Spannsysteme: Hydraulische Spannoptionen für Spannzangen oder Spannfutter je nach Anwendung.
• Führungen & Spindeln: PMI Rollenlinearführungen (PMI 30) und PMI 3210 Kugelgewindespindeln für präzise Achsbewegung.
• Elektrik & Antriebe: Syntec-Antriebe, Schneider Niederspannungskomponenten; Schaltschrankklimatisierung inklusive.
• Hydraulik, Schmierung & Kühlung: Seven Ocean Hydraulik, Ishan Schmierung, Luikar Kühlung; Tankkapazitäten in den Spezifikationen.

Standardkonfiguration (Auswahl)

• Bett: HT300 Schrägbett in Gusseisen (China).
• CNC-System: Syntec 22TA (Taiwan).
• Servomotoren / Achsen: Syntec (Taiwan).
• Hauptspindel: motorisierte Spindel Gongtie (China).
• Antriebsmotor Spindel: Syntec SMH Serie (Taiwan).
• Spindelencoder: Syntec; Spindellager: NTN/KOYO (Japan).
• Kugelgewindespindeln: PMI 3210; Linearführungen: PMI 30.
• Hydrauliksystem: Seven Ocean; Schmierung: Ishan; Kühlung: Luikar.
• Niederspannungs-Elektrik: Schneider.

Optionen

• Optionaler CNC‑Controller: SIEMENS 828D oder FANUC 0i TF.
• Automatisierungszubehör: Roboterarme, Portalroboter, Stangenlader, Teileauffänger, Späneförderer.
• Prozessoptionen: Live‑Tooling, C‑Achsen‑Indexierung, Indexiermandrel, automatische Werkzeugvermessung, Hochdruckkühlung, Ölnebelabscheider, automatische Türen, hydraulische Spannzangen/Backen u.v.m.

Anwendungen

• Allgemeiner Maschinenbau
• Automobilindustrie
• Zulieferteile für Textilmaschinen
• Bauteile für elektronische Geräte
• Präzisionsmaschinen
• Teile für Kälte‑ und Kühltechnik
• 3C‑Industriebauteile
• Luftfahrtkomponenten

Technische Daten

• Modell: X4540
• Max. Schwenkdurchmesser über Bett: 600 mm
• Max. Drehdurchmesser: 320 mm
• Max. Dreh Länge: 400 mm
• Spitzenhöhe (Spindel → Werkzeugtisch): 88 mm
• Spitzenhöhe (Spindel → Boden): 1120 mm
• X‑Achse Verfahrweg: 430 mm
• Z‑Achse Verfahrweg: 435 mm
• Spindelnasengröße: A2‑5
• Hydraulisches Klemmen (Spannzange): 45 mm
• Spindelbohrungsdurchmesser: 56 mm
• Max. Stangenkapazität (innen/außen): 45 / 35 mm
• Spindelmotorleistung: 11.7 kW
• Spindeldrehzahl (Nominal / Max): 0 ~ 5000 U/min
• Spindeldrehmoment (Nominal / Max): 56 / 159 N·m
• X/Z Achsen Schnellfahrt (G0): 20 m/min
• Anzahl Werkzeughalter: 5
• Werkzeugschaftgröße: 20 mm
• Bohrwerkzeughalter: ø25 mm
• Achswiederholgenauigkeit: 0.003 mm
• Kühltankkapazität: 84 L
• Hydrauliktankkapazität: 40 L
• Maschinen Gesamtanschlussleistung: 20 kW
• Abmessungen (L x B x H): 2025 x 1755 x 2170 mm
• Gesamtgewicht Maschine: 2538 kg
• Garantie: 18 Monate
