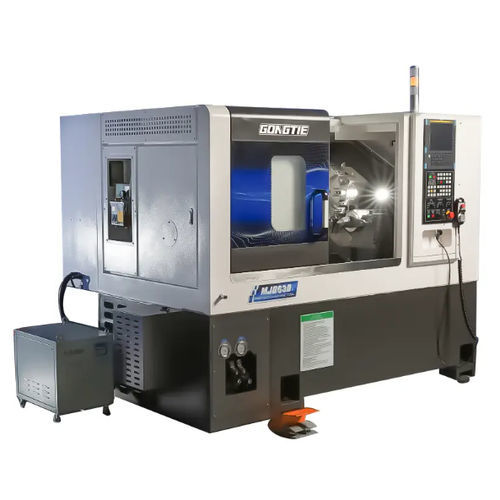

CNC-Drehmaschine MJ0630

horizontal2-Achsmit Schrägbett

Der MJ0630 ist eine hochpräzise Schrägbett-CNC-Drehmaschine, ausgelegt für steifes, stabiles Drehen und optional zweistufige Bearbeitung durch eine optionale Gegenspindel. Konstruktion und Ausstattung verbinden Direktantriebsspindel, eine steife HT300-Bettstruktur und eine 12-stationige Servo-Revolverlösung für anspruchsvolle Drehaufgaben.

Hauptmerkmale

• Direktantriebsspindel für konstantes Drehmoment, geringe Vibration und schnelle Beschleunigung.
• Kundenspezifischer 12-stationiger Servo-Revolver für schnelles Werkzeugwechseln und Schwerdrehbearbeitung.
• Hochsteifer Kastenführungs-Schlitten (Linearführung optional) für Schwingungsdämpfung und Bearbeitungsstabilität.
• Hydraulischer Reitstock serienmäßig; programmierbarer Reitstock oder Gegenspindel optional für zweistufige Bearbeitungsabläufe und verbessertes Werkstückhandling.
• 6-Zoll-hydraulisches Hohlspannfutter mit Direktschmierung und gehärteten, geschliffenen Kontaktflächen.

Maschinenteile und Baugruppen

• Drehbett: Integriertes HT300-Gusseisenbett für hohe Steifigkeit, ausgelegt für Komplettteilbeladung, effizienten Spänetransport und Schwingungsdämpfung; Einbrennlackierung.
• CNC-Steuerung: Syntec 22TA serienmäßig; FANUC oder SIEMENS optional verfügbar.
• Spindel: Integrierte Synchronmotorspindel mit NSK/NTN P4-Lagern, Spindelnase A2-5 und Öl-Kühlung für kontinuierliches Drehmoment und geringe Vibration.
• Revolver: 12-stationiger Servo-Revolver mit hoher Steifigkeit für Präzisions- und Schwerdrehbearbeitung.
• Führungsbahn: PMI 35 mm Rollenführung oder optionale Linearführung für hohe Belastung und genaue Zuführung.
• Kugelgewindetriebe: PMI 3210 Kugelgewindetriebe für X/Z (C3), ölgeschmiert und gekühlt, angetrieben von 3,0 kW-Servomotoren.
• Hydraulik & Schmierung: Seven Ocean Hydraulikstation (40 L) und Ishan 2 L-Schmiersystem mit Umlaufschmierung für Führungen und Gewindetriebe.
• Kühlung & Reinigung: 2V-30 Pumpe, großer Tank und mehrstufige Filterung zur Kühlung und Spänebehandlung.
• Elektrik: Komplette Schaltanlage mit Sicherheitsverriegelung und Wärmetauscher; Niederspannungskomponenten z. B. Schneider.

Optionen & Automatisierung

• SIEMENS 828D oder FANUC 0i TF CNC-Steuerung (optional).
• Live-Tool (angetriebene Werkzeuge), C-Achse / Indexierachse, indexierbares Spannfutter, hydraulische Spannzangen.
• Automation: Stangenlader, Portal- oder Armroboter für Be-/Entladung, Schwenkschublade, Späneförderer, Teilefänger.
• Peripherie: Automatisches Messsystem, Werkzeugmessung, Ölnebelabscheider, Hochdruck-Kühlmittel, Türverriegelung, Fußschalter, Wasserpistole.

Anwendungen

• Allgemeiner Maschinenbau, Automobilteile, Präzisionsbauteile, Elektronik 3C, Kältetechnik, Luft- und Raumfahrt sowie sonstige industrielle Drehanwendungen mit Anforderungen an hohe Steifigkeit und Genauigkeit.

Technische Daten

• Modell: MJ0630
• Max. Schwenkdurchmesser über Bett: 650 mm
• Max. Drehdurchmesser: 320 mm
• Max. Dreh Länge: 300 mm
• X-Achse Verfahrweg: 185 mm
• Z-Achse Verfahrweg: 351 mm
• Reitstockbewegung: 270 mm
• Reitstock Pinolenweg: 100 mm
• Spindel-Nasenformat: A2-5
• Hydraulisches Futtergröße: 6 Zoll
• Spindelbohrungsdurchmesser: 56 mm
• Max. Stangenkapazität (innen/außen): 45 / 35 mm
• Spindelmotorleistung: 13.4 kW
• Spindel Max. Drehzahl: 0–5000 U/min
• Spindel Nenndrehmoment / Max.: 64 / 120 N·m
• X/Z-Achse Eilgang (G0): 20 m/min
• Anzahl Werkzeughalter (Standard): 4 (Werkzeugschaft 25 mm)
• Bohrwerkzeughalter ID: φ40 mm
• Optionaler Turmzentrum Höhe: 100 mm (Rückseite)
• Werkzeuge (optional): 8 Stück
• Wiederholgenauigkeit X/Z: 0.003 mm
• Hydrauliktank Kapazität: 40 L
• Maschinen Nennleistung: 23 kW
• Abmessungen (L x B x H): 1985 x 1668 x 1988 mm
• Gesamtgewicht der Maschine: 2980 kg
• Garantie: 18 Monate
