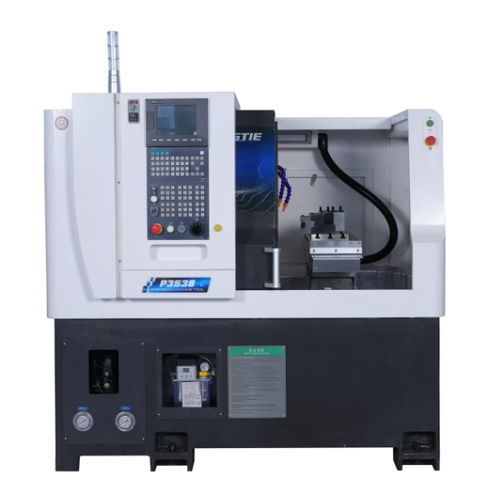

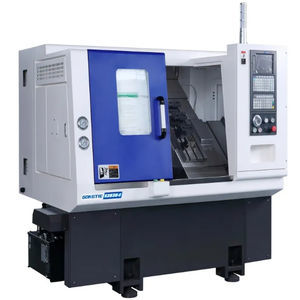

CNC-Drehmaschine P3538

horizontal2-AchsFlachbett

Die P3538 ist eine hochpräzise Flachbett-CNC-Drehmaschine mit Gangwerkzeugen, ausgelegt für konstantes Drehmoment, hohe Genauigkeit und robusten Dauereinsatz. Sie kombiniert eine motorisierte Direktspindel, hochwertige Linearführungen und Kugelgewindespindeln mit einer umfangreichen Standard- und optionalen Automatisierungsausstattung.

Hauptmerkmale

• Maschinenbett: HT300-Guss (Horizontal Flat bed) für hohe Steifigkeit, entwickelt für das Laden kompletter Teile; Oberflächenfinish mit hochtemperatur-Einbrennlackierung; einfacher Spänetransport und antivibrativer Aufbau.
• CNC-Steuerung: Syntec 22TA (All-in-One-Fahren); optional FANUC oder SIEMENS.
• Direkt eingebaute, motorisierte Synchronspindel mit Öl-Kühlung: hohe Drehzahl, konstantes Drehmoment, anti-vibrations-Design; A2-5 Spindelnase, Spindelbohrung 48 mm, Durchgangsloch 32 mm.
• Spindelantrieb / Leistung: Spindelleistung 8.5 kW, Spindeldrehzahl 0–6000 U/min, hohes Drehmoment (siehe Spezifikationen).
• Lager & Komponenten: Hochwertige Spindellager (NTN laut Standardkonfiguration), PMI 2510 Kugelgewindespindeln (C3) und PMI Linearführungen (25 mm) für präzise Vorschübe und Positionierung.
• Werkzeugaufnahme: 5 Gang-Werkzeughalter für schweres Zerspanen; Werkzeugschaftgröße 16 mm; Halter für Bohrwerkzeuge φ20 mm; Live-Tool-Unterstützung möglich (Option).
• Hydraulik & Spannsysteme: Sieben Ocean Hydraulikstation (Taiwan), hydraulische Spannzange (35 mm) bzw. optional hydraulisches Spannfutter; Hydrauliktank 20 L.
• Schmierung & Kühlung: 2 L vorgeladenes Ölschmiersystem für Führungen und Gewinde; Spindelkühlmittelsystem (eingebaut); Wasserhebepumpe mit Wassertank (38 L zyklisch), Kühlmitteltank 42 L.
• Elektrik & Steuerungskomponenten: Niederspannungs‑Elektrik von Schneider (Frankreich); Schaltschrank-Klimatisierung.
• Maschinenverkleidung: Voll geschlossene Maschinenabdeckung sowie vollständiger Innenzaun.
• Automatisierungsoptionen: Stangenlader, Portal-/Gantry-Systeme, Roboter-Handhabungssysteme, Teilefänger, Späneförderer, automatisches Messsystem, Türverriegelung, Ölnebelabscheider u.v.m.

Anmerkungen zur Ausrüstung

• Standardbestandteile umfassen u. a. Horizontal Flat bed (HT300), Syntec CNC-System, Syntec-Servomotor, Gongtie motorisierte Spindel, Syntec SMH Spindelgetriebemotor, Spindelcodierer, NTN-Spindellager, Xinfu Spindelkühlmittel-System, PMI 2510 Kugelgewindespindel, PMI 25 Linearführungen, Syntec AM3 Achsenmotoren, Seven Ocean Hydraulik, Schmier- und Kühlsysteme, Gongtie Werkzeugkasten.

Charakteristiken / Spezifikationen technisches

• Modell: P3538
• Max. Schwenkdurchmesser über Bett: 360 mm
• Max. Drehdurchmesser: 100 mm
• Max. Länge der Drehung: 100 mm
• Spitzenhöhe (Spindel bis Werkzeugtisch): 50 mm
• Spitzenhöhe (Spindel bis Boden): ≈1080 mm
• X-Achse Verfahrweg: 320 mm
• Z-Achse Verfahrweg: 415 mm
• Spindelnase: A2-5
• Hydraulisches Klemmen / Spannzange: 35 mm
• Durchmesser der Spindelbohrung: 48 mm
• Max. Bar-Kapazität (innen/außen): 35 / 25 mm
• Leistung des Spindelmotors: 8.5 kW
• Spindel Max Speed: 6000 U/min
• Spindel Max Torque: 84 N (wie angegeben)
• X/Z-Achse Eilgang: 20 m/min
• Wiederholgenauigkeit X/Z-Achse: 0.003 mm
• Anzahl Werkzeughalter: 5
• Werkzeugschaftgröße: 16 mm
• Halter für Bohrwerkzeuge: φ20 mm
• Kapazität Kühltank: 42 L
• Kapazität Hydrauliktank: 20 L
• Maschine Volllast Leistung: 12 kW
• Abmessungen (L x B x H): 1795 x 1428 x 1700 mm
• Gesamtgewicht der Maschine: 1705 kg
• Garantie: 18 Monate
