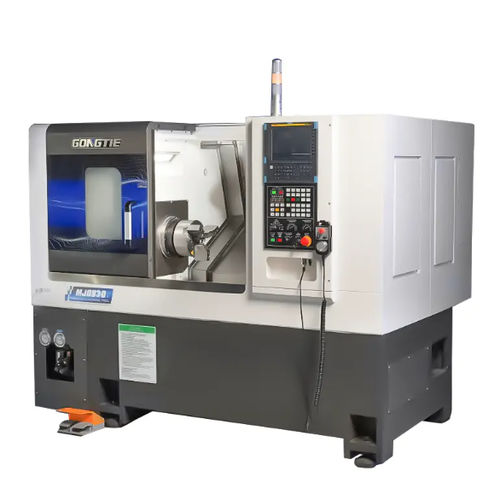

CNC-Drehmaschine MJ0830

horizontal2-Achsmit Schrägbett

Die MJ0830 ist eine Schrägbett-CNC-Drehmaschine mit einer 12‑Stationen-Servo-Revolver und einer 15 kW Direktantriebs-Spindel (A2-6). Entwickelt für hohe Steifigkeit, geringe Vibrationen und genaue Zerspanung, unterstützt sie Automatisierungs- und Zusatzmodule zur Durchführung von Zweiprozess-Bearbeitungen auf einer Maschine.

Hauptmerkmale

• Hochleistungs-Direktantriebs-Spindel mit konstantem Drehmoment und niedrigen Vibrationen.
• Schnelle Reaktion bei Start/Stopp und Drehzahländerungen für stabile Zerspanung.
• Kundenspezifischer 12‑Stationen-Servo-Revolver mit hoher Steifigkeit für schnelles Werkzeugindexieren und Schwerdrehen.
• Hochsteifer Kastenführungsschlitten; optionale Linearführung möglich.
• Hydraulischer Reitstock serienmäßig; programmierbarer hydraulischer Reitstock oder Gegenspindel optional.
• Ausgelegt zur Integration von Automatisierung: Stangenlader, Roboter, Portal-/Gantry-Systeme und Teilehandhabung.

Hauptkomponenten

• Drehbankbett: Integriertes HT300 Gusseisen-Schrägbett mit hoher Steifigkeit, stabilem Halt und effektivem Späneabtransport.
• CNC-System: Syntec 22TA Standard; FANUC oder SIEMENS optional.
• Spindel: Eingebauter motorisierter Synchronspindel mit NSK/NTN P4 Lagern, Ölkühlung und konstantem Drehmoment.
• Spannfutter: 8" hydraulisches Hohlspannfutter, 3 Backen, max. Spann-Ø 210 mm, gehärtete und geschliffene Auflagefläche, direkte Schmierung für hohe Spanngenauigkeit.
• Revolver: 12‑Stationen-Servo-Revolver, Mittenhöhe 100 mm (konfigurierbar), unterstützt angetriebene Werkzeuge.
• Reitstock: Hydraulischer Reitstock (MT4), Reitstock-Verfahrweg bis 100 mm; programmierbare Option verfügbar.
• Führungen & Kugelspindeln: PMI 35 mm Rollenführung und PMI 3210 (X/Z) C3 Kugelgewindetriebe mit Ölschmierung für schnelle Vorschübe und lange Lebensdauer.
• Kühlung & Reinigung: 2V-30 Kühlmittelpumpe, großer Tank und Filtersystem.
• Elektrik & Hydraulik: Schneider Niederstromkomponenten, Seven Ocean Hydraulikstation (40 L) und Umlaufschmierung Ishan inklusive.

Optionen / Zubehör

• SIEMENS 828D oder FANUC 0i TF CNC-Steuerung.
• Live-Tool (angetriebene Werkzeuge), C-Achse, indexierbares Spannfutter.
• Gegenspindel, programmierbarer hydraulischer Reitstock.
• Stangenlader, Zuführung vorne/hinten, Schwenktisch-Zuführung.
• Roboterintegration: Roboterarm, Gantry-Systeme zum Be-/Entladen.
• Automatische Messsysteme, Werkzeugvoreinsteller, Teilefänger, Späneförderer, Ölnebelabscheider, Hochdruckkühlung.
• Automatische Tür, Türverriegelungsschalter, Fußschalter und weitere Peripherie.

Anwendungen

• Drehen von Wellen, Präzisionsbauteilen und mittelgroßen Teilen für Automobilindustrie, Maschinenbau, Elektronik, Luft- und Raumfahrt und andere Präzisionsbranchen.

Eigenschaften / Technische Daten

• Modell: MJ0830
• Max. Schwenkdurchmesser über Bett (mm): 650
• Max. Drehdurchmesser (mm): 320
• Max. Dreh Länge (mm): 300
• X-Achse Verfahrweg (mm): 185
• Z-Achse Verfahrweg (mm): 351
• Reitstock Verfahrweg (mm): 270
• Reitstock Pinolenweg (mm): 100
• Spindelnasenmaß: A2-6
• Hydraulisches Spannfutter Größe (Zoll): 8
• Spindelbohrungsdurchmesser (mm): 66
• Max. Stangenkapazität (innen/außen) (mm): 54 / 40
• Spindelmotor Leistung (kW): 15
• Spindel max. Drehzahl (U/min): 0 - 4500
• Spindel Nennmoment / Max. Moment (N·m): 95.5 / 270
• X/Z-Achse Eilgang (G0) (m/min): 20
• Werkzeughalter Anzahl (Stk): 4 (Standard)
• Werkzeugschaft Größe (mm): 25
• Bohrwerkzeughalter ID (mm): φ40
• Optionale Revolver Mittenhöhe (mm): 100 (Rückseite)
• Werkzeuge Anzahl (Stk): 8 (abhängig von Konfiguration)
• Wiederholgenauigkeit X/Z-Achse (mm): 0.003
• Hydrauliktank Kapazität (L): 40
• Maschinen Gesamtnennleistung (kW): 23
• Abmessungen (L x B x H) (mm): 1985 x 1668 x 1988
• Gesamtgewicht (kg): 3280
• Garantie (Monate): 18
