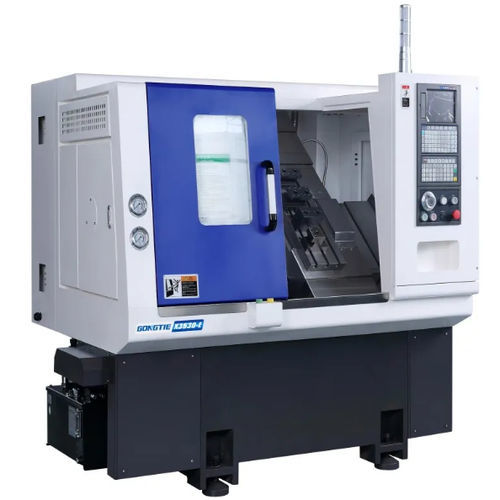

CNC-Drehmaschine X3530-E

horizontal2-Achsmit Schrägbett

Übersicht
Die X3530-E ist eine Schrägbett-CNC-Drehmaschine mit integriertem Rotationssystem, ausgelegt für Dreh- und Dreh-Fräs-Bearbeitungen an kleinen bis mittleren Werkstücken. Sie verfügt über ein 45°-Schrägbett, eine HT300-Gusskonstruktion und eine riemengetriebene Spindel, um ein ausgewogenes Verhältnis von Drehmoment und Steifigkeit zu bieten.

Hauptmerkmale

• HT300-Gussbett, 45° Schrägbett-Ausführung für hohe Steifigkeit und verbesserten Spanabfluss.
• Syntec 7TA CNC-System serienmäßig; optional FANUC oder SIEMENS.
• Riemenspindel: 5,5 kW, max. 3500 U/min; Riemenscheibenoption zur Drehmomentsteigerung; Lageranordnung 3+2 (CSC 7013/7015).
• PMI Kugelspindeln Güteklasse C3 und CSK H-Rollführungen für präzise Vorschubbewegungen und Positionierung.
• Hydraulische Spannzange / hydraulisches Spannfutter als Spannoption.
• Hydraulikeinheit (50 L, 0,75 kW) für Spannfutter und Zylinder.
• 2 L-Schmiersystem für Führungen und Spindel mit Ölabscheider.
• Kühlung und Spanmanagement: Hebepumpe und 38 L Kühltank; Spindelkühlung vorhanden.
• Elektrische Komponenten von DELIXI; Schaltschrankklimatisierung; Syntec-Antriebe (optionale FANUC/SIEMENS).
• Vollständiger Innenzaun und geschlossene Maschinenabdeckung für Schutz und Spanrückhaltung.

Maschinenteile / Komponenten

• Maschinenbett: Integrales HT300-Guss-Schrägbett, hochtemperatur-Lackierung, ausgelegt für Steifigkeit, Schwingungsdämpfung und Spanabfuhr.
• CNC-System: Syntec 7TA All-in-One; optionale Steuerungen FANUC oder SIEMENS für erweiterte Integration.
• Spindel: Riemenspindel mit A2-5 Flansch, Bohrung 48 mm, ölgekühlt; 5,5 kW, 0–3500 U/min; CSC-Lager und 3+2 Anordnung.
• Collet & Chuck: Hydraulische Spanntechnik; Gang-Werkzeughalter mit 5 Positionen und einem seitlichen Live-Tool; Werkzeuganordnung anpassbar.
• Führungen & Spindeln: PMI-Kugelspindeln (2508 φ25 mm, Steigung 8 mm) und CSK-Rollführungen (25 mm Block) angetrieben durch AM3-Motor.
• Schaltschrank: Syntec-Achstreiber, DELIXI-Komponenten, Schaltschrankklimatisierung zur Temperaturkontrolle.
• Hydrauliksystem: Komponenten aus Inland/Taiwan; Hydraulikeinheit 50 L, 0,75 kW für Spannfutter und Zylinder.
• Schmierung & Kühlung: 2 L-Schmiereinheit, Hebepumpe und 38 L Behälter; Spindelkühlung enthalten.

Standardkonfiguration (Übersicht)

• Maschinenbett: HT300 Guss-Schrägbett.
• CNC-System: Syntec 7TA (1 Satz).
• Servomotoren/Achsantriebe & Spindelantrieb: Syntec-Komponenten.
• Hauptspindel: Riemenspindel (1 Satz) mit Syntec-Spindelmotor.
• Spindelschrauben & Führungen: PMI (2 Stück) und CSK (4 Stück).
• Hydrauliksystem: Xingyuan (1 Satz).
• Beigefügte Elemente: drehbares Live-Tool, Tongshi-Schmiersystem, Spindelkühlsystem, Vollschutz.

Anwendungen

• Allgemeine Zerspanung, Automobilkomponenten, Textilmaschinenbauteile, Elektronikkomponenten, Präzisionsmechanik, Kälteindustrie, 3C-Bauteilbearbeitung und weitere industrielle Dreh-/Dreh-Fräs-Anwendungen.

Technische Daten

• Modell: X3530-E
• Max. Schwenkdurchmesser über Bett: 420 mm
• Max. Drehdurchmesser: 100 mm
• Max. Drehlänge: 120 mm
• X-Achsen Verfahrweg: 350 mm
• Z-Achsen Verfahrweg: 300 mm
• Spindel-Nase: A2-5
• Spindelbohrung: 48 mm
• Spindelmotorleistung: 5,5 kW
• Spindeldrehzahl (nenn / max): 3500 U/min
• Spindel-Drehmoment (nenn / max): 34 / 47 N·m
• Anzahl Werkzeughalter: 5
• Bohrwerkzeughalter: φ20 mm
• Eilgang X / Z: 20 / 20 m/min
• Wiederholgenauigkeit Achsen: 0,005 mm
• Volllast Leistung Maschine: 8 kW
• Abmessungen (L x B x H): 1800 x 1450 x 1610 mm
• Gesamtgewicht: 1760 kg
• Hydraulikzylinder: 536 (siehe Datenblatt)
• Zylinderbohrung: 36 mm
• Garantie: 12 Monate
