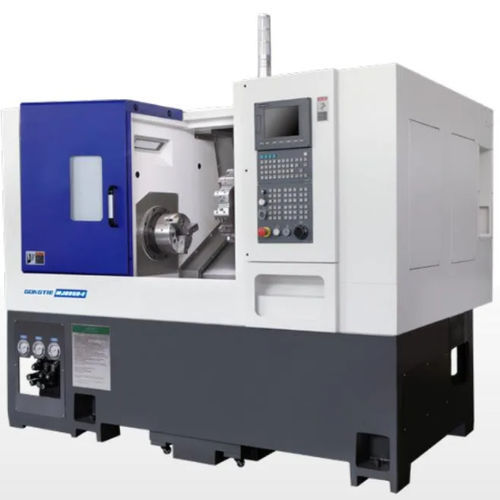

CNC-Drehmaschine MJ0850-Ehorizontal2-Achsmit Schrägbett
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Steuerung
- CNC
- Spindelausrichtung
- horizontal
- Achszahl
- 2-Achs
- Struktur
- mit Schrägbett
- Spindelnase
- A2-6
- Anzahl Werkzeuge
- 12 Werkzeuge, 4 Werkzeuge
- Antriebssystem
- mit Riemenantrieb
- Anwendungsbereich
- für Intensiveinsatz, für Metall, für Automobilanwendungen, für die Luftfahrt
- Leistung
- Hochpräzision, hohe Festigkeit
- Durchmesser
650 mm
(25,59 in)- Rotationsgeschwindigkeit
Min: 0 rpm
(0 rad.min-1)Max: 3.000 rpm
(18.849,556 rad.min-1)- Länge des Werkstücks
500 mm
(20 in)- Max. Schnittdurchmesser
320 mm
(13 in)- Max. Schnittlänge
500 mm
(20 in)- Stangendurchlass
51 mm
(2 in)- X-Hub
185 mm
(7 in)- Z-Hub
556 mm
(22 in)- Schnellvorschub auf x-Achse
20 m/min
- Schnellvorschub auf z-Achse
20 m/min
- Nominalleistung
11 kW
(15 hp)- Kapazität an Kühlschmierstoff
40 l
(11 gal)- Gesamtlänge
2.262 mm
(89 in)- Gesamtbreite
1.668 mm
(66 in)- Gesamthöhe
1.760 mm
(69 in)- Gewicht
3.200 kg
(7.055 lb)
Beschreibung
Übersicht
Die MJ0850-E ist eine horizontale Schrägbett-CNC-Drehmaschine für schweres Drehen und präzise Bearbeitung. Sie kombiniert ein HT300-Gussbett mit einem 12‑Stationen-Servo-Revolver und einer riemengetriebenen Spindel für stabile Serienproduktion.
Hauptkomponenten und Merkmale
Standardkonfiguration und Zubehör (Kurzfassung)
Anwendungen
Technische Daten
Die MJ0850-E ist eine horizontale Schrägbett-CNC-Drehmaschine für schweres Drehen und präzise Bearbeitung. Sie kombiniert ein HT300-Gussbett mit einem 12‑Stationen-Servo-Revolver und einer riemengetriebenen Spindel für stabile Serienproduktion.
Hauptkomponenten und Merkmale
- Bett: Integriertes HT300-Guss-Schrägbett für hohe Steifigkeit, Vollteilbeladung und effektive Spänetransportsysteme.
- CNC-System: SYNTEC 7TA (wahlweise FANUC oder SIEMENS) mit einfacher Programmierung und umfangreichen Funktionen.
- Spindel: 11 kW riemengetriebene Spindel, A2-6, ölgekühlt, Präzisionslager NSK/NTN P4 für schwere Schnitte.
- Futter: 8" hydraulisches Hohlspannfutter (3 Backen), direkte Schmierung; Spindelbohrung Φ66 mm (Durchlass 51 mm).
- Revolver: 12-Stationen-Servo-Revolver, Mittenhöhe 100 mm, schneller Werkzeugwechsel und hohe Steifigkeit.
- Führungen & Kugelgewindetriebe: PMI 35 mm Rollenführungen und PMI 3210-C3 Kugelgewindetriebe für hohe Positioniergenauigkeit und lange Lebensdauer; Schrauben ölgeschmiert/gekühlt.
- Hydraulik & Schmierung: 40 L Hydraulikstation, MT4 Reitstock, 2 L Umlaufschmiersystem, 120 L Kühlmitteltank mit 2V-30 Pumpe.
- Elektrik & Sicherheit: Kompletter Schaltschrank (Delixi genannt), Sicherheitsverriegelungen und Wärmetauscher; geschlossene Edelstahl-Innenverkleidung und Maschinenabdeckung.
Standardkonfiguration und Zubehör (Kurzfassung)
- Maschinenkörper: horizontales Schrägbett HT300 aus Gusseisen.
- CNC-System: SYNTEC 7TA (Option: FANUC / SIEMENS).
- Spindel: riemengetrieben, ölgekühlt (11 kW, A2-6).
- PMI 3210 Kugelgewindetriebe und PMI 35 Rollenführungen.
- 12-Stationen-Servo-Revolver (Mittenhöhe 100 mm) und 8" hydraulisches Hohlspannfutter (3 Backen).
- MT4 hydraulischer Reitstock, 40 L Hydraulikstation, 2 L Schmierölbehälter, 120 L Tank und 2V-30 Pumpe.
- Standard-Elektrokomponenten (Schneider/Delixi genannt), Werkzeugkasten, Arbeits-/Warnleuchten; Edelstahl-Innenverkleidung und vollständige Maschinenabdeckung.
Anwendungen
- Drehen von allgemeinen und präzisen Bauteilen für Automobil-, Luftfahrt-, Industrie- und Elektronikbereiche.
Technische Daten
- Modell: MJ0850-E
- Max. Schwenkdurchmesser über Bett: Φ650 mm
- Max. Bearbeitungsdurchmesser: Φ320 mm
- Max. Bearbeitungslänge: 500 mm
- X-Achse Verfahrweg: 185 mm
- Z-Achse Verfahrweg: 556 mm
- Schlitten Verfahrweg (max): 470 mm
- Reitstockhülse Verfahrweg (max): 100 mm
- Spindelnase: A2-6
- Spindelbohrung: Φ66 mm (Durchlass 51 mm)
- Spindelleistung: 11 kW
- Spindeldrehzahlbereich: 0–3000 U/min
- Hydraulisches Spannfutter Größe: 8 Zoll
- Servo-Revolver Mittenhöhe: 100 mm
- Servo-Revolver Stationen: 12 pcs
- Werkzeugschaft Größe: 25 mm
- Bore Werkzeughalter ID: Φ40 mm
- Anzahl Werkzeughalter: 4
- X/Z Eilgang: 20 m/min
- X/Z Wiederholgenauigkeit: 0.003 mm
- Hydrauliktank Kapazität: 40 L
- Hydraulikstations Motorleistung: 1.5 kW
- Ölschmierung Kapazität: 2 L
- Gesamtmaschinenleistung: 18 kW
- Maschinenmaße (L×B×H): 2262 × 1668 × 1760 mm
- Gesamtgewicht: 3200 kg
- Garantie: 12 Monate
