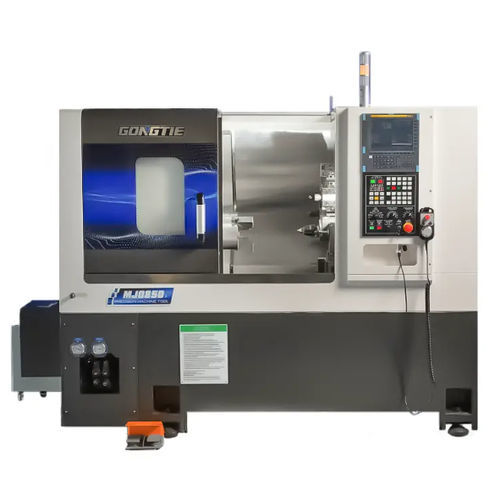

CNC-Drehmaschine MJ0850horizontalmit SchrägbettA2-6
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Steuerung
- CNC
- Spindelausrichtung
- horizontal
- Struktur
- mit Schrägbett
- Spindelnase
- A2-6
- Anzahl Werkzeuge
- 12 Werkzeuge, 8 Werkzeuge
- Antriebssystem
- mit Servoantrieb
- Anwendungsbereich
- für Automobilanwendungen, für die Luftfahrt, für Produktion
- Leistung
- Hochpräzision, hohe Festigkeit
- Zusatzfunktion
- zum Fräsen
- Optionen und Zubehör
- mit automatischem Be- und Entladen, mit Portalroboter, mit integriertem Stangenlader
- Durchmesser
600 mm
(23,62 in)- Rotationsgeschwindigkeit
Max: 4.500 rpm
(28.274,334 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Länge des Werkstücks
500 mm
(20 in)- Max. Schnittdurchmesser
320 mm
(13 in)- Stangendurchlass
40 mm, 50 mm
(2 in, 2 in)- X-Hub
185 mm
(7 in)- Z-Hub
556 mm
(22 in)- Schnellvorschub auf x-Achse
20 m/min
- Schnellvorschub auf z-Achse
20 m/min
- Nominalleistung
15 kW
(20,4 hp)- Max. Drehmoment
91 Nm, 260 Nm
(67 ft.lb, 192 ft.lb)- Kapazität an Kühlschmierstoff
40 l
(11 gal)- Gesamtlänge
2.261 mm
(89 in)- Gesamtbreite
1.668 mm
(66 in)- Gesamthöhe
1.760 mm
(69 in)- Gewicht
3.200 kg
(7.055 lb)
Beschreibung
Produktübersicht
Haupteigenschaften
Maschinenteile / Baugruppen
Anwendungen und Optionen
Technische Daten
- Die MJ0850 ist eine horizontale Schrägbett-CNC Dreh- und Fräsmaschine, ausgelegt für kombinierte Dreh- und Fräsarbeiten in der industriellen Fertigung. Sie kombiniert ein HT300-Gusseisen-Schrägbett, eine synchrone motorisierte Spindel sowie einen Servo-Revolver und hydraulischen Reitstock für automatisierte Schwerzerspanung.
Haupteigenschaften
- HT300 integrales Gusseisen-Schrägbett für hohe Steifigkeit und Schwingungsdämpfung.
- Syntec 22TA CNC-System (FANUC oder SIEMENS optional) für Programmierung und Steuerung.
- 15 kW synchrone motorisierte Spindel mit NSK P4 Lagern, Ölkühlung, hohem Drehmoment und Positioniergenauigkeit.
- 8" hydraulisches Hohlspannfutter (3 Backen) mit Durchgang; Spindelbohrung Ø66 mm.
- 12-Stationen-Servo-Revolver (100 mm Zentrumshöhe) für schnelle Werkzeugwechsel und schwere Zerspanung.
- PMI 3210 Kugelgewindespindeln und PMI Rollenführungen (MSR35R-P) für präzise Vorschübe und Wiederholgenauigkeit.
- Seven Ocean 40 L Hydraulikaggregat (1,5 kW) für Spannfutter, Zylinder und Reitstock.
- 2 L Zwangs-Schmiersystem und mehrstufige Kühlung/Filtration mit 2V-60 Hebepumpe und 120 L Tank.
- Voll geschlossene Maschinenabdeckung und Edelstahl-Innenzaun für Spanmanagement und Sicherheit.
- Schneider Niederspannungskomponenten und Wärmetauscher im Schaltschrank.
Maschinenteile / Baugruppen
- Drehbankbett: integrales HT300-Gusseisen, hochtemperatur Einbrennlack, ausgelegt für Vollteilbeladung und Spanabfuhr.
- CNC-System: Syntec 22TA Standard; FANUC oder SIEMENS optional.
- Spindel: synchrone eingebaute Motorspindel, NSK P4 Lager, Ölkühlung, geringe Vibrationen und präzise Drehmomentregelung.
- Futter: 8" hydraulisches Hohlspannfutter, gehärtete und geschliffene Kontaktflächen, direkte Schmierung für hohe Spanngenauigkeit.
- Revolver: 12-Stationen-Servo-Revolver, 100 mm Spitzenhöhe, unterstützt Werkzeugschaft φ25 mm und Bohrhalter ID φ40 mm.
- Reitstock: hydraulisch, Konus MT4, Verfahrweg 470 mm, Hülse Vorschub 100 mm.
- Führungen & Kugelgewinde: PMI Rollenführungen 35 mm und PMI 3210 Kugelgewindespindeln für X/Z Achsen mit Ölschmierung und Kühlung.
- Hydraulikstation: Seven Ocean 40 L, 1,5 kW Motor.
- Kühlung & Reinigung: Wasser-Hebe-Pumpe 2V-60, großer Tank und Filtersysteme.
- Elektrik: Schneider Komponenten, Sicherheitsschalter Verriegelung und Wärmetauscher.
Anwendungen und Optionen
- Geeignet für Automobil, Luftfahrt, Elektronik, Kälte, Präzisionsmaschinenbau und allgemeine Drehteilfertigung.
- Optionen: FANUC/SIEMENS Steuerung, Live-Tools, Stangenvorschub, Roboterintegration, Spanförderer, automatische Türen, Werkzeugmesssysteme, C-Achse Indexierung u. a.
Technische Daten
- Modell: MJ0850
- Max. Drehdurchmesser über dem Bett: 600 mm
- Max. Drehdurchmesser: 320 mm
- Max. Drehlänge: 500 mm
- X-Achse Verfahrweg: 185 mm
- Z-Achse Verfahrweg: 556 mm
- Reitstock Verfahrweg: 470 mm
- Reitstock Hülsenhub: 100 mm
- Spindel-Nase: A2-6
- Hydraulisches Spannfutter: 8 Zoll
- Spindelbohrungsdurchmesser: 66 mm
- Max. Stangenkapazität (innen/außen): 50 / 40 mm
- Spindelmotorleistung: 15 kW
- Spindel Drehzahl max.: 0–4500 U/min
- Nenndrehmoment / max. Drehmoment: 91 / 260 N·m
- Schnellgang X/Z: 20 / 20 m/min
- Anzahl Werkzeughalter: 4 (Standardangabe)
- Werkzeugschaftgröße: 25 mm
- Bohrwerkzeughalter ID: φ40 mm
- Optionale Turret Center Höhe: 100 mm
- Werkzeuganzahl (Turret Kapazität): 8 Stück
- Wiederholgenauigkeit X/Z: 0.003 mm
- Hydrauliktank Kapazität: 40 L
- Maschinen Gesamtleistung: 23 kW
- Abmessungen (L x B x H): 2261 x 1668 x 1760 mm
- Gesamtgewicht: 3200 kg
- Garantie: 12 Monate
- MOQ: 1
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
Alle Kataloge von Ningbo GongTie Precision Machinery Co.,LTD anzeigenWeitere Produkte von Ningbo GongTie Precision Machinery Co.,LTD
CNC-DREHMASCHINE
