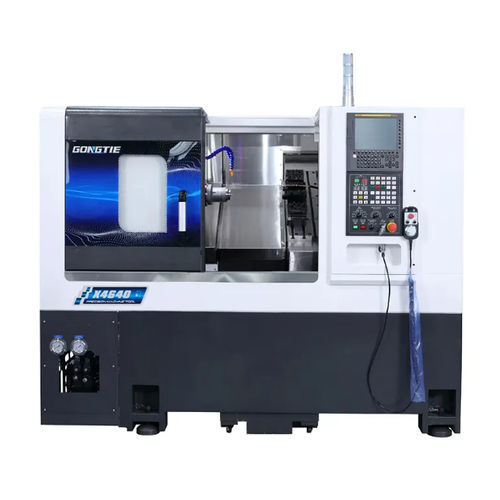

CNC-Drehmaschine X4640

horizontal2-Achsmit Schrägbett

Übersicht

Die X4640 ist eine Schrägbett-CNC-Drehmaschine, ausgelegt für Gangwerkzeug-Bearbeitung und Präzisionsdrehbearbeitung mittlerer Bauteile. Sie kombiniert ein Schrägbett aus Gusseisen HT300, eine integrierte Direktantriebs-Spindel und industriefähige Komponenten für kontinuierliche Produktion und präzise Ergebnisse.

Hauptmerkmale

• Schrägbett aus HT300-Gusseisen für Steifigkeit und Vibrationsdämpfung.
• SYNTEC 22TA CNC-System mit Mehrmaschinenfunktionen und vereinfachter Programmierung.
• Integrierte Direktantriebs-Spindel mit NTN-Rollenlageranordnung 3+2 für hohe Drehzahlstabilität und genaue Positionierung.
• PMI C3 Kugelgewindetriebe und 30 mm PMI Rollenführungen für präzise Vorschübe und Wiederholgenauigkeit.
• Hydraulische Spannzange oder hydraulischer 3-Backen-Futter; Direktschmierung für gleichbleibende Spanngenauigkeit.
• Seven Ocean 40 L Hydraulikstation und 2 L automatische Schmierung für Dauerbetrieb.
• Kühl-/Reinigungsanlage: Luikar 2V-30 Pumpe mit 120 L Tank und Filtration.
• Komplettschaltschrank mit Schneider Niederspannungskomponenten und internem Wärmetauscher; geschlossener Edelstahl-Innenzaun und komplette Maschinenabdeckung für Sicherheit und Sauberkeit.

Maschinenteile (Kurzfassung)

• Bett: integriertes Schrägbett aus HT300-Gusseisen mit hochtemperaturgehärtetem Lack.
• CNC-System: SYNTEC 22TA — ruhige, präzise Steuerung und einfache Programmierung.
• Spindel: A2-5 Direktantriebs-Spindel (integrierter Motor) für schwere Schnitte.
• Spannzange & Futter: 6" hydraulisches Hohlfutter 3 Backen oder hydraulische Spannzange mit gehärteten, geschliffenen Kontaktflächen.
• Führung & Schraube: PMI 30 mm Rollenführungen und PMI 3210 C3 Kugelgewindetriebe mit Öl-Schmierung.
• Lager: NACHI-Lager an den Kugelgewindetrieben für lange Lebensdauer und Präzision.
• Hydraulik: Seven Ocean 40 L (1,5 kW) für Spindelzylinder, Futter und Reitstock.
• Schmierung: Ishan 2 L automatische Kreis-Schmierung für Führungen und Schrauben.
• Kühlung & Reinigung: Luikar 2V-30 Pumpe und 120 L Tank mit Filtration für Kühlmittelförderung und Spanabfuhr.
• Schaltschrank: Schneider-Komponenten mit Wärmetauscher und Sicherheitsverriegelungen.

Standardausstattung

• Maschinenkörper: horizontales Schrägbett HT300 Gusseisen — Menge 1.
• CNC-System: SYNTEC 22TA — Menge 1.
• Spindel: integrierte Direktantriebs-Elektrospindel 13,4 kW — Menge 1.
• X/Z Schrauben: PMI 3210 C3 — Menge 1.
• X/Z Achsmotoren: AM8 1,7 kW — Menge 1.
• Kugelschraubenlager: NACHI — Menge 1.
• Spindelaufbau: unabhängige Spindel mit 3 vorderen + 2 hinteren Lagern — Menge 1.
• Führungen: PMI 30 mm Rollenführungen — Menge 4.
• Futter: hydraulische Spannzange — Menge 1.
• Hydraulikdrehzylinder: 646 — Menge 1.
• Wärmetauscher: Xinfu — Menge 1.
• Hydrauliksystem: Seven Ocean 40 L, 1,5 kW — Menge 1.
• Schmierung: Ishan 2 L — Menge 1.
• Kühlsystem: Luikar 2V-30, 15 m Förderhöhe — Menge 1.
• Wassertank: 120 L — Menge 1.
• Niederspannungs-Elektrik: Schneider — Menge 1.
• Innenzaun: komplett geschlossener Edelstahl — Menge 1.
• Maschinenabdeckung: komplett geschlossen — Menge 1.
• Werkzeugkasten: Werkzeugset im Kasten — Menge 1.

Technische Daten

• Max. Drehdurchmesser über Bett: Φ600 mm
• Max. Bearbeitungsdurchmesser: Φ320 mm
• Max. Bearbeitungslänge: 150 mm
• X-Achsen Hub: 420 mm
• Z-Achsen Hub: 380 mm
• Spindelaufbau: unabhängige Spindel 3 vorne + 2 hinten
• Spindelnase: A2-5
• Hydraulikzylinder: 646
• Spindelbohrung: 56 mm
• Max. Stangenkapazität (innen): 46 mm
• Spindelleistung: 13,4 kW
• Spindeldrehzahlbereich: 0–5000 rpm
• Spindeldrehmoment: 64 / 120 N·m
• Servo-Antriebsleistung: 1,7 kW
• Hydraulisches Futter: Spannzange
• Schnellhub X/Z: 20 m/min
• Wiederholgenauigkeit X/Z: 0,005 mm
• Hydraulikbehälter Kapazität: 40 L
• Hydraulikmotor Leistung: 1,5 kW
• Schmierung Kapazität: 2 L
• Gesamtmaschinenleistung: 18 kW
• Abmessungen (L x W x H): 2025 x 1650 x 2000 mm
• Gesamtgewicht: 2860 kg
• Garantie: 12 Monate
