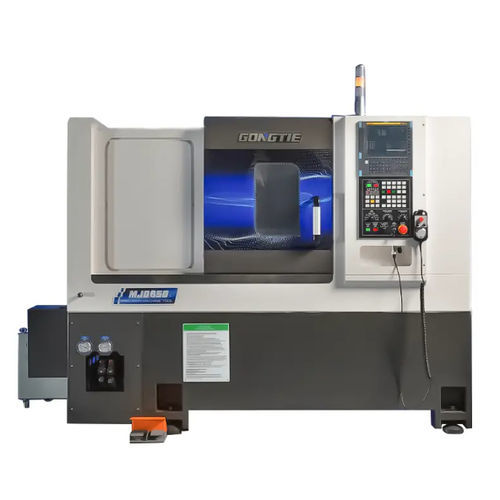

CNC-Drehmaschine MJ0650

horizontal2-Achsmit Schrägbett

Die MJ0650 ist eine hochpräzise Schrägbett-CNC-Drehmaschine mit direkter Spindelantriebsoption und einem kundenspezifischen Servo-Revolver für hohe Steifigkeit und effiziente Drehbearbeitung. Sie ist ausgelegt für stabile, vibrationsarme Bearbeitung von Werkstücken mit Optionen wie hydraulischem Reitstock, Gegenspindel und verschiedenen Automatisierungsoptionen.

Hauptmerkmale

• Hochleistungsspindel mit Direktantrieb für konstantes Drehmoment und geringe Vibrationen.
• Kundenspezifischer Servo-Revolver (12 Stationen) mit hoher Steifigkeit, schnellem Werkzeugwechsel und Eignung für Heavy Processing.
• Hochsteifer Kastenführungsschlitten, optional mit Linearführung (PMI Rollenführungen / 35 mm).
• Hydraulischer Reitstock; optional programmierbarer hydraulischer Reitstock oder Gegenspindel für Zweischritt-Bearbeitung.
• Optionales hydraulisch programmierbares Reitstockdesign zur Vergrößerung des Lade-/Entladebereichs.
• PMI Kugelumlaufspindeln (3210) für X/Z-Achse, angetrieben von Servomotoren mit Ölschmierung und Kühlung.

Maschinenteile - Kurzbeschreibung

• Drehbank-Bett — Material: HT300 Gusseisen, Hochtemperatur-Einbrennlackierung; Aufbau für volle Teilebeladung; stabiler Halt und Anti-Vibrations-Design.
• CNC-System — Syntec 22TA standardmäßig; wahlweise FANUC oder SIEMENS.
• Spindel — Direkt eingebaute Synchronmotorspindel; Lager NSK/NTN P4; A2-5 Spindelnase; 11.7/13.4 kW Leistung; 0–5000 rpm; Ölkühlung; konstantes Drehmoment, niedrige Vibration.
• Futter/Chuck — 6-Zoll hydraulisches Hohlspannfutter, 3 Backen; Spanndurchmesser 17–210 mm; max. Spannkraft ~140 kN; gehärtete und geschliffene Oberfläche; direkte Schmierung.
• Türmchen (Servo-Revolver) — 12-Stationen-Servo-Revolver, unterstützt bis zu 12 Servowerkzeuge; hoher Wechselkomfort und hohe Steifigkeit.
• Reitstock — Hydraulischer Reitstock; Kegeltyp MT4; Hülsenhub 100 mm; max. Reitstockbewegung 270 mm (Angaben Seite: bis 470 mm Reise - siehe technische Daten).
• Wegführung — PMI 35 mm Rollenführungsbahn für hohe Belastung und Präzision.
• Kugelumlaufspindel — PMI 3210-C3 für X/Z, angetrieben von 3,0 kW Servomotoren (22 Nm), Ölgeschmiert und gekühlt.
• Kühlung & Reinigung — 2V-30 Wasserhebepumpe, großer Tank, Mehrfachfiltersysteme für Kühlung und Reinigung von Werkstücken/Werkzeugen.
• Elektrischer Kasten — Vollständige elektrische Komponenten mit Verriegelungsschalter; Wärmetauscher zum Schutz vor hohen Temperaturen; Hauptkomponenten z.B. Schneider.
• Hydraulische Station — Marke Seven Ocean (Taiwan) mit 40 L Hydrauliköl und 1,5 kW Motor für Spindelzylinder, Spannfutter, Reitstock.
• Schmierungssystem — Ishan 2L Ölschmiersystem für Führungsbahnen und Schrauben; Umlaufschmierung vor Auslieferung befüllt.

Optionen & Automatisierung

• Optional: SIEMENS 828D oder FANUC 0i TF CNC-Steuerung.
• Optionales Zubehör und Automatisierung: Live-Tool, C-Achse, indexierbares Spannfutter, Stangenlader, Portal-/Armroboter, Teilefänger, automatisches Messsystem, Hochdruck-Kühlmittelsystem, Ölnebelabscheider, Späneförderer, Werkzeugmesssystem, Türverriegelungsschalter, Fußschalter u.v.m.

Caractéristiques / spécifications techniques

• Max. Schwenkdurchmesser über Bett: 650 mm
• Max. Drehdurchmesser: 320 mm
• Max. Länge der Drehung: 500 mm
• X-Achse Verfahrweg: 185 mm
• Z-Achse Verfahrweg: 556 mm
• Reitstock Reisen (Tailstock Reisen): 470 mm
• Reitstock Hülse (Trailstock Federkiel Reisen): 100 mm
• Größe der Spindelnase: A2-5
• Hydraulisches Spannfutter Größe: 6 Zoll
• Durchmesser der Spindelbohrung: 56 mm
• Max. Bar Kapazität (innen/außen): 45/35 mm
• Leistung des Spindelmotors: 13.4 kW
• Spindel Max. Drehzahl: 0–5000 U/min
• Nenndrehmoment der Spindel / Max. Drehmoment: 64 / 120 (Einheit laut Quelle: N)
• X/Z-Achse Eilgang (G0): 20 m/min
• Werkzeughalter Anzahl: 4 Stück (Werkzeuge Menge: 8 angegeben)
• Größe des Werkzeugschaftes: 25 mm
• Bohrwerkzeug-Halter ID: φ40 mm
• Optionales Turmzentrum Höhe: 100 (Rückseite) [wie in Spezifikationstabelle]
• X/Z-Achse Wiederholgenauigkeit: 0.003 mm
• Kapazität des Hydrauliktanks: 40 L
• Maschine Volllast Leistung: 23 kW
• Abmessungen (L x B x H): 2261 x 1668 x 1988 mm
• Gesamtgewicht der Maschine: 3180 kg
• Garantie: 18 Monate
• MOQ: 1 Set
