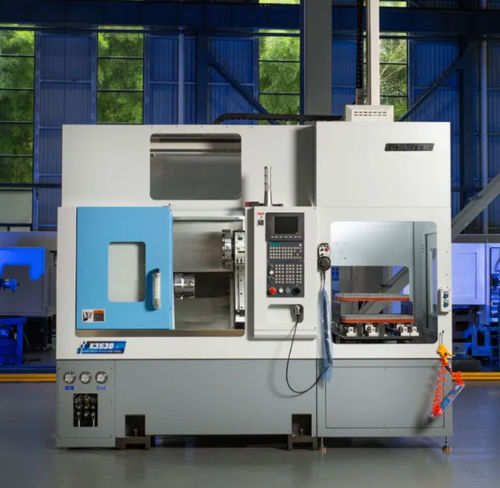

CNC-Drehmaschine X3630

horizontalmit SchrägbettA2-5

Übersicht

Der X3630 ist eine 30° Schrägbett-CNC-Drehmaschine, ausgelegt für Gangwerk-Bearbeitungen und Stangenbetrieb. Er kombiniert ein HT300 Schrägbett aus Gusseisen mit einer integrierten Direktantriebsspindel (A2-5, 10,8 kW, 0–5000 min⁻¹) für stabile Vollschnittbedingungen, präzise Positionierung und Durchgangsbohrung (Ø35 mm). Die Maschine enthält hydraulische, Schmier- und Kühlsysteme für den kontinuierlichen Industriebetrieb.

Hauptmerkmale

• Maschinenkörper: integriertes HT300 Gusseisen-Schrägbett 30° mit hochtemperaturbacklack für Korrosionsschutz, Steifigkeit und Schwingungsdämpfung.
• CNC-Steuerung: SYNTEC 22TA mit Mehrteilbearbeitungsfunktionen und vereinfachter Programmierung für effizientes Einrichten.
• Spindel: Direktantrieb A2-5 10,8 kW, 0–5000 min⁻¹, Spindelbohrung Ø48 mm, Drehmoment 37 / 113 N·m; NTN Lageranordnung 3+2 mit P4 Unterstützung.
• Futter: 6-Zoll hydraulisches Hohlfutter (3 Backen), Spannbereich ca. Ø17–210 mm, maximale Spannkraft bis 140 kN angegeben; gehärtete und geschliffene Kontaktflächen mit Direktschmierung.
• Bewegungskomponenten: PMI 3210 C3 Kugelgewindetriebe (X/Z) und 30 mm PMI Linearführungen; NACHI Lager zur Unterstützung der Kugelgewinde.
• Antriebe: X/Z Servozuführung 1,7 kW für präzise Positionierung und reaktionsschnelle Vorschübe.
• Hydraulik & Schmierung: Seven Ocean Hydraulikstation 40 L (1,5 kW) und 2 L Ishan Zirkulationsschmiersystem; Schaltschrank mit internem Wärmetauscher.
• Kühlung & Reinigung: 120 L Behälter mit 2V-30 Pumpe und mehrstufiger Filtration für das Kühlmittel.
• Elektrische Komponenten: Schneider Niederstromkomponenten und vollständige Sicherheitsverriegelungen; automatische Sicherheitsschalterverriegelung.
• Maschinenabdeckung: innenliegender Edelstahlzaun und vollständig geschlossene Abdeckung für Bedienerschutz und Spänebehälterung.

Standardkonfiguration - Highlights

• SYNTEC 22TA CNC (Taiwan)
• PMI 3210 C3 Kugelgewindetriebe und 30 mm PMI Linearführungen (Taiwan)
• Seven Ocean Hydraulikstation und Ishan Schmiersystem (Taiwan)
• NACHI Lager (Japan) zur Unterstützung der Kugelgewinde
• Schneider elektrische Komponenten (Frankreich)

Technische Daten

• Modell: X3630
• Max. Drehdurchmesser über Bett: Ø350 mm
• Max. Bearbeitungsdurchmesser: Ø160 mm
• Max. Bearbeitungslänge: 120 mm
• Verfahrweg X-Achse: 400 mm
• Verfahrweg Z-Achse: 300 mm
• Spindelaufbau: unabhängig, 3 vordere + 2 hintere Lager
• Spindelnase: A2-5
• Max. Stangendurchlass (innen): Ø35 mm
• Spindelleistung: 10,8 kW (Direktantrieb)
• Spindeldrehzahlbereich: 0–5000 min⁻¹
• Spindelmittelhöhe: 1120 mm
• Spindeldrehmoment: 37 / 113 N·m
• Servo-Antriebsleistung (X/Z): 1,7 kW
• Hydraulikfutter: 6 Zoll
• Schnellfahrt X/Z: 20 m/min
• Wiederholgenauigkeit: 0,003 mm
• Hydrauliktank: 40 L
• Hydraulikstationsmotor: 1,5 kW
• Ölschmierung Kapazität: 2 L
• Gesamtmaschinenleistung: 15 kW
• Gesamtmaße (L×W×H): 1850 × 1750 × 1730 mm
• Gesamtgewicht: 2200 kg
• Gewährleistung: 12 Monate

Anwendungen

• Drehen von Wellen, Bolzen und präzisen Zylinderbauteilen
• Hochvolumige Stangenzuführungsproduktion und Lohnfertigung
• Bauteile für Automobil-, Hydraulik-, Pneumatik- und allgemeine Maschinenanwendungen

Service und Garantie

• 12 Monate Garantie auf Komponenten und Verarbeitung
• Ersatzteile und technischer Support über das Vertriebsnetz verfügbar
